IL IB BK-PAC

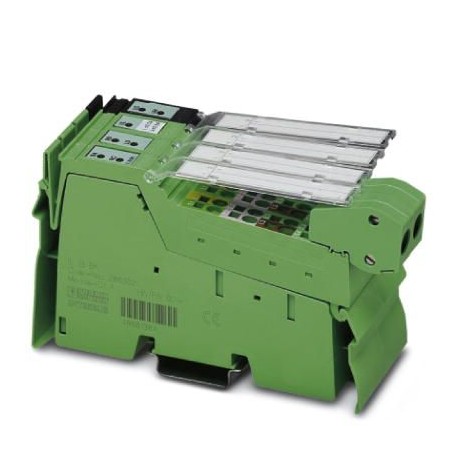

IL IB BK-PAC 2863070 PHOENIX CONTACT Bus coupler
$0.00米ドル
3121 在庫あり
主な仕様
GTIN:4017918924065
注文キー:2863070
カタログページ:Page 244 (AX-2009)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918924065 |
| 注文キー | 2863070 |
| カタログページ | Page 244 (AX-2009) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| （インラインポテンシャル） | 24 V main supply, 24 V segment supply/functional earth ground 500 V AC 50 Hz 1 min. |
| 関税番号 | 85389091 |
| 指定（一般） | Inline local bus |
| チャンネル数（一般） | 2 |
| 接続方法（一般） | Inline data jumper |
| 深さ（主要な商業データ） | 71.5 mm |
| 幅（主要商業データ） | 48.8 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 135 mm |
| 伝送速度（一般） | 500 kbps |
| 伝送物理学（一般） | Copper |
| 正味重量（周囲条件） | 142 g |
| テストセクション（インライン電位） | 5 V supply, incoming remote bus/5 V supply outgoing remote bus 500 V AC 50 Hz 1 min. |
| 保護等級（寸法） | IP20 |
| 取り付けタイプ（周囲条件） | DIN rail |
| （バスカプラのシステム制限） | max. 1.25 A (with max. number of connected I/O terminal blocks) |
| 1個あたりの重量（梱包を除く） | 142.000 g |
| 空気圧（動作）（寸法） | 80 kPa ... 106 kPa (up to 3000 m above sea level) |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 寸法図（主要商品データ） | |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 75 % ... 85 % (in the range of -25°C ... +55°C, appropriate measures against increased humidity (> 85%) must be taken.) |
| 指定（バスカプラのシステム制限） | Segment circuit supply (US) |
| 供給電圧（バスカプラのシステム制限） | 24 V DC |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 電源ユニット（バスカプラのシステム制限） | max. 8 A DC (sum of UM+ US) |
| パラメータチャネル（インターフェース）を持つデバイスの数 | 62 |
| 許容湿度（保管・輸送）（寸法） | 75 % ... 85 % (Slight temporary condensation may sometimes appear on the housing, e.g. when the terminal block is brought out of a vehicle into an enclosed room.) |
| 消費電流（バスカプラのシステム制限） | typ. 100 mA (without connected Inline I/O terminals) |
| 標準に準拠した接続（電気的絶縁） | CUL |
| 供給電圧範囲（バスカプラのシステム制限） | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 接続可能なローカルバスデバイスの数（インターフェース） | 63 |
| リモートバス分岐でサポートされる分岐端末の数（インターフェース） | 0 (A terminal with remote bus branch cannot be used.) |
製品説明
Inline, Bus coupler, INTERBUS, Inline shielded connector, transmission rate on local bus: 500 kBit/s, protection rating: IP20, including inline connectors and marking fields
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
