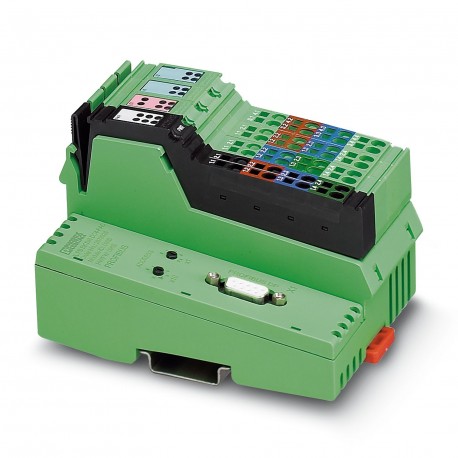

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356981774 |
| 注文キー | 2702132 |
| (一般的な) | max. 244 Byte (Output) |
| カタログページ | Page 133 (C-6-2017) |
| 深さ(注) | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅(注) | 80 mm |
| (寸法) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| 高さ(注) | 119.8 mm |
| 原産国 | DE (Germany) |
| (接続データ) | Failure of the actuator supply Yes |
| (デジタル出力) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 Operation: 25g, 11 ms duration, semi-sinusoidal shock impulse |
| 関税番号 | 85176200 |
| 指定(一般) | System limits of the bus coupler |
| 寸法に関する注記(注記) | Specfications with connectors |
| 寸法図(注) | |
| (基準および規制) | No hazardous substances above threshold values |
| 正味重量(接続データ) | 339.9 g |
| 出力名(デジタル入力) | Digital outputs |
| 入力名(インラインポテンシャル) | Digital inputs |
| 取り付けタイプ(接続データ) | DIN rail |
| 出力電圧(デジタル入力) | 24 V DC -1 V (At nominal current) |
| I/Oの応答時間(一般) | typ. 4 ms (aligned I/Os; transmission speed: PROFIBUS 1.5 Mbps, local bus 500 kbps) |
| プロセスデータ量(一般) | max. 488 Byte (per station) |
| 指定(周囲条件) | Inline connector |
| 保護等級(寸法) | IP20 |
| 入力電圧(インライン電位) | 24 V DC |
| 接続方法(デジタル入力) | Inline connector |
| 機械試験(デジタル出力) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 出力数(デジタル入力) | 4 |
| パラメータデータの数(一般) | max. 244 Byte (including 14 bytes for the bus coupler, DP/V1, and the local inputs and outputs) |
| 保護クラス(デジタル出力) | III, IEC 61140, EN 61140, VDE 0140-1 |
| (バスカプラのシステム制限) | max. 0.98 A |
| 公称負荷、ランプ(デジタル入力) | 12 W |
| 保護の種類(デジタル入力) | Short-circuit and overload protection |
| 公称負荷、抵抗(デジタル入力) | 12 W |
| 入力数(インラインポテンシャル) | 8 |
| 1個あたりの重量(梱包を除く) | 339.900 g |
| 空気圧(動作)(寸法) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法(インライン電位) | Inline connector |
| サポートされるデバイスの数(一般) | max. 63 (per station) |
| 剥離長さ(周囲条件) | 8 mm |
| 中国RoHS(規格と規制) | Environmentally friendly use period: unlimited = EFUP-e |
| 接続方法(周囲条件) | Spring-cage connection |
| 接続技術(デジタル入力) | 3-wire |
| 診断メッセージ(接続データ) | Short-circuit / overload of the digital outputs Yes |
| 設定データの数(一般) | max. 244 Byte (including 5 bytes for the local inputs and outputs) |
| 保護の種類(インライン電位) | Reverse polarity protection |
| 公称出力電圧(デジタル入力) | 24 V DC |
| 公称負荷、誘導性(デジタル入力) | 12 VA (1.2 H, 48 Ω) |
| 接続技術(インライン電位) | 3-wire |
| 典型的な応答時間(インライン電位) | approx. 500 µs |
| 周囲温度(動作)(寸法) | -25 °C ... 55 °C |
| 入力の説明(インラインポテンシャル) | EN 61131-2 type 1 |
| 空気圧(保管・輸送)(寸法) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度(動作)(寸法) | 10 % ... 95 % (non-condensing) |
| 利用制限(主要商業データ) | 1 |
| 指定(バスカプラのシステム制限) | Segment circuit supply (US) |
| 重量仕様に関する注意事項(接続データ) | with connectors |
| UINでの公称入力電流(インライン電位) | typ. 3 mA |
| 供給電圧(バスカプラのシステム制限) | 24 V DC (via Inline connector) |
| 標準に準拠した接続(デジタル出力) | CUL |
| 入力電圧範囲「0」信号(インライン電位) | -30 V DC ... 5 V DC |
| 入力電圧範囲「1」信号(インライン電位) | 15 V DC ... 30 V DC |
| モジュールあたりの最大出力電流(デジタル入力) | 2 A |
| パラメータチャネルを持つデバイスの数(一般) | max. 16 |
| チャネルあたりの最大出力電流(デジタル入力) | 500 mA |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 85 °C |
| 消費電力(バスカプラのシステム制限) | typ. 1.7 W (entire device) |
| 電源ユニット(バスカプラのシステム制限) | max. 8 A DC (sum of UM+ US) |
| 導体断面積 AWG 最大(周囲条件) | 16 |
| 導体断面積AWG最小値(周囲条件) | 28 |
| 許容湿度(保管・輸送)(寸法) | 10 % ... 95 % (according to DIN EN 61131-2) |
| チャネルあたりの標準入力電流(インライン電位) | typ. 3 mA |
| 消費電流(バスカプラのシステム制限) | 6 mA (Without connected peripherals) |
| 信号が0から1に変化する際の遅延(インラインポテンシャル) | 2.9 ms |
| 信号が1から0に変化する際の遅延(インライン電位) | 2.9 ms |
| 導体断面積(固体最大)(周囲条件) | 1.5 mm² |
| 導体断面積(最小)(周囲条件) | 0.08 mm² |
| 供給電圧範囲(バスカプラのシステム制限) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 導体断面積最大可とう性(周囲条件) | 1.5 mm² |
| 導体断面積の最小値(周囲条件) | 0.08 mm² |
| 接続可能なローカルバスデバイスの数(一般) | max. 61 (on board I/Os are two devices) |
| モジュール/端子台あたりの最大出力電流(デジタル入力) | 2 A |
| リモートバス分岐でサポートされる分岐端末数(一般) | 0 |
