ILB BT ADIO MUX

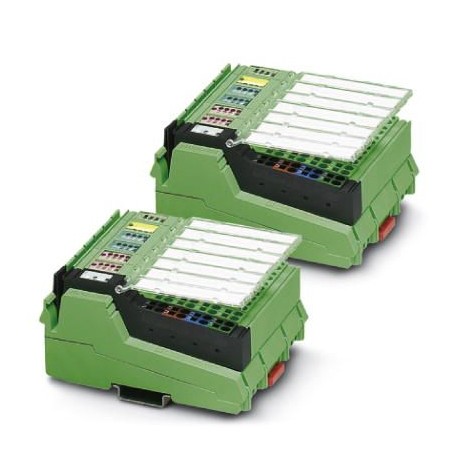

ILB BT ADIO MUX 2702875 PHOENIX CONTACT Wireless set
$0.00米ドル
3462 在庫あり
主な仕様
GTIN:4055626369846
注文キー:2702875
（一般的な）:ISC Directive RSS 210
カタログページ:Page 467 (C-6-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626369846 |
| 注文キー | 2702875 |
| （一般的な） | ISC Directive RSS 210 |
| カタログページ | Page 467 (C-6-2017) |
| 梱包単位 | 1 pc |
| 信号（一般） | ± 1 kV (Signal line, asymmetrical) |
| （アナログ出力） | Cyprus (rep.) |
| 原産国 | DE (Germany) |
| コメント（一般） | Criterion B |
| 関税番号 | 85176200 |
| MIC 評価 (一般) | Japan MIC (RF) ID:202-LSF002 |
| 適合性（一般） | CE-compliant |
| MTTF（アナログ出力） | 1458 Years (Telcordia standard, 25°C temperature, 21% operating cycle (5 days a week, 8 hours a day)) |
| UL、米国/カナダ（一般） | UL 508 Listed |
| 周波数範囲（一般） | 0.15 MHz ... 80 MHz |
| 機械試験（一般） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 保護クラス（一般） | III |
| 接触放電（一般） | ± 6 kV (Test Level 3) |
| 遅延時間（アナログ出力） | ≤ 10 ms (Latency, typical) |
| 深さ（主要な商業データ） | 57 mm |
| 正味重量（アナログ出力） | 630 g |
| 出力名（アナログ入力） | Analog outputs |
| 幅（主要商業データ） | 95 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 123.4 mm |
| 入力名（デジタル出力） | Analog inputs |
| 出力名（デジタル入力） | Digital outputs |
| DAC解像度（アナログ入力） | 12 Bit |
| 取り付けタイプ（アナログ出力） | DIN rail mounting |
| 標準指定（一般） | RED directive 2014/53/EU |
| 出力電流（デジタル入力） | 8 A |
| 規格・規制（一般） | EN 61000-4-6 |
| 保護等級（寸法） | IP20 |
| ハウジング材質（アナログ出力） | PA 6.6-FR |
| 出力数（アナログ入力） | 2 |
| 接続方法（デジタル入力） | Spring-cage connection |
| 入力数（デジタル出力） | 2 |
| 出力数（デジタル入力） | 16 |
| 無線ライセンス（アナログ出力） | Europe, additional countries in the e-shop |
| 公称負荷、ランプ（デジタル入力） | 12 W |
| 供給電圧（無線インターフェース） | 24 V DC |
| 保護の種類（デジタル入力） | Short-circuit protection, overload protection, protected against reverse voltages |
| 汚染度（アナログ出力） | 2 |
| 周波数範囲（周囲条件） | 2.402 GHz ... 2.48 GHz (ISM bandwidth) |
| 変調タイプ（周囲条件） | GFSK (Gaussian Frequency Shift Keying) |
| 公称負荷、抵抗（デジタル入力） | 12 W (48 Ω) |
| 保護の種類（デジタル出力） | Surge voltage |
| 1個あたりの重量（梱包を除く） | 630.000 g |
| 空気圧（動作）（寸法） | 795 hPa ... 1080 hPa (up to 2000 m above sea level) |
| 電流出力信号（アナログ入力） | 0 mA ... 20 mA |
| 診断メッセージ（アナログ出力） | Short-circuit / overload of the digital outputs LED |
| 電圧出力信号（アナログ入力） | 0 V ... 10 V |
| （モジュール電子機器用電源） | 16 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（無線インターフェース） | Inline connector |
| 接続技術（デジタル入力） | 1-wire |
| 電流入力信号（デジタル出力） | 0 mA ... 20 mA |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 電圧入力信号（デジタル出力） | 0 V ... 10 V |
| 無線規格（周囲条件） | Based on Bluetooth 4.0 |
| 電磁両立性（一般） | Conformance with EMC Directive 2014/30/EU |
| 公称出力電圧（デジタル入力） | 24 V DC |
| 送信電力（周囲条件） | 5 dBm |
| 保護の種類（ワイヤレスインターフェース） | Polarity protection, surge protection |
| 消費電流（無線インターフェース） | 60 mA (at 24 V DC, at 25 °C) |
| 公称負荷、誘導性（デジタル入力） | 12 VA (1.2 H, 50 Ω) |
| 寸法に関する注記（主要商業データ） | with connectors |
| 寸法図（主要商品データ） | |
| 受信感度（周囲条件） | -95 dBm |
| 供給電圧範囲（無線インターフェース） | 19.2 V DC ... 30.5 V DC (via power connector) |
| 入力の説明（デジタル出力） | Single ended |
| 測定値の分解能（デジタル出力） | 12 bits |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 空気圧（保管・輸送）（寸法） | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| 許容湿度（動作）（寸法） | 95 % (non-condensing) |
| アンテナ接続方法（周囲条件） | RSMA (female) |
| 重量仕様に関する注意事項（アナログ出力） | one module, incl. connector, without antenna |
| 負荷/出力負荷電流出力（アナログ入力） | ≤ 500 Ω |
| 負荷/出力負荷電圧出力（アナログ入力） | ≥ 2 kΩ |
| 入力名（モジュール電子機器用電源） | Digital inputs |
| 入力抵抗電流入力（デジタル出力） | 50 Ω |
| 電圧入力の入力抵抗（デジタル出力） | 130 kΩ |
| チャネルあたりの最大出力電流（デジタル入力） | 500 mA |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 95 % |
| 入力数（モジュール電子機器用電源） | 16 |
| 接続方法（モジュール電子機器の電源） | Spring-cage connection |
| 接続技術（モジュール電子機器の電源） | 1-wire |
| 入力電圧範囲「0」信号（モジュール電子機器の電源） | < 5 V |
| 入力電圧範囲「1」信号（モジュール電子機器用電源） | > 15 V |
| チャネルあたりの標準入力電流（モジュール電子機器の電源） | 2.3 mA |
| コーティングの適用を損なう可能性のある物質が含まれていない（一般） | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
製品説明
Wireless MUX game, two modules with 16 digital inputs and outputs each and 2 analog inputs and outputs (0 ... 20 mA, 0 ... 10 V), RSMA antenna connection (female), no antennas
