ILC 170 ETH 2TX

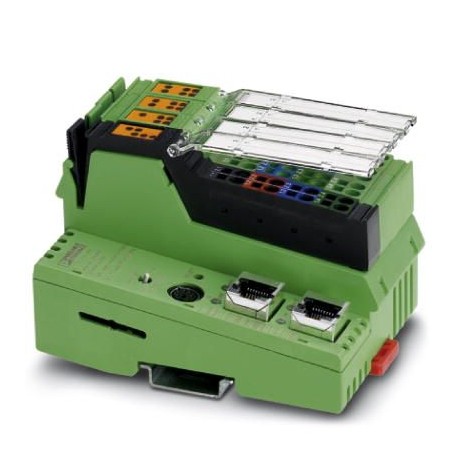

ILC 170 ETH 2TX 2916532 PHOENIX CONTACT Controller
$0.00米ドル
3466 在庫あり
主な仕様
GTIN:4046356174107
注文キー:2916532
カタログページ:Page 19 (AX-2011)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356174107 |
| 注文キー | 2916532 |
| カタログページ | Page 19 (AX-2011) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 80 mm |
| 高さ（注） | 119.8 mm |
| （直接I/O） | PC WORX EXPRESS |
| 原産国 | DE (Germany) |
| ショック（寸法） | 25g, Criterion 1, according to IEC 60068-2-27 |
| 関税番号 | 85371091 |
| （周囲条件） | PC WORX EXPRESS |
| 重量（制御システム） | 295 g |
| 供給電圧（PROFINET） | 24 V DC |
| 大容量ストレージ（ダイレクトI/O） | 512 kByte |
| 番号（機械設計） | 2 |
| 残留リップル（PROFINET） | ± 5 % |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 消費電力（PROFINET） | max. 5 W |
| プログラムメモリ（ダイレクトI/O） | 512 kByte |
| リアルタイムクロック（ダイレクトI/O） | Yes |
| インターフェース（機械設計） | Ethernet 10Base-T/100Base-TX |
| エンジニアリングツール（ダイレクトI/O） | PC WORX |
| 入力名（フィールドバス機能） | Digital inputs |
| 出力名（フィールドバス機能） | Digital outputs |
| 供給電圧範囲（PROFINET） | 19.2 V DC ... 30 V DC |
| 衝撃（IEC 61131ランタイムシステム） | 25g, Criterion 1, according to IEC 60068-2-27 |
| 保護等級（寸法） | IP20 |
| デバイス機能（データインターフェース） | PROFINET device |
| 振動（動作）（寸法） | 5g |
| 最大消費電流（PROFINET） | 870 mA (370 mA communications power + 500 mA analog voltage supply) |
| 診断表示（制御システム） | No |
| 入力数（フィールドバス機能） | 8 |
| 保持型大容量ストレージ（ダイレクトI/O） | 48 kByte (NVRAM) |
| 1個あたりの重量（梱包を除く） | 356.100 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| プロセスデータ量（電源） | max. 4096 Bit (INTERBUS) |
| 接続方法（フィールドバス機能） | Spring-cage connection |
| 接続方法（機械設計） | RJ45 socket |
| 診断ツール（周囲条件） | DIAG+ |
| エンジニアリングツール（周囲条件） | PC WORX |
| 制御タスク数（直接I/O） | 8 |
| 出力数（フィールドバス機能） | 4 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| コントローラの冗長性（制御システム） | No |
| REACh SVHC（基準と規制） | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| 伝送速度（機械設計） | 10/100 Mbps |
| 標準消費電流（PROFINET） | 210 mA |
| 設定ツール（周囲条件） | Config+ Version 1.01 or later |
| 接続技術（フィールドバス機能） | 2, 3, 4-wire |
| サポート対象機器数（電源） | max. 128 |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 振動（動作）（IEC 61131ランタイムシステム） | 5g |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| チャネルあたりの最大出力電流（フィールドバス機能） | 500 mA |
| パラメータチャネル（電源）を持つデバイスの数 | max. 24 |
| 振動（保管/輸送）（IEC 61131ランタイムシステム） | 5g |
| 接続可能なローカルバスデバイスの数（電源） | max. 63 (observe current consumption) |
| リモートバス分岐（電源）でサポートされる分岐端末数 | max. 3 |
製品説明
Inline controller with Ethernet interfaces for coupling to other controls or systems, and possibility of programming according to IEC 61131-3, complete with connector and marking surface.
