ILC 191 ME/AN

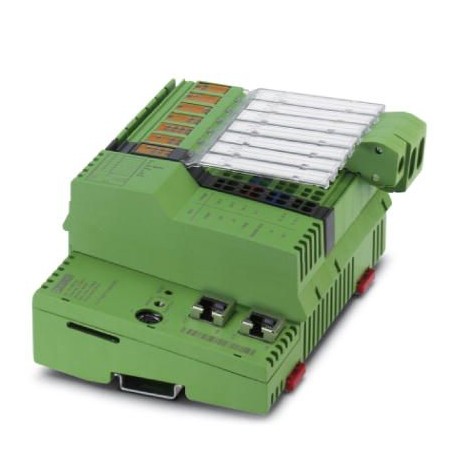

ILC 191 ME/AN 2700074 PHOENIX CONTACT Controller
$0.00米ドル
3531 在庫あり
主な仕様
GTIN:4046356479097
注文キー:2700074
カタログページ:Page 214 (C-5-2017)
深さ（注）:71.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356479097 |
| 注文キー | 2700074 |
| カタログページ | Page 214 (C-5-2017) |
| 深さ（注） | 71.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 164 mm |
| 高さ（注） | 136.8 mm |
| （制御システム） | PC WORX EXPRESS |
| 原産国 | DE (Germany) |
| ショック（寸法） | 25g, Criterion 1, according to IEC 60068-2-27 |
| （フィールドバス機能） | 2-pos. for half duplex |
| 関税番号 | 85371091 |
| ショック（一般データ） | 25g, Criterion 1, according to IEC 60068-2-27 |
| （周囲条件） | PC WORX EXPRESS |
| 入力名（PROFINET） | Analog inputs |
| 重量（電源） | 285 g |
| 出力名（PROFINET） | Pulse directional output for 5 V signals |
| 出力電圧（PROFINET） | 5 V |
| 制限周波数（PROFINET） | 150 kHz |
| 番号（フィールドバス機能） | 1 |
| （IEC 61131ランタイムシステム） | max. 32768 Bit (internal Modbus /TCP client) |
| 入力数（PROFINET） | 2 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続方法（PROFINET） | Spring-cage connection |
| 出力数（PROFINET） | 2 |
| 供給電圧（直接I/O） | 24 V DC |
| EFに対する免疫（一般データ） | Noise immunity test in accordance with EN 61000-6-2 Electromagnetic fields EN 61000-4-3/IEC 61000-4-3 Criterion A, Field intensity: 10 V/m |
| インターフェース（フィールドバス機能） | RS-422/-485 |
| 大容量記憶装置（制御システム） | 1 Mbyte |
| プロセッサ（機械設計） | Altera Nios II 64 MHz |
| 残留リップル（直接I/O） | ± 5 % |
| ESD耐性（一般データ） | Noise immunity test in accordance with EN 61000-6-2 Electrostatic discharge (ESD) EN 61000-4-2/IEC 61000-4-2 Criterion B, 6 kV contact discharge, 8 kV air discharge |
| 安全機能（電源） | No |
| 消費電力（直接I/O） | max. 7.5 W |
| プログラムメモリ（制御システム） | 1 Mbyte |
| リアルタイムクロック（制御システム） | Yes |
| 電圧入力信号（PROFINET） | 0 V DC ... 10 V DC (Resolution: 11 bits) |
| 接続技術（PROFINET） | 2, 3-wire |
| バースト耐性（一般データ） | Noise immunity test in accordance with EN 61000-6-2 Fast transients (burst) EN 61000-4-4/IEC 61000-4-4 Criterion A, all interfaces 1 kVCriterion B, all interfaces 2 kV |
| サージ耐性（一般データ） | Noise immunity test in accordance with EN 61000-6-2 Transient overvoltage (surge) EN 61000-4-5/IEC 61000-4-5 Criterion B, supply lines DC: 0.5 kV/0.5 kV (symmetrical/asymmetrical), fieldbus cable shield 1 kV |
| 電圧出力信号（PROFINET） | 0 V DC ... 10 V DC (Resolution: 11 bits) |
| 保護等級（寸法） | IP20 |
| デバイス機能（データインターフェース） | PROFINET device |
| エンジニアリングツール（制御システム） | PC WORX |
| 診断ディスプレイ（電源） | No |
| 供給電圧範囲（直接I/O） | 19.2 V DC ... 30 V DC |
| 振動（動作）（寸法） | 5g |
| 入力の説明（PROFINET） | EN 61131-2 type 1 NPN/PNP |
| コントローラの冗長性（電源） | No |
| 干渉放射（一般データ） | Noise emission test as per EN 61000-6-4 EN 55011 Class A |
| 振動（動作）（一般データ） | 5g |
| 1個あたりの重量（梱包を除く） | 450.000 g |
| 空気圧（動作）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 接続方法（フィールドバス機能） | 4-pos. for full duplex |
| 診断ツール（周囲条件） | DIAG+ |
| エンジニアリングツール（周囲条件） | PC WORX |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大消費電流（ダイレクトI/O） | 960 mA (460 mA + 500 mA analog power supply) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 伝送速度（フィールドバス機能） | max. 115.2 kbps |
| 設定ツール（周囲条件） | Config+ Version 1.01 or later |
| 保持型大容量記憶装置（制御システム） | 48 kByte (NVRAM) |
| 制御タスク数（制御システム） | 8 |
| 標準消費電流（ダイレクトI/O） | 310 mA |
| 周囲温度（動作）（寸法） | -25 °C ... 55 °C |
| 電磁両立性（一般データ） | Conformance with EMC Directive 2014/30/EU |
| パルス方向出力数（PROFINET） | 2 (can be used as an alternative to pulse width modulation) |
| 振動（保管・輸送）（一般データ） | 5g |
| 空気圧（保管・輸送）（寸法） | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| チャネルあたりの最大出力電流（PROFINET） | 500 mA |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| プロセスデータ量（IEC 61131ランタイムシステム） | max. 4096 Bit (INTERBUS) |
| 伝導干渉に対する耐性（一般データ） | Noise immunity test in accordance with EN 61000-6-2 Conducted interference EN 61000-4-6/IEC 61000-4-6 Criterion A; Test voltage 10 V |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| サポートされているプログラミング言語（周囲条件） | Programming in acc. with IEC 61131-3 |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % (according to DIN EN 61131-2) |
| サポートされるデバイスの数（IEC 61131ランタイムシステム） | max. 128 |
| パラメータチャネルを持つデバイスの数（IEC 61131ランタイムシステム） | max. 24 |
| 接続可能なローカルバスデバイスの数（IEC 61131ランタイムシステム） | max. 63 (observe current consumption) |
| リモートバスブランチでサポートされるブランチ端末の数（IEC 61131ランタイムシステム） | max. 3 |
製品説明
Inline controller with pulse direction/pulse amplitude modulation interface, RS-485/422, analog inputs (0 ... 10 V) and analog outputs (0 ... 10 V), with programmability according to IEC 61131-3
