IOL MA8 PN DI8

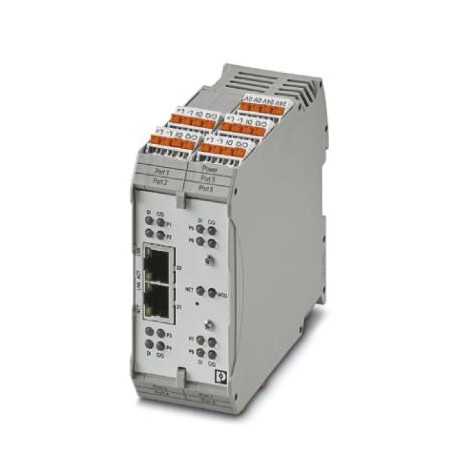

IOL MA8 PN DI8 1072838 PHOENIX CONTACT Eight-channel IO-Link master provides convenient configuration of IO-..
$0.00米ドル
3948 在庫あり
主な仕様
GTIN:4055626765778
注文キー:1072838
（一般的な）:Ethernet/Ethernet 500 V AC 50 Hz 1 min.
カタログページ:Page 163 (C-6-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626765778 |
| 注文キー | 1072838 |
| （一般的な） | Ethernet/Ethernet 500 V AC 50 Hz 1 min. |
| カタログページ | Page 163 (C-6-2019) |
| 深さ（注） | 99 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 45 mm |
| （インターフェース） | Short-circuit protection for the sensor supply |
| 高さ（注） | 114.5 mm |
| （デジタル入力） | Short-circuit protection for the sensor supply |
| （IO-Link入力） | Short-circuit protection |
| 原産国 | US (United States) |
| ETIM 5.0 (eCl@ss) | EC001604 |
| ETIM 6.0 (eCl@ss) | EC001604 |
| ETIM 7.0 (eCl@ss) | EC001604 |
| （デジタル出力） | max. 200 mA (at L+/L-) |
| 関税番号 | 85176200 |
| テストセクション（一般） | 24 V supply/Ethernet 500 V AC 50 Hz 1 min. |
| （電気的絶縁） | pass |
| 入力名（インターフェース） | Digital inputs |
| 入力周波数（インターフェース） | 0.5 kHz |
| eCl@ss 8.0 (分類) | 27242608 |
| eCl@ss 9.0 (分類) | 27242608 |
| 入力数（インターフェース） | max. 8 (EN 61131-2 types 1 and 3) |
| 接続方法（インターフェース） | Push-in / plug connection |
| 保護回路（インターフェース） | Overload protection |
| 保護の種類（インターフェース） | Overload protection |
| 指定（周囲条件） | PROFINET |
| ポート数（デジタル入力） | 8 |
| 保護等級（寸法） | IP20 |
| 総センサー電流（インターフェース） | max. 1.6 A (from L+/L-) |
| 接続方法（デジタル入力） | Push-in / plug connection |
| 接続方法（IO-Link入力） | Push-in / plug connection |
| 接続技術（インターフェース） | 3-wire |
| 出力数（IO-Link入力） | max. 8 |
| 色（IO-Linkポートの供給） | gray |
| 出力の説明（IO-Link入力） | IO-Link ports in digital output (DO) mode |
| 保護の種類（デジタル入力） | Overload protection |
| 保護の種類（IO-Link入力） | Overload protection |
| チャンネル数（周囲条件） | 2 |
| 公称負荷、抵抗（IO-Link入力） | 4.8 W (120 Ω, at nominal load) |
| 保護の種類（デジタル出力） | Overload protection |
| 1個あたりの重量（梱包を除く） | 0.010 g |
| 入力の説明（インターフェース） | IO-Link ports in digital input (DI) mode |
| 総センサー電流（デジタル入力） | max. 1.6 A (from L+/L-) |
| 接続方法（周囲条件） | RJ45 socket |
| 接続技術（デジタル入力） | 3-wire |
| 接続技術（IO-Link入力） | 3-wire |
| 公称入力電流（デジタル入力） | typ. 3.5 mA |
| 公称入力電圧 UIN (インターフェース) | 24 V DC |
| 過負荷時の動作（IO-Link入力） | Shutdown with automatic restart |
| 機械試験（電気絶縁） | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 1g |
| 公称出力電圧（IO-Link入力） | 24 V DC |
| チャネルあたりのセンサー電流（インターフェース） | max. 200 mA (from L+/L-) |
| 伝送速度（周囲条件） | 10/100 Mbps (with auto negotiation) |
| 正味重量（IO-Linkポートの供給） | 366.7 g |
| 入力の説明（デジタル入力） | Digital inputs (DI) |
| UIN（インターフェース）での公称入力電流 | typ. 3.5 mA |
| 伝送物理（周囲条件） | Ethernet in RJ45 twisted pair |
| 公称入力電圧 UIN (デジタル入力) | 24 V DC |
| 許容ケーブル長（デジタル出力） | < 20 m |
| 入力電圧範囲「0」信号（インターフェース） | 8 V DC ... 11.5 V DC (for C/Q pin) |
| 入力電圧範囲「1」信号（インターフェース） | 10.5 V DC ... 13 V DC |
| 取り付けタイプ（IO-Linkポートの供給） | DIN rail |
| チャネルあたりのセンサー電流（デジタル入力） | max. 200 mA (from L+/L-) |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 許容湿度（動作）（寸法） | 10 % ... 95 % |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| ハウジング材質（IO-Linkポートの供給） | Polyamide |
| 入力電圧範囲「0」信号（デジタル入力） | 5.2 V DC ... 6.4 V DC |
| 入力電圧範囲「1」信号（デジタル入力） | 6.8 V DC ... 8 V DC |
| I/O電源の公称電圧（デジタル出力） | 24 V DC |
| スイッチオフ時の出力電流（IO-Link入力） | max. 400 µA |
| スイッチオフ時の出力電圧（IO-Link入力） | max. 1 V |
| デバイスあたりの最大出力電流（IO-Link入力） | 1.6 A |
| チャネルあたりの最大出力電流（IO-Link入力） | 200 mA |
| 周囲温度（保管/輸送）（寸法） | -25 °C ... 85 °C |
| 許容湿度（保管・輸送）（寸法） | 10 % ... 95 % |
| 各IO-Linkポートの公称電流（デジタル出力） | max. 200 mA (at C/Q) |
製品説明
The eight-channel IO-Link master offers convenient configuration of IO-Link devices via web-based management. It enables connectivity with PROFINET IO, MODBUS and OPC UA networks. It has eight additio
