在庫あり 注目商品
J7MC-3R-2E5

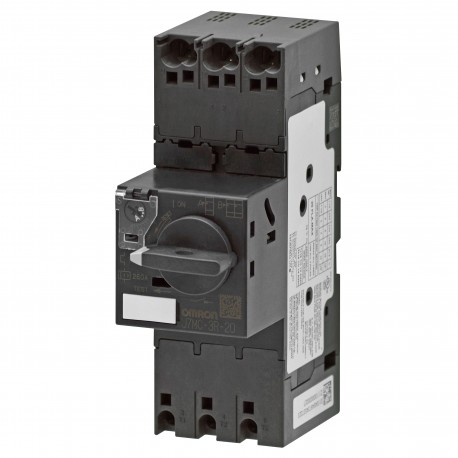

J7MC-3R-2E5 J7MC5020E 690048 OMRON Motor Protection Circuit Breaker, Push-In Plus Terminals, Current Adjustm..
$0.00米ドル
4901 在庫あり
主な仕様
（仕様と注文情報）:Model
1 (仕様と注文情報):0.63 to 1
4 (仕様と注文情報):2.5 to 4
10 (仕様と注文情報):6.3 to 10
サプライヤー情報
OMRON
製品: 41472
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （仕様と注文情報） | Model |
| 1 (仕様と注文情報) | 0.63 to 1 |
| 4 (仕様と注文情報) | 2.5 to 4 |
| 10 (仕様と注文情報) | 6.3 to 10 |
| 13 (仕様と注文情報) | 9 to 13 |
| 16 (仕様と注文情報) | 11 to 16 |
| 20 (仕様と注文情報) | 14 to 20 |
| 0.4 (仕様と注文情報) | 0.25 to 0.4 |
| 1.6 (仕様と注文情報) | 1 to 1.6 |
| 2.2 (仕様と注文情報) | 9.5 |
| 2.5 (仕様と注文情報) | 1.6 to 2.5 |
| 6.3 (仕様と注文情報) | 4 to 6.3 |
| Icu（仕様と注文情報） | Ics |
| 0.16 (仕様と注文情報) | 0.1 to 0.16 |
| 0.25 (仕様と注文情報) | 0.16 to 0.25 |
| 0.63 (仕様と注文情報) | 0.4 to 0.63 |
| 9-13 (仕様と注文情報) | 100 |
| 1-1.6 (仕様と注文情報) | 100 |
| 11-16 (仕様と注文情報) | 100 |
| 14-20（仕様と注文情報） | 50 |
| 2.5-4（仕様と注文情報） | 100 |
| 4-6.3（仕様と注文情報） | 100 |
| 0.63-1 (仕様と注文情報) | 100 |
| 6.3-10 (仕様と注文情報) | 100 |
| 重量（仕様と注文情報） | Approx. 430 g |
| 1.6-2.5（仕様と注文情報） | 100 |
| 0.1-0.16 (仕様と注文情報) | 100 |
| 0.25-0.4 (仕様と注文情報) | 100 |
| 0.4-0.63 (仕様と注文情報) | 100 |
| 高度（仕様と注文情報） | 2000m max. |
| SPST-1NC（仕様と注文情報） | J73MC-K-01 |
| SPST-1NO（仕様と注文情報） | J73MC-K-10 |
| 0.16-0.25 (仕様と注文情報) | 100 |
| 13 (9-13) (仕様と注文情報) | J7MC-3R-13 |
| 4 (2.5-4) (仕様と注文情報) | J7MC-3R-4 |
| 耐久性（仕様と注文情報） | Mechanical |
| 1 (0.63-1) (仕様と注文情報) | J7MC-3R-1 |
| 16 (11-16) (仕様と注文情報) | J7MC-3R-16 |
| 20 (14-20) (仕様と注文情報) | J7MC-3R-20 |
| 240 V200 V（仕様と注文情報） | 415 V400 V |
| 電気（仕様と注文情報） | 100,000 cycles In=0.16 to 20A |
| 1.6 (1-1.6) (仕様と注文情報) | J7MC-3R-1E6 |
| 10 (6.3-10) (仕様と注文情報) | J7MC-3R-10 |
| 200～240 VAC（仕様と注文情報） | 380-440 VAC |
| 6.3 (4-6.3) (仕様と注文情報) | J7MC-3R-6 |
| スイッチタイプ（仕様と注文情報） | Rocker switch |
| 使用カテゴリ（仕様と注文情報） | IEC 60947-2 (circuit breaker),JIS C 8201-2 |
| 2.5 (1.6-2.5) (仕様と注文情報) | J7MC-3R-2E5 |
| 容量 [kW] (仕様と注文情報) | Current [A] |
| 1(10個/袋) (仕様と注文情報) | For main unit |
| 極数（仕様と注文情報） | 3 |
| トリップインジケーター（仕様と注文情報） | Yes |
| 0.16 (0.1-0.16) (仕様と注文情報) | J7MC-3R-E16 |
| 0.40 (0.25-0.4) (仕様と注文情報) | J7MC-3R-E4 |
| 0.63 (0.4-0.63) (仕様と注文情報) | J7MC-3R-E63 |
| 定格電流（仕様と注文情報） | 0.16 to 20 A |
| 定格周波数（仕様と注文情報） | 50/60 Hz |
| 0.25 (0.16-0.25) (仕様と注文情報) | J7MC-3R-E25 |
| 相対湿度（仕様と注文情報） | 95% RH max. (no condensationor icing) |
| 耐衝撃性（仕様と注文情報） | Shock value 50 m/s2 |
| 補助接点（仕様と注文情報） | Order code |
| テストトリップ機能（仕様と注文情報） | Yes |
| 適用規格（仕様と注文情報） | Safety Standard |
| 保護等級（仕様と注文情報） | IP20 (IEC60529) |
| 最小注文数（袋）（仕様と注文情報） | |
| 耐振動性（仕様と注文情報） | Vibration: 10 to 55 Hz, acceleration:15 m/s2 |
| 動作温度（仕様と注文情報） | –20°C to +60°C |
| 位相障害保護（仕様と注文情報） | Yes |
| 定格絶縁電圧（仕様と注文情報） | 690VAC |
| 周囲保管温度（仕様と注文情報） | –40°C to +80°C (no condensationor icing) |
| 定格動作電圧 Ue (仕様と注文情報) | 200 to 690 V |
| 定格インパルス絶縁耐力（仕様と注文情報） | 6 kV |
| 瞬時ストリップ特性（仕様と注文情報） | 13 x Ie max. |
| 電力損失（三相基準値）（仕様および注文情報） | Rated current 0.16 to 2.5 A: 6 WRated current 4 to 6.3 A: 6.5 WRated current 10 to 20 A: 7 W |
| トリップクラス（IEC 60947-4-1/JIS C 8201-4-1）（仕様と注文情報） | 10 Trips within 4 minutes at150% Ie on hot start, trips in 4 to 10 seconds at 720% Ie on coldstart |
| IEC 60947-4-1（モータスタータ）、JIS C 8201-4-1（仕様および注文情報） | AC-3 |
| 端子の挿抜回数 [サイクル] (仕様と注文情報) | 20 |
| 最大動作周波数（モーター始動）[サイクル/時間]（仕様と注文情報） | 25 |
| 定格電流2最大熱電流設定値。[A]単位（仕様および注文情報） | Current settingrangeRated operatingcurrent [A] |
| 定格電流（A）（（）内の値は電流設定範囲）（仕様および注文情報） | Order code |
| オプションユニット用（補助接点ユニット、警報接点ユニット用）（仕様・注文情報） | J77MC-B |
| 定格限界遮断容量Icu:定格限界遮断容量[kA](遮断定格O-CO)Ics:定格動作遮断容量[kA](遮断定格O-CO-CO)Ics=100%Icu (Icu=100 kA) (仕様および注文情報) | Rated operationalcurrent IeCurrent setting [A] |
