KDS 3-35,34,31,37 RZ BS:NZ SET

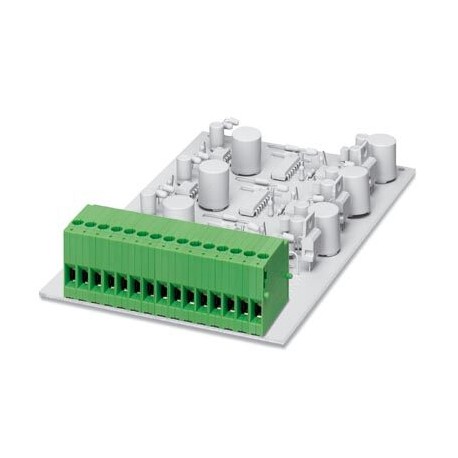

KDS 3-35,34,31,37 RZ BS:NZ SET 1790768 PHOENIX CONTACT PCB terminal block, nominal current: 24 A, nom. volta..
$0.00米ドル
3411 在庫あり
主な仕様
GTIN:4046356606868
注文キー:1790768
梱包単位:1
UNSPSC 11（ETIM）:39121432
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356606868 |
| 注文キー | 1790768 |
| 梱包単位 | 1 |
| UNSPSC 11（ETIM） | 39121432 |
| ETIM 3.0（eCl@ss） | EC002643 |
| ETIM 4.0（eCl@ss） | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 6.01（ETIM） | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| 関税番号 | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| ねじ山（寸法） | M3 |
| ピッチ（主要商業データ） | 5.08 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 25 mm |
| eCl@ss 4.0（分類） | 27141109 |
| eCl@ss 4.1 (分類) | 27141109 |
| eCl@ss 5.0 (分類) | 27141190 |
| eCl@ss 5.1 (分類) | 27261100 |
| eCl@ss 6.0 (分類) | 27261100 |
| eCl@ss 7.0 (分類) | 27440401 |
| eCl@ss 8.0 (分類) | 27440401 |
| eCl@ss 9.0 (分類) | 27440401 |
| ストリップ長さ（寸法） | 8 mm |
| 品目範囲（寸法） | KDS 3 |
| 公称電流IN（寸法） | 24 A |
| はんだピン表面（寸法） | |
| ポジション数（寸法） | 0 |
| 定格電圧（II/2）（寸法） | 630 V |
| 高さ [ h ] (主要商業データ) | 28.5 mm |
| 長さ [ l ] (主要商業データ) | 27 mm |
| 公称断面積（寸法） | 2.5 mm² |
| 定格電圧（III/2）（寸法） | 400 V |
| 定格電圧（III/3）（寸法） | 320 V |
| 最大締め付けトルク（寸法） | 0.6 Nm |
| 穴径（主要商業データ） | 1.4 mm |
| 締め付けトルク、最小（寸法） | 0.5 Nm |
| はんだピン[P]（主要コマーシャルデータ） | 3.5 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 内径円筒ゲージ（寸法） | A3 |
| REACh SVHC（基準と規制） | |
| 定格サージ電圧（II/2）（寸法） | 4 kV |
| 定格サージ電圧（III/2）（寸法） | 4 kV |
| 定格サージ電圧（III/3）（寸法） | 4 kV |
| 導体断面積 AWG 最大 (一般) | 12 |
| 導体断面積AWG最小値（一般） | 24 |
| 標準に準拠した接続（寸法） | EN-VDE |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 1 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 1 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.2 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 0.75 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 1 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Set of plug-in connectors, Set of plug-in connectors, rated current: 24 A, rated current: 24 A, article family: SET, rated current: 24 A
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
PCB terminal block, nominal current: 24 A, nom. voltage: 400 V, pitch: 5.08 mm, number of positions: 0, connection method: Screw connection with tension sleeve, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green
