KDS 3- 37 2RZ BS:101-137

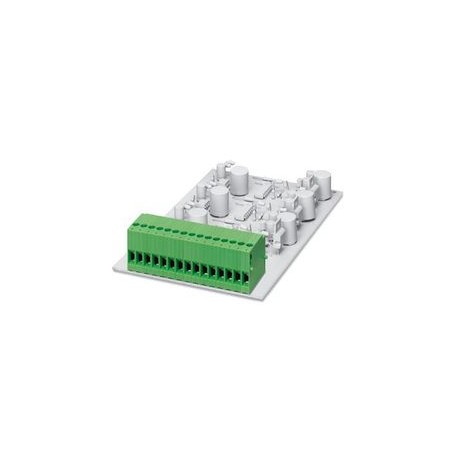

KDS 3- 37 2RZ BS:101-137 1780600 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 24 A, ..
$0.00米ドル
4352 在庫あり
主な仕様
:0.2 mm² / flexible / > 10 N
注記:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
タイプ:PC terminal block can be aligned
ピッチ:5.08 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| 注記 | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| タイプ | PC terminal block can be aligned |
| ピッチ | 5.08 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 187.96 mm |
| 高さ [h] | 28.5 mm |
| 長さ [l] | 27 mm |
| ピン配置 | Linear pinning |
| スイープ速度 | 1 octave/min |
| 温度 | 850 °C |
| 製品ライン | COMBICON Terminals M |
| 製品タイプ | Printed circuit board terminal |
| 穴径 | 1.4 mm |
| 取り付けタイプ | Wave soldering |
| 仕様 | IEC 60998-2-1:1990-04 |
| 行数 | 1 |
| ピン寸法 | 1.1 x 0.8 mm |
| 製品ファミリー | KDS 3 |
| カラー（ハウジング） | green (6021) |
| 接触材料 | Cu alloy |
| 設置高さ | 25 mm |
| 剥ぎ取り長さ | 8 mm |
| 露出時間 | 5 s |
| 接続方法 | Screw connection with tension sleeve |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 24 A |
| 公称電圧UN | 400 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 37 |
| 潜在的な数 | 37 |
| 定格電圧（II/2） | 630 V |
| ドライブフォームネジ頭 | Slotted (L) |
| 公称断面積 | 2.5 mm² |
| 接続数 | 37 |
| 定格電圧（III/2） | 400 V |
| 定格電圧（III/3） | 320 V |
| はんだピン長さ [P] | 3.5 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| 電位あたりのはんだピン | 2 |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 4 kV |
| 導体断面積 AWG | 24 ... 12 |
| 定格サージ電圧（III/2） | 4 kV |
| 定格サージ電圧（III/3） | 4 kV |
| 導体断面積は剛性 | 0.2 mm² ... 4 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| 定格絶縁電圧（II/2） | 630 V |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 定格絶縁電圧（III/2） | 400 V |
| 定格絶縁電圧（III/3） | 320 V |
| 最小沿面距離（II/2） | 3.2 mm |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 最小沿面距離 (III/2) | 3 mm |
| 最小沿面距離 (III/3) | 4 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面のはんだ付け領域（最上層） | Tin (5 - 7 µm Sn) |
| 金属表面端子点（最上層） | Tin (5 - 7 µm Sn) |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1 mm² |
| 絶縁抵抗、隣接位置 | 109Ω |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1 mm² |
| 最小クリアランス値 - 非均質磁場（II/2） | 3 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 3 mm |
| 最小クリアランス値 - 非均質場（III/3） | 3 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 0.25 mm² ... 1.5 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 2.5 mm² |
| 導体断面積/導体タイプ/牽引力設定値/実効値 | 0.2 mm² / solid / > 10 N |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 0.75 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 1 mm² |
製品説明
Printed circuit board terminal, rated current: 24 A, sizing voltage (III/2): 400 V, nominal section: 2.5 mm², Number of potentials: 37, Number of rows: 1, Number of poles per row: 37, item family: KDS
