LIT 4-24

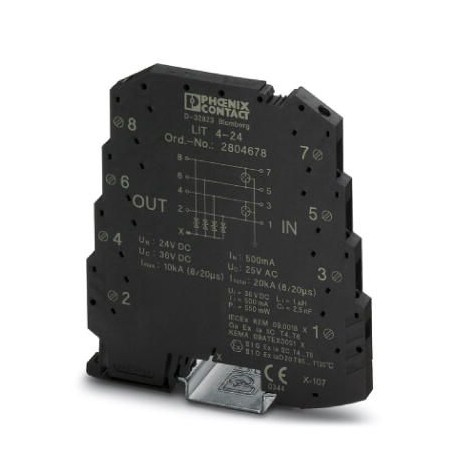

LIT 4-24 2804678 PHOENIX CONTACT Surge protection device
$0.00米ドル
4853 在庫あり
主な仕様
GTIN:4046356428293
注文キー:2804678
（一般的な）:D1 - 500 A
カタログページ:Page 123 (C-4-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356428293 |
| 注文キー | 2804678 |
| （一般的な） | D1 - 500 A |
| カタログページ | Page 123 (C-4-2017) |
| 梱包単位 | 10 pc |
| 原産国 | DE (Germany) |
| 容量（一般） | ≤ 1.3 nF (per path) |
| 関税番号 | 85363010 |
| 高度（寸法） | ≤ 2000 m (amsl (above mean sea level)) |
| 定格電流（一般） | 500 mA (40 °C) |
| タイプ（周囲条件） | DIN rail module, one-piece |
| 色（周囲条件） | anthracite grey RAL 7016 |
| 深さ（主要な商業データ） | 102.5 mm (incl. DIN rail 7.5 mm) |
| 幅（主要商業データ） | 6.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 93.1 mm |
| 公称電圧 UN（一般） | 24 V DC |
| 残留電流IPE（一般） | ≤ 4 µA |
| 直列抵抗（一般） | 0 Ω |
| 保護等級（寸法） | IP20 |
| IEC試験分類（一般） | C1 |
| ネジ山（保護回路） | M3 |
| 取り付けタイプ（周囲条件） | DIN rail: 35 mm |
| 接続方法（接続データ） | DIN rail NS35 |
| （接続、等電位結合） | IEC 60079-26 2006 |
| 入力減衰aE、対称（一般） | typ. 0.3 dB (2.4 MHz/50 Ω) |
| 最大必要バックアップヒューズ（一般） | 500 mA (T) |
| 1個あたりの重量（梱包を除く） | 74.550 g |
| ハウジング材質（周囲条件） | PBT |
| 応答時間 tA(ライン-ライン) (一般) | ≤ 1 ns |
| 被覆剥き長さ（保護回路） | 8 mm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（保護回路） | Screw connection |
| 応答時間 tA(ライン-アース) (一般) | ≤ 100 ns |
| 締め付けトルク（保護回路） | 0.8 Nm |
| 最大連続電圧UC（一般） | 36 V DC |
| 作用方向（周囲条件） | Line-Line & Line-Earth Ground |
| インパルス耐久性（ライン-ライン）（一般） | C1 - 500 V / 250 A |
| サージ保護障害メッセージ（一般） | none |
| インパルス耐久性（線-アース間）（一般） | C1 - 500 V / 250 A |
| 線間残留電圧（一般） | ≤ 60 V |
| 周囲温度（動作）（寸法） | -40 °C ... 80 °C |
| 動作有効電流 ICat UC (一般) | ≤ 2 µA |
| 導体断面積AWG（保護回路） | 24 ... 14 |
| 電圧保護レベルアップ（ライン間）（一般） | ≤ 60 V (C1 - 500 V / 250 A) |
| 電圧保護レベルアップ（ライン-アース間）（一般） | ≤ 650 V (C1 - 500 V / 250 A) |
| 導体断面積（保護回路） | 0.2 mm² ... 2.5 mm² |
| 総放電電流 Itotal(8/20) µs (一般) | 20 kA |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積がフレキシブル（保護回路） | 0.2 mm² ... 2.5 mm² |
| UL 94（周囲条件）に準拠した難燃性評価 | V-0 |
| 交流電流容量（線-アース間）（一般） | 5 A - 1 s |
| カットオフ周波数 fg (3 dB)、対称 50 オームシステム (一般) | typ. 7.7 MHz |
| 公称放電電流 In(8/20) µs (線間) (一般) | 250 A |
| 規格・仕様（接続、等電位接続） | EN 61643-21 A2:2013 |
| カットオフ周波数 fg (3 dB)、150 オームシステムにおける対称 (一般) | typ. 2.5 MHz |
| 公称放電電流 In(8/20) µs (ライン-アース間) (一般) | 5 kA |
| 公称パルス電流 Ian (10/1000) µs (線間) (一般) | 50 A |
| 残留電圧（Ian、10/1000）µs（線間）（一般） | ≤ 60 V |
| 公称パルス電流 Ian (10/1000) µs (ライン-アース間) (一般) | 50 A |
| パルス放電電流 Iimp(10/350) µs (ライン-アース間) (一般) | 500 A |
| 1 kV/µs（ライン間）スパイクでの出力電圧制限（一般） | ≤ 60 V |
| 1 kV/µs（ライン-アース間）スパイクでの出力電圧制限（一般） | ≤ 650 V |
| 最大放電電流 Imax(8/20) µs 最大 (ライン間) (一般) | 250 A |
| 最大放電電流 Imax(8/20) µs 最大（ライン-アース間）（一般） | 10 kA |
製品説明
Surge protection on the module for one-piece symmetrical rail mounting, 6.2 mm wide, for four potential-free signal conductors.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
