LLH 25/ 3-H-13,0-B PA(1,3)

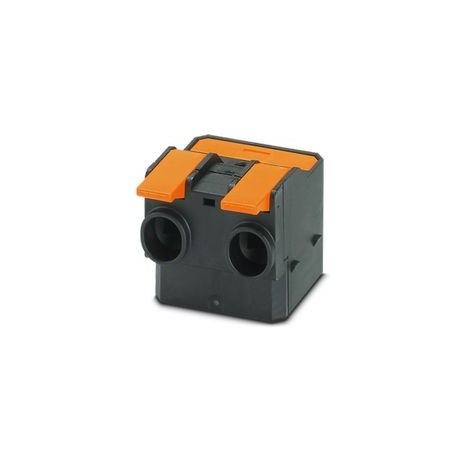

LLH 25/ 3-H-13,0-B PA(1,3) 1709114 PHOENIX CONTACT Capacitor terminal, nominal cross-section: 25 mm², colour..
$0.00米ドル
3861 在庫あり
主な仕様
ピッチ:13 mm
幅 [w]:40.2 mm
高さ [h]:39.4 mm
長さ [l]:48.2 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ピッチ | 13 mm |
| 幅 [w] | 40.2 mm |
| 高さ [h] | 39.4 mm |
| 長さ [l] | 48.2 mm |
| 製品ライン | COMBICON Terminals Special |
| 製品タイプ | Capacitor terminal block |
| 取り付けタイプ | Direct plug-in method |
| 仕様 | IEC 60664-1:2007-04 |
| 製品ファミリー | LLH 25/..-H |
| カラー（ハウジング） | black (9005) |
| 接触材料 | Cu alloy |
| 設置高さ | 39.4 mm |
| 剥ぎ取り長さ | 18 mm |
| 接続方法 | Push-lock spring connection |
| 公称電流IN | 90 A |
| 公称電圧UN | 1000 V |
| 汚染度 | 3 |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 3 |
| 潜在的な数 | 2 |
| 定格電圧（II/2） | 1000 V |
| 接続数 | 2 |
| 定格電圧（III/2） | 1000 V |
| 定格電圧（III/3） | 1000 V |
| 表面特性 | hot-dip tin-plated |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 6 kV |
| 定格サージ電圧（III/2） | 8 kV |
| 定格サージ電圧（III/3） | 8 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 1000 V |
| 定格絶縁電圧（III/2） | 1000 V |
| 定格絶縁電圧（III/3） | 1000 V |
| 最小沿面距離（II/2） | 5.5 mm |
| 最小沿面距離 (III/2) | 8 mm |
| 最小沿面距離 (III/3) | 12.5 mm |
| 円筒ゲージ axb / 直径 | - / 5.4 mm |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (4 - 8 µm Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 金属表面端子点（最上層） | Tin (4 - 8 µm Sn) |
| 最小クリアランス値 - 非均質磁場（II/2） | 5.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 8 mm |
| 最小クリアランス値 - 非均質場（III/3） | 8 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
| 導体断面、フレキシブル、フェルール付き、プラスチックスリーブ付き | 2.5 mm² ... 25 mm² |
| 導体断面はフレキシブル、フェルール付き、プラスチックスリーブなし | 2.5 mm² ... 25 mm² |
製品説明
Capacitor terminal block, nominal cross section: 25 mm2, color: black, nominal current: 90 A, rated voltage (III/2): 1000 V, contact surface: Tin, number of potentials: 2, number of positions: 3, numb
