在庫あり 注目商品
LZS:RT3B4L24

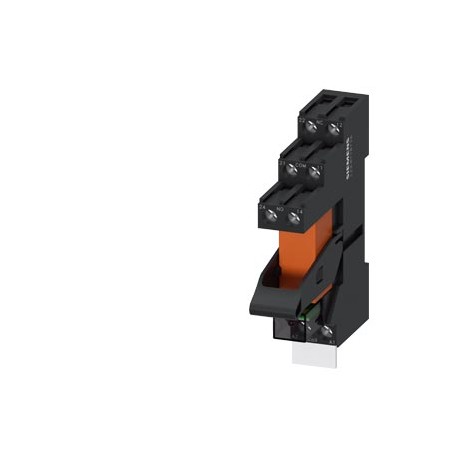

LZS:RT3B4L24 SIEMENS Plug-in relay complete unit 1 W, 24 V DC LED module red Socket with logic isolation scr..
$0.00米ドル
3334 在庫あり
主な仕様
:VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-23-26UNSPSC1539-12-23-26
EAN:4011209674646
UPC:040892787719
エティム:5
サプライヤー情報
SIEMENS
製品: 367174
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-23-26UNSPSC1539-12-23-26 | |
| EAN | 4011209674646 |
| UPC | 040892787719 |
| エティム | 5 |
| 深さ | 71 mm |
| 幅 | 15.5 mm |
| 国連科学委員会 | 14 |
| eクラス | 6 |
| 身長 | 77 mm |
| ● DCで | 8 ms |
| ● 固体 | 1x (1,0 ... 2,5), 2x 1,0, 2x 1,5, 2x 2,5 |
| グループコード | R711 |
| 確認 | |
| 日付2022年5月2日 | Subject to change without notice© Copyright Siemens 2022 |
| メタルファクター | LB------ |
| 製品グループ | 5816 |
| 製品クラス | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 数量単位 | 1 Piece |
| 閉店遅延 | |
| 開店遅延 | |
| 商品コード | 85364190 |
| 製品ファミリー | Coupling relays |
| 最終更新日: | 10/13/2021 |
| 正味重量（kg） | 0,064 Kg |
| 熱流 | 16 A |
| 電圧の種類 | DC |
| ● 定格値 | 24 V |
| 深さ（EF000049） | 77.0 |
| 幅 (EF000008) | 15.5 |
| 固定方法 | snap-on mounting |
| 原産国 | Germany |
| 高さ（EF000040） | 71.0 |
| 取り付け位置 | any |
| ● 初期値 | 0.9 |
| LKZ_FDB/カタログID | CC-IC10 |
| 梱包数量 | 1 |
| 製品ブランド名 | SIRIUS |
| 切り替え行動 | monostable |
| ● 保管中 | -20 ... +70 °C |
| 梱包寸法 | 85,50 x 103,00 x 77,50 |
| 製品説明 | Plug-in relay complete unit 1 W, 24 V DC LED module red Socket with logic isolation screw terminal |
| 周囲温度 | |
| 表示バージョンLED | Yes |
| 製品指定 | Coupling relay with plug-in relay |
| 保護クラス IP | IP20 |
| ● 運転中 | -40 ... +70 °C |
| ● 輸送中 | -20 ... +70 °C |
| ● フルスケール値 | 1.4 |
| 消費有効電力 | 0.4 W |
| 最小注文数量 | 5 |
| 製品ライフサイクル（PLM） | PM300:Active Product |
| ● AWGケーブル単線 | 1x (18 ... 14), 2x 18, 2x 16, 2x 14 |
| 一般製品承認 | Declaration of Conformity |
| 製品タイプの指定 | LZS |
| スイッチング接点の種類 | Changeover contact |
| 輸出管理規制 | AL : N / ECCN : EAR99 |
| 公称電流（EF000001） | - |
| 工場渡し標準リードタイム | 2 Day/Days |
| 原材料割増金 | None |
| パッケージサイズの測定単位 | MM |
| DCでの制御電源電圧 | |
| 物質の禁止（日付） | 05/01/2012 |
| 負荷時の動作周波数 | 360 1/h |
| 電気接続の種類 | screw-type terminals |
| 駆動、偏光（EF003355） | Polarized |
| LED表示付き（EF005950） | true |
| スイッチング接点の材質 | AgNi 90/10 |
| ソケット付き（EF003359） | true |
| スイッチング機能の設計 | changeover switch |
| 無負荷時の動作周波数 | 36 000 1/h |
| 製品コンポーネントプラグインソケット | Yes |
| スイッチ接点の種類（EF003358） | Single contact |
| 取り外し可能なクランプ付き（EF003340） | false |
| スナップオンソケットベースの設計 | Socket with logic isolation |
| 接続可能な導体断面積 | |
| 製品機能取り外し可能な端子 | No |
| 保護等級（IP）（EF005474） | IP20 |
| ドライブ、姿勢切り替え（EF003356） | Mono stable |
| 品番（市場向け品番） | LZS:RT3B4L24 |
| 作動用電圧タイプ（EF008242） | DC |
| 電気接続の種類（EF003961） | Screw connection |
| WEEE（2012/19/EU）回収義務 | Yes |
| 強制ガイド接点付き（EF003357） | false |
| リレー操作機構の設計 | poled |
| IEC 81346-2に準拠した参照コード | K |
| LEDによるステータス表示としてバージョンを表示 | LED red |
| ネジ式端子の締め付けトルク | 0.5 ... 0.7 N·m |
| 補助接点のCO接点数 | 1 |
| 補助接点のNC接点の数 | 0 |
| 補助接点のNO接点数 | 0 |
| 接続可能な導体断面の種類 | |
| ● 細撚り、芯線端処理 | 1x (1.0 ... 1.5), 2x 1.0, 2x 1.5 |
| 定格制御電源電圧 Us（DC）（EF003980） | ['-', '-'] |
| 正駆動スイッチング機能の設計 | No |
| 機械的耐用年数（スイッチングサイクル）標準 | 30 000 000 |
| 切替接点としての接点数（EF008257） | 1 |
| 地域別価格グループ / 本社価格グループ | 41H / 41H |
| 定格制御電源電圧 Us（AC 50HZ）（EF003978） | - |
| 定格制御電源電圧 Us（AC 60HZ）（EF003979） | - |
| 通常開接点の接点数（EF008256） | 0 |
| 接続可能な導体断面積としてコード化されたAWG番号 | |
| 入力電圧に関連するパーセントドロップアウト電圧 | 10 % |
| 通常閉接点の接点数（EF008255） | 0 |
| 動作範囲係数制御電源電圧定格値DC | |
| 電気的耐久性（スイッチングサイクル）AC-15、230 V（標準） | 70 000 |
| RoHS指令に基づく物質制限への準拠 | Since: 01.05.2012 |
| REACH第33条 候補者の最新リストに従って通知する義務 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 補助スイッチの短絡保護のためのヒューズリンクの設計が必要 | fuse gG: 10 A |
| 一般製品承認適合宣言その他の確認英国適合宣言確認 | General Product Approval |
製品説明
'SIRIUS Plug-in Relays, Full Element, 24V DC, 1 CO, Logic Separation
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Confirmation
製品資料
データシート
技術仕様と性能データ
ユーザーマニュアル
設置・操作ガイド
