M23-09S1N8A8002

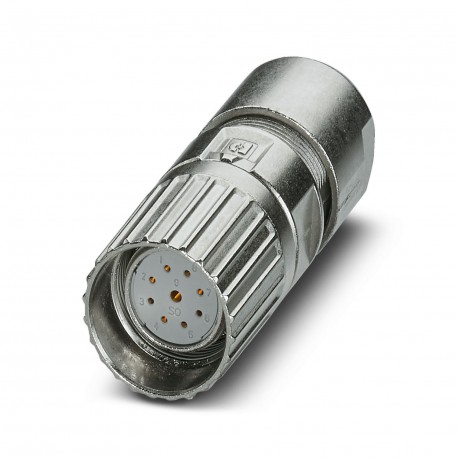

M23-09S1N8A8002 1629223 PHOENIX CONTACT Cable connector, M23 PRO, straight, shielded: yes, Screw locking, M2..
$0.00米ドル
3293 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:Order information: Order crimp contacts 8 x Ø 1 mm, 1 x Ø 2 mm separately
コーディング:N
応用:Signal
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | Order information: Order crimp contacts 8 x Ø 1 mm, 1 x Ø 2 mm separately |
| コーディング | N |
| 応用 | Signal |
| ヘッドデザイン | Socket |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M23 |
| 製品タイプ | Circular connector (cable-side) |
| 定格電圧 | 300 V |
| シール材 | FKM |
| ロックの種類 | Screw locking mechanism |
| 記事の改訂 | 07 |
| ハウジング材質 | GD-Zn |
| 接続方法 | Crimp connection |
| 接続プロファイル | 8+1 |
| 注文情報: | Order crimp contacts 8 x Ø 1 mm, 1 x Ø 2 mm separately |
| 汚染度 | 3 |
| 設置高さ | 2000 m |
| ポジション数 | 9 |
| Pgねじ接続 | none |
| 定格サージ電圧 | 2.5 kV |
| 過電圧カテゴリー | II |
| 回転方向 | Standard |
| 恒久的な温度 | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| 接点スイッチングタイプ | Socket |
| ケーブル外径 | 4 mm ... 8.5 mm |
| 断熱材 | PA 6.6 |
| 挿入/離脱サイクル | 100 |
| 定格電流電源接点 | 20 A |
| 定格電圧信号接点 | 300 V |
| 接点直径電源接点 | 2 mm |
| 周囲温度（動作） | -40 °C ... 105 °C (see to derating) |
| 接点直径信号接点 | 1 mm |
| 保護等級（プラグイン時） | IP66 / IP68 (2m / 24h) / IP69K |
| 信号接点あたりの公称電流 | 8 A |
| 周囲温度（保管/輸送） | 15 °C ... 25 °C |
| 許容湿度（保管/輸送） | 50 % ... 65 % |
| リッツ線断面積電力接点最大。 | 2.5 mm² |
| リッツ線断面積電力接点最小。 | 0.5 mm² |
| リッツ線断面積信号接点最大。 | 1 mm² |
| リッツ線断面積信号接点最小。 | 0.08 mm² |
製品説明
M23, Cable connector, M23 PRO, straight, shielded: yes, Screw lock, No. of poles: 8+1, Rotation direction: Standard, contact type: Female, Crimped connection, cable diameter range: 4 mm ... 8.5 mm, co
