M23-7ES198A8023

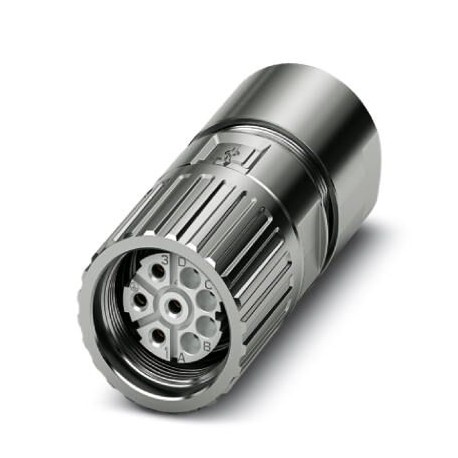

M23-7ES198A8023 1628821 PHOENIX CONTACT Cable connector, M23 PRO, straight short, shielded: yes, Screw locki..
$0.00米ドル
4149 在庫あり
主な仕様
GTIN:4055626617572
注文キー:1628821
（図面）:
カタログページ:Page 146 (C-2-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626617572 |
| 注文キー | 1628821 |
| （図面） | |
| カタログページ | Page 146 (C-2-2019) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| （ケーブルシールデータ） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 関税番号 | 85366990 |
| 注記（温度範囲） | Order information: Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately |
| 中国RoHS（ケーブルシールデータ） | Environmentally Friendly Use Period = 50 |
| eCl@ss 8.0 (分類) | 27440102 |
| eCl@ss 9.0 (分類) | 27440103 |
| ケーブル径（ハウジングデータ） | 7.5 mm ... 12 mm |
| 用途（温度範囲） | Power |
| シーリング材（ハウジングデータ） | FKM |
| 追加テキスト（温度範囲） | for max. connection cross section |
| 接点の種類（温度範囲） | Socket |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| 絶縁体材質（温度範囲） | PA 6.6 |
| 汚染度（温度範囲） | 3 |
| 設置高さ（温度範囲） | 2000 m |
| ポジション数（温度範囲） | 8 |
| 定格サージ電圧（温度範囲） | 4 kV |
| 過電圧カテゴリー（温度範囲） | III |
| ねじの種類（絶縁体のデータ） | M23 |
| 周囲温度（動作）（図面） | -40 °C ... 125 °C |
| 接点接続方式（温度範囲） | Crimp connection |
| ロックの種類（絶縁体のデータ） | Screw locking |
| ハウジング材質（絶縁体のデータ） | GD-Zn |
| 電源接点の定格電圧（温度範囲） | 630 V |
| 信号接点の定格電圧（温度範囲） | 250 V |
| 電源接点の定格電流（温度範囲） | 30 A |
| 電源接点の接触径（温度範囲） | 2 mm |
| 信号接点の接触径（温度範囲） | 1 mm |
| 電源接点のリッツ線断面積最大（温度範囲） | 4 mm² |
| 電源接点のリッツ線断面積最小（温度範囲） | 0.25 mm² |
| 25°Cにおける各信号接点の定格電流（温度範囲） | 9 A |
| 信号接点のリッツ線断面積最大（温度範囲） | 1 mm² |
| 信号接点のリッツ線断面積最小（温度範囲） | 0.06 mm² |
| 保護等級（プラグ挿入時）（絶縁体のデータ） | IP66 / IP68 (2m / 24h) / IP69K |
| 寸法図技術図面はダウンロード（図面）からご覧いただけます。 |
製品説明
M23, Cable connector, M23 PRO, Short straight, shielded: yes, Screw lock, No. of poles: 4+3+PE, contact type: Female, Crimped connection, cable diameter range: 7.5 mm ... 12 mm, The item does not cont
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Dimensional drawingTechnical drawings can be found under Downloads
