M23-7ES198A8023S

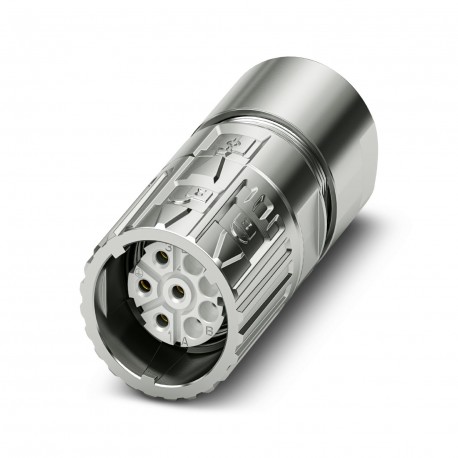

M23-7ES198A8023S 1628814 PHOENIX CONTACT Cable connector, M23 PRO, straight short, shielded: yes, ONECLICK f..
$0.00米ドル
4054 在庫あり
主な仕様
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
注記:Order information: Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately
応用:Power
ヘッドデザイン:Socket
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| 注記 | Order information: Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately |
| 応用 | Power |
| ヘッドデザイン | Socket |
| 安全に関する注意事項 | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| ねじの種類 | M23 |
| 製品タイプ | Circular connector (cable-side) |
| 定格電圧 | 630 V |
| シール材 | FKM |
| ロックの種類 | ONECLICK fast locking system |
| 記事の改訂 | 05 |
| ハウジング材質 | GD-Zn |
| 接続方法 | Crimp connection |
| 接続プロファイル | 4+3+PE |
| 注文情報: | Order crimp contacts 4 x Ø 1 mm, 4 x Ø 2 mm separately |
| 汚染度 | 3 |
| 設置高さ | 3000 m |
| ポジション数 | 8 |
| Pgねじ接続 | none |
| 定格サージ電圧 | 6 kV |
| 過電圧カテゴリー | III |
| 恒久的な温度 | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| 接点スイッチングタイプ | Socket |
| ケーブル外径 | 7.5 mm ... 12 mm |
| 断熱材 | PA 6.6 |
| 挿入/離脱サイクル | 100 |
| 定格電流電源接点 | 30 A |
| 定格電圧信号接点 | 250 V |
| 接点直径電源接点 | 2 mm |
| 周囲温度（動作） | -40 °C ... 105 °C (see to derating) |
| 接点直径信号接点 | 1 mm |
| 保護等級（プラグイン時） | IP66 / IP68 (2m / 24h) / IP69K |
| 信号接点あたりの公称電流 | 9 A |
| リッツ線断面積電力接点最大。 | 4 mm² |
| リッツ線断面積電力接点最小。 | 0.25 mm² |
| リッツ線断面積信号接点最大。 | 1 mm² |
| リッツ線断面積信号接点最小。 | 0.06 mm² |
製品説明
M23, Cable connector, M23 PRO, Short straight, shielded: yes, ONECLICK quick lock, No. of poles: 4+3+PE, contact type: Female, Crimped connection, cable diameter range: 7.5 mm ... 12 mm, The item does
