MACX MCR-EX-AP-2SD-25-35-LP-SP

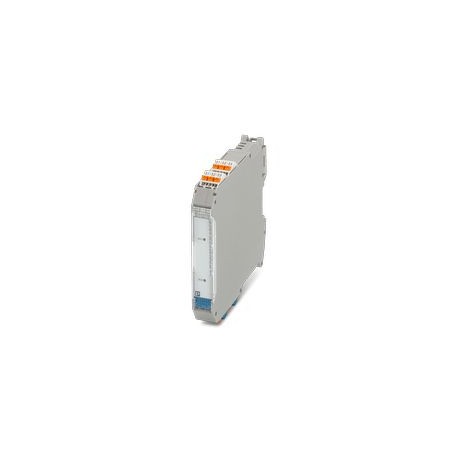

MACX MCR-EX-AP-2SD-25-35-LP-SP 1291186 PHOENIX CONTACT Ex i-Valve control block to activate Ex i magnetic va..
$386.66米ドル
57 在庫あり
主な仕様
:Da
深さ:113.7 mm
幅:17.5 mm
身長:107.8 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Da | |
| 深さ | 113.7 mm |
| 幅 | 17.5 mm |
| 身長 | 107.8 mm |
| 一般的な | Installation conditions influence the ambient temperature.Please refer to the “Control cabinet installation instructions”. |
| 高度 | ≤ 2000 m |
| 製品タイプ | Solenoid driver |
| 試験電圧 | 500 V (50 Hz, 60 s) |
| 取り付けタイプ | NS 35/15, NS 35/7,5 |
| 識別 | II (1) G [Ex ia Ga] IIC |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Yellow LED/per channel |
| チャンネル数 | 2 |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | Polyamide (PA 6.6) |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 断面積AWG | (converted acc. to IEC) |
| 取り付け位置 | vertical, horizontal |
| 消費電力 | 0.5 W (+ (lAx 37 mW/mA)) |
| 出力の説明 | intrinsically safe |
| 寸法図 | |
| Ex i 回路 (EPL) | Ga |
| スイッチング周波数 | ≤ 10 Hz |
| 保護の程度 | IP20 (Terminal blocks) |
| 電気的絶縁 | 4-way isolation |
| 最大出力 Po | 760 mW |
| 供給電圧範囲 | loop-powered, no external supply necessary |
| 設置後（EPL） | Gc |
| 規格・規制 | IEC/EN 60079-11 |
| 典型的な応答時間 | ≤ 18 ms |
| 典型的な電源オフ時間 | ≤ 50 ms |
| 最大出力電流 Io | 110 mA (Ex ia) |
| 最大出力電圧 Uo | 27.6 V |
| 定格絶縁電圧 | 375 VPP |
| スイッチングレベル「0」信号 | 0 V ... 5 V |
| スイッチングレベル「1」信号 | 18 V ... 31.2 V |
| 導体断面積 AWG | 24 ... 16 |
| 最大内部インダクタンス Li | negligible |
| 逆極性保護 | yes |
| 最大内部容量 Ci | 1.1 nF |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 電磁両立性 | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| 周囲温度（動作） | -20 °C ... 70 °C (Stand-alone device: any mounting position) |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 許容湿度（動作） | ≤ 95 % (non-condensing) |
| 安全関連最大電圧 Um | 253 V AC |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| I（単純回路）：最大外部誘導性Lo/最大外部容量Co | 100 mH / 3.5 µF |
| IIA（単純回路）：最大外部誘導性Lo/最大外部容量Co | 100 mH / 2.22 µF |
| IIB（単純回路）：最大外部誘導性Lo/最大外部容量Co | 9 mH / 667 nF |
| IIC（単純回路）：最大外部誘導性 Lo/最大外部容量 Co | 1.2 mH / 85 nF |
| IIB/IIIC（簡易回路）：最大外部誘導性Lo/最大外部容量Co | 1.8 mH / 665 nF |
製品説明
Ex i, Valve Control Block for Activating Ex i Magnetic Valves, Alarm Transmitters or Intrinsically Safe Indicators Installed in the Ex Zone. 2 channels, Loop-powered, 4-way separation, Safety Integrit
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
