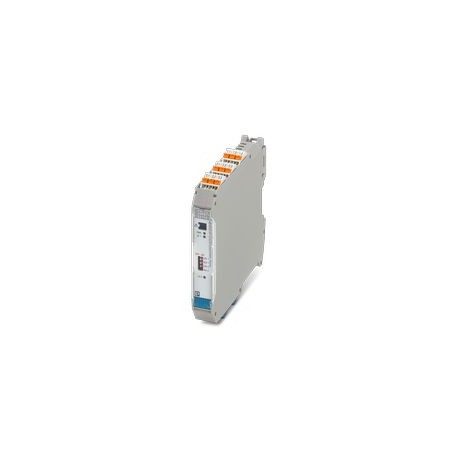

MACX MCR-EX-AP-2T-2I-SP
MACX MCR-EX-AP-2T-2I-SP 1290849 PHOENIX CONTACT Ex i-Temperature converters, input signals Ex i of resistanc..
$755.02米ドル
58 在庫あり
主な仕様
:100 Ω (per wire, 3, 4 conductor circuit)
負荷:0 Ω ... 600 Ω (per channel)
深さ:113.7 mm
幅:17.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 100 Ω (per wire, 3, 4 conductor circuit) | |
| 負荷 | 0 Ω ... 600 Ω (per channel) |
| 深さ | 113.7 mm |
| 幅 | 17.5 mm |
| 身長 | 107.8 mm |
| マークされた | II (1) G [Ex ia Ga] IIC |
| 一般的な | Accuracy, typical data in % of the basic measurement interval with UN, 23 °C |
| 高度 | ≤ 2000 m |
| 製品タイプ | Temperature Converter |
| 試験電圧 | 350 V (50 Hz, 60 sec) |
| 構成 | Software |
| 製品ファミリー | MACX Analog |
| シェル素材 | Polyamide (PA 6.6) |
| 供給電圧 | 18 V ... 31.2 V |
| 接続タイプ | Push-in connection |
| 深さNS 35/7.5 | 114.5 mm (fitted on DIN rail NS 35/7.5 according to EN 60715) |
| 寸法図 | |
| 消費電力 | ≤ 1.9 W |
| 保護指数 | IP20 (Terminals) |
| 取り付けタイプ | NS 35/15, NS 35/7.5 |
| ステータス表示 | Green LED (supply voltage) |
| チャンネル数 | 2 |
| チケットの説明 | Heat resistance |
| ガルバニック分離 | 5-way spacing |
| AWG導体セクション | (Converted according to IEC) |
| 接続技術 | 2, 3, 4 conductors |
| 電流出力信号 | 0 mA ... 20 mA (configurable) |
| 設置工事（EPL） | Gc |
| 最大出力 Por | 32 mW (linear characteristic curve) |
| 取り付け位置 | vertical, horizontal |
| 公称電源電圧 | 24 V DC |
| 最大出力電流 Ior | 19.7 mA |
| 最大出力電圧 Uor | 6.5 V |
| 剛性導体セクション | 0.2 mm² ... 1.5 mm² |
| 線形抵抗マージン | 50 Ω ... 500 Ω |
| 規格/仕様 | IEC/EN 60079-11 |
| 絶縁除去する長さ | 8 mm |
| 最大内部容量 Ci | despicable |
| 最大スイッチング電圧 | 30 V |
| 最大安全電圧 Um | 253 V AC |
| 最大スイッチング電流 | 100 mA |
| 絶縁電圧のサイジング | 375 VPP |
| 使用可能なセンサータイプ（CT） | B, E, J, K, N, R, S, T, L, U, XK |
| フレキシブル導体部 | 0.2 mm² ... 1.5 mm² |
| 使用可能なセンサータイプ（RTD） | Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100 |
| 内部インダクタンス最大 Li | despicable |
| 温度測定範囲 | -200 °C ... 1100 °C (Range depending on sensor type) |
| 測定範囲、温度 | ≥ 51 K (Range depending on sensor type) |
| 極性反転保護 | Yes |
| 周囲温度（サービス） | -20 °C ... 70 °C (Individual Equipment: Discretionary Mounting Position) |
| 電磁両立性 | Testing according to the following standards and requirements: EN 61326-1 for use in the industrial field, NAMUR NE 21 |
| 典型的な温度係数 | ≤ 0.1% (10K) |
| 本質安全回路（EPL） | Ga |
| 許容空気湿度（サービス） | ≤ 95% (non-condensing) |
| UL 94準拠の難燃性クラス | V0 |
| 許容総線抵抗最大。 | 50 Ω (per wire, 2-conductor circuit) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| I（単一電気回路）：最大外部インダクタンスLor/最大外部容量Cor | 700 mH / 1000 μF |
| IIA（単一電気回路）：最大外部インダクタンスLor/最大外部容量Cor | 700 mH / 1000 μF |
| IIB（単一電気回路）：外部インダクタンス最大Lor/最大外部容量Cor | 330 mH / 570 μF |
| IIC（単一電気回路）：最大外部インダクタンスLor/最大外部容量Cor | 90 mH / 25 μF |
製品説明
Ex i, Temperature converters, Ex i input signals of resistance thermometers in 2, 3 or 4 conductor technology, thermocouples and mV sources are converted to 0 mA / 4 mA non-Ex i signals... 20 mA activ
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
