| パラメータ | 価値 |
|---|---|
| 2 mA ... 22 mA (Function area) | |
| 負荷 | 0 Ω ... 600 Ω |
| 注記 | With connection of measuring transducers |
| 深さ | 113.7 mm |
| 幅 | 17.5 mm |
| 身長 | 112.5 mm |
| 一般的な | Installation conditions influence the ambient temperature.Please refer to the “Control cabinet installation instructions”. |
| 高度 | ≤ 2000 m |
| 入力信号 | Current |

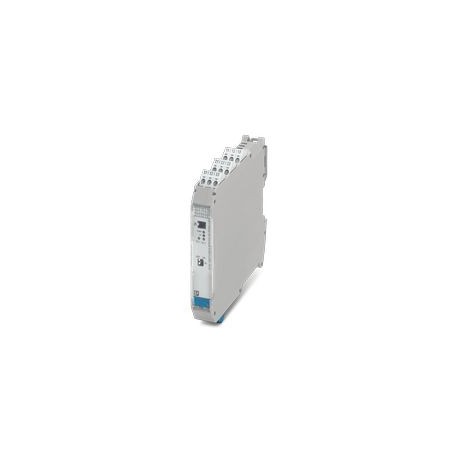

| 製品タイプ | Repeater power supplies |
| ねじ山 | M3 |
| 試験電圧 | 350 V (50 Hz, 60 s) |
| 入力電流 | ≤ 50 mA (for mA sources) |
| 取り付けタイプ | NS 35/15, NS 35/7,5 |
| 識別 | II (1) G [Ex ia Ga] IIC |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Green LED (supply voltage) |
| 直線性誤差 | ≤ 0.1 % |
| チャンネル数 | 1 |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | Polyamide (PA 6.6) |
| 入力電流Ii | 100 mA |
| 入力電圧Ui | 30 V |
| 無負荷電圧 | ≤ 26 V |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection |
| 断面積AWG | (converted acc. to IEC) |
| 取り付け位置 | vertical, horizontal |
| 消費電力 | 1.5 W (RL250 Ω) |
| 出力の説明 | Current output (active) |
| 寸法図 | |
| Ex i 回路 (EPL) | Ga |
| サポートされているプロトコル | HART-transparent |
| 現在の入力信号 | 4 mA ... 20 mA (with HART) |
| 保護の程度 | IP20 (Terminal blocks) |
| 電気的絶縁 | 4-way isolation |
| 回線障害検出 | < 3.6 mA (Line break) |
| 最大出力 Po | 574 mW |
| 供給電圧範囲 | 18 V ... 31.2 V |
| 典型的なオフセット誤差 | ≤ 0.1 % |
| 電流出力信号 | 4 mA ... 20 mA (with HART) |
| 設置後(EPL) | Gc |
| 短絡電流 | ≤ 35 mA |
| 規格・規制 | IEC/EN 60079-11 |
| 典型的な応答時間 | < 80 ms |
| 典型的な電源オフ時間 | < 100 ms |
| 接点スイッチングタイプ | 2 N/O contacts |
| 最大出力電流 Io | 87.9 mA |
| 最大出力電圧 Uo | 27 V |
| 最大スイッチング電流 | 100 mA |
| 公称電源電圧 | 24 V DC |
| 出力リップル(電流) | ≤ 40 µA (effective) |
| 入力の説明 | active and passive current input, intrinsically safe |
| 定格絶縁電圧 | 375 VPP |
| 周波数測定範囲 | 0.5 kHz ... 10 kHz (bidirectional HART transmission) |
| 最大スイッチング電圧 | 30 V |
| 導体断面積 AWG | 24 ... 14 |
| 最大内部インダクタンス Li | negligible |
| 逆極性保護 | yes |
| 最大内部容量 Ci | negligible |
| 信号伝達挙動 | In = Out |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| 入力抵抗電流入力 | > 250 Ω (for mA sources) |
| 周囲温度(動作) | -40 °C ... 70 °C (Stand-alone device: any mounting position) |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度(動作) | ≤ 95 % (non-condensing) |
| 温度係数(標準) | ≤ 0.1 % (10 K) |
| 安全関連最大電圧 Um | 253 V AC |
| UL 94準拠の難燃性評価 | V0 |
| 周囲温度(保管/輸送) | -40 °C ... 80 °C |
| IIC(混合回路):最大外部誘導性 Lo/最大外部容量 Co | 1 mH / 56 nF, 0.5 mH / 72 nF, 0.2 mH / 90 nF |
| IIC(単純回路):最大外部誘導性 Lo/最大外部容量 Co | 2.3 mH / 90 nF |
| IIB/IIIC(混合回路):最大外部インダクタンスLo/最大外部容量Co | 10 mH / 290 nF, 1 mH / 380 nF, 0.2 mH / 600 nF |
| IIB/IIIC(簡易回路):最大外部誘導性Lo/最大外部容量Co | 14 mH / 705 nF |
