MACX MCR-EX-SL-2NAM-R-UP

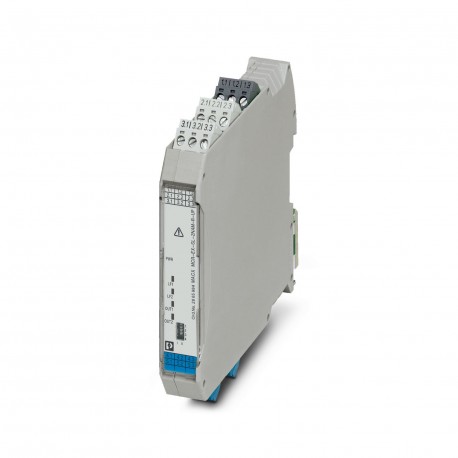

MACX MCR-EX-SL-2NAM-R-UP 2865984 PHOENIX CONTACT Isolation amplifier
$0.00米ドル
3699 在庫あり
主な仕様
:typ. 6 ms (N/O contact: ON/OFF)
EMC:A
注記:and EN 61326
タイプ:Ex i signal conditioners with SIL functional safety
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| typ. 6 ms (N/O contact: ON/OFF) | |
| EMC | A |
| 注記 | and EN 61326 |
| タイプ | Ex i signal conditioners with SIL functional safety |
| 色 | gray (RAL 7042) |
| 深さ | 113.7 mm |
| 幅 | 17.5 mm |
| 身長 | 112.5 mm |
| 高度 | ≤ 2000 m (The technical data refers to altitudes ≤2000 m above mean sea level. For altitudes >2000 m above mean sea level, refer to the data sheet.) |
| 湿度 | B |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | A |
| 絶縁 | Safe isolation |
| 証明書 | CE-compliant |
| 指定 | Electromagnetic RF field |
| 温度 | B |
| 高さの範囲 | > 2000 m ... 3000 m |
| 製品タイプ | Isolating switch transf. |
| ねじ山 | M3 |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 構成 | DIP switches |
| 最大直径 | 2 mm |
| 取り付けタイプ | DIN rail mounting |
| 識別 | II (1) G [Ex ia Ga] IIC |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Green LED (supply voltage) |
| チャンネル数 | 2 |
| 記事の改訂 | 12 |
| 接触材料 | AgSnO2, hard gold-plated |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | PA 6.6-FR |
| 無負荷電圧 | 8 V DC |
| 入力数 | 2 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection |
| 出力数 | 2 |
| 消費電力 | < 1.1 W |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 寸法図 | |
| Ex i 回路 (EPL) | Ga |
| 保護の程度 | IP20 (not assessed by UL) |
| 電気的絶縁 | 3-way isolation |
| 評価基準 | A |
| 回線障害検出 | < 0.05 mA ... 0.35 mA (Line break) |
| 最大出力 Po | 25 mW |
| 過電圧カテゴリー | III |
| 供給電圧範囲 | 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| スイッチングヒステリシス | < 0.2 mA |
| 設置後（EPL） | Gc |
| 短絡電流 | 8 mA |
| 規格・規制 | IEC/EN 60079-11 |
| 接点スイッチングタイプ | 1 changeover contact per channel |
| 最大出力電流 Io | 10.3 mA |
| 最大出力電圧 Uo | 9.56 V |
| ステップ応答（10～90%） | typ. 6 ms (N/O contact: OFF/ON) |
| 利用可能な入力ソース | NAMUR proximity sensors (IEC/EN 60947-5-6) |
| 入力の説明 | Intrinsically safe |
| 最大消費電流 | < 80 mA |
| 定格絶縁電圧 | 375 VPP |
| 推奨最小負荷 | 5 V / 10 mA |
| 最大スイッチング電圧 | 250 V AC (2 A, 60 Hz) |
| 最大スイッチング容量 | 500 VA |
| 導体断面積 AWG | 24 ... 14 |
| 最大内部インダクタンス Li | negligible |
| 最大内部容量 Ci | negligible |
| 公称電源電圧範囲 | 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 周囲温度（動作） | -40 °C ... 60 °C (Any mounting position) |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 10 % ... 95 % (non-condensing) |
| 安全関連最大電圧 Um | 253 V AC/DC (Supply terminals) |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| スイッチング閾値「0」信号電流 | < 1.2 mA (blocking) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| スイッチング閾値「1」信号、電流 | > 2.1 mA (conductive) |
| 入力と出力間の電気的絶縁 | yes |
| 公称条件での最大消費電力 | ≤ 1.3 W |
| IIC（混合回路）：最大外部誘導性 Lo/最大外部容量 Co | 100 mH / 510 nF, 50 mH / 580 nF, 5 mH / 600 nF, 1 mH / 600 nF, 10 µH / 600 nF |
| IIC（単純回路）：最大外部誘導性 Lo/最大外部容量 Co | 300 mH / 3.6 µF |
| IIB/IIA/I（混合回路）：最大外部インダクタンスLo/最大外部容量Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
| IIB/IIIC（簡易回路）：最大外部誘導性Lo/最大外部容量Co | 1000 mH / 26 µF |
製品説明
NAMUR Ex-i 2-channel separation amplifier with wide power range for proximity detectors and switches. A relay with switched contact per channel is available as a signal output. Fault detection (LFD),
