MACX MCR-EX-SL-IDSI-I

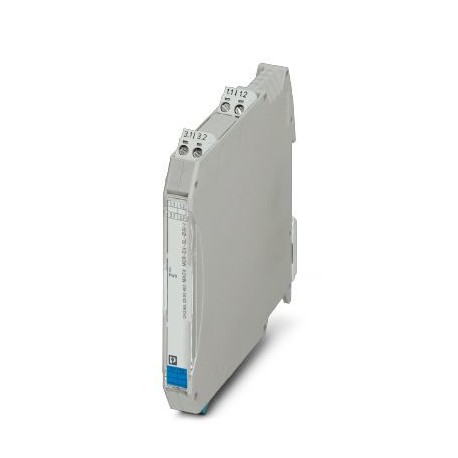

MACX MCR-EX-SL-IDSI-I 2865405 PHOENIX CONTACT Output signal conditioner
$0.00米ドル
4256 在庫あり
主な仕様
GTIN:4046356160421
注文キー:2865405
（EMCデータ）:IIB
カタログページ:Page 144 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356160421 |
| 注文キー | 2865405 |
| （EMCデータ） | IIB |
| カタログページ | Page 144 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| （入力データ） | < 730 Ω (22.5 mA) |
| 高さ（注） | 99 mm |
| ATEX（EMCデータ） | II (1) G [Ex ia Ga] IIC/IIB |
| グループ（EMCデータ） | IIC |
| IECEx（EMCデータ） | [Ex ia Ga] IIC/IIB |
| 原産国 | DE (Germany) |
| （接続データ） | Ex nA [ia Ga] IIC/IIB T4 Gc |
| 関税番号 | 85437090 |
| （周囲条件） | 4 mA ... 20 mA |
| DNV GL-EMC（EMCデータ） | B |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II (1) G [Ex ia Ga] IIC/IIB |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326 |
| 指定（EMCデータ） | Electromagnetic RF field |
| 色（接続データ） | gray |
| HART機能（一般） | Yes |
| IECEx（接続データ） | [Ex ia Ga] IIC/IIB |
| 指定（安全性データ） | Electromagnetic RF field |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | Class I Div 2; IS for Class I, II, III Div 1 |
| DNV GL-湿度（EMCデータ） | B |
| 出力リップル（入力データ） | < 20 mVrms |
| 信号出力（入力データ） | Current output |
| DNV GL-エンクロージャ（EMCデータ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（EMCデータ） | A |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant, additionally EN 61326 |
| DNV GL-温度（EMCデータ） | B |
| 指定（接続データ） | Output/supply |
| 最大高度（寸法） | ≤ 2000 m |
| サポートされているプロトコル（全般） | HART |
| （データ通信（バイパス）） | 12.2 x 10-4(10 years) |
| 消費電力（出力データ） | < 1.1 W (at 24 V DC / 20 mA) |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| 規格/規制（EMCデータ） | EN 61000-4-3 |
| ステータス表示（接続データ） | Green LED (supply voltage) |
| UL、米国/カナダ（接続データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| チャンネル数（接続データ） | 1 |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (intrinsically safe) |
| グループ（安全特性データ） | IIB |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 伝送挙動（入力データ） | 1:1 to input signal |
| λDD（データ通信（バイパス）） | 0 |
| λDU（データ通信（バイパス）） | 2.79 x 10-8(27.9 FIT) |
| λSD（データ通信（バイパス）） | 0 |
| λSU（データ通信（バイパス）） | 4.965 x 10-7(496.5 FIT) |
| 規格・規制（安全データ） | EN 61000-4-3 |
| 入力インピーダンス（周囲条件） | > 100 kΩ (If there is a line fault) |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 139.300 g |
| 汚染度（接続データ） | 2 |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大消費電流（出力データ） | < 46 mA (at 24 V DC / 20 mA) |
| 過電圧カテゴリー（接続データ） | II |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| ステップ応答（10～90％）（接続データ） | < 140 µs (for 4 mA ... 20 mA step) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 機器タイプ（データ通信（バイパス）） | Type A |
| 負荷/出力負荷電流出力（入力データ） | < 800 Ω (20 mA) |
| 最大伝送エラー（接続データ） | < 0.1 % (of final value) |
| 入力電圧制限（周囲条件） | 5.4 V (at 20 mA) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| UL 94準拠の難燃性評価（EMCデータ） | V0 |
| 最大出力 Po (安全特性データ) | 633 mW |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 整合性要件（データ通信（バイパス）） | IEC 61508 - High demand |
| 最大出力電流 Io (安全特性データ) | 92 mA |
| 最大出力電圧Uo（安全特性データ） | 27.7 V |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 診断範囲（DC）（データ通信（バイパス）） | DCS=0 %, DCD=0 % |
| 最大外部容量 Co （安全特性データ） | 663 nF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大外部誘導性 Lo (安全特性データ) | 4 mH |
| 安全側故障率（SFF）（データ通信（バイパス）） | 94.68 % |
| 安全度水準（SIL）（データ通信（バイパス）） | 2 |
| 安全関連最大電圧Um（安全特性データ） | 253 V AC (125 V DC) |
| 1時間あたりの危険故障確率（PFHD）（データ通信（バイパス）） | 2,79 x 10-8 |
| 要求時危険故障確率（PFDAVG）（データ通信（バイパス）） | 1.22 x 10-4(1 year) |
