MACX MCR-EX-SL-RPSS-2I-2I

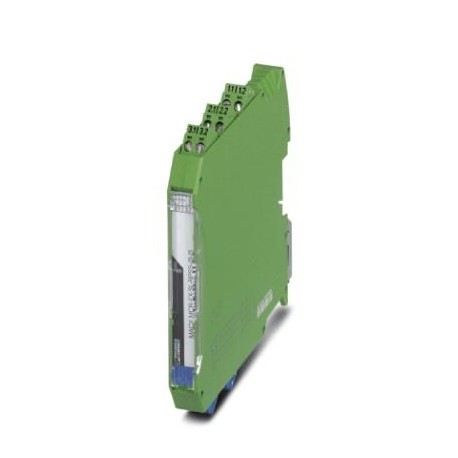

MACX MCR-EX-SL-RPSS-2I-2I 2865382 PHOENIX CONTACT Signal isolator
$0.00米ドル
4890 在庫あり
主な仕様
GTIN:4046356160407
注文キー:2865382
カタログページ:Page 142 (C-5-2017)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356160407 |
| 注文キー | 2865382 |
| カタログページ | Page 142 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| （入力データ） | > 22.5 mA (In the event of cable short circuit at the input (as per NE 43)) |
| 高さ（注） | 99 mm |
| （安全性データ） | IIB |
| 原産国 | DE (Germany) |
| （接続データ） | Ex nA [ia Ga] IIC T4 Gc |
| ATEX（安全データ） | II (1) G [Ex ia Ga] IIC |
| グループ（安全性データ） | IIC |
| IECEx（安全データ） | [Ex ia Ga] IIC |
| 関税番号 | 85437090 |
| SIL（接続データ） | 3 |
| ATEX（接続データ） | II (1) G [Ex ia Ga] IIC |
| 色（接続データ） | green |
| HART機能（一般） | Yes |
| IECEx（接続データ） | [Ex ia Ga] IIC |
| DNV GL-EMC（安全データ） | A |
| 適合性（安全データ） | CE-compliant, additionally EN 61326 |
| 信号出力（入力データ） | Current output |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 騒音放出（安全データ） | EN 61000-6-4 |
| UL、米国/カナダ（安全データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| 適合性（接続データ） | CE-compliant, additionally EN 61326 |
| DNV GL-湿度（安全データ） | B |
| 指定（接続データ） | Output 1/output 2/ power supply |
| 最大高度（寸法） | ≤ 2000 m |
| サポートされているプロトコル（全般） | HART |
| DNV GL-エンクロージャ（安全データ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（安全データ） | A |
| 消費電力（出力データ） | < 1.4 W (at 24 V DC / 20 mA) |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| DNV GL-温度（安全データ） | B |
| ステータス表示（接続データ） | Green LED (supply voltage) |
| UL、米国/カナダ（接続データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| チャンネル数（接続データ） | 2 |
| 信号入力（周囲条件） | Intrinsically safe |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA (active) |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 伝送挙動（入力データ） | 1:1 to input signal |
| グループ（データ通信（バイパス）） | IIB |
| 公称電源電圧（出力データ） | 24 V DC |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 163.800 g |
| 汚染度（接続データ） | 2 |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 1.5 kV (50 Hz, 1 min., test voltage) |
| 最大消費電流（出力データ） | < 100 mA (24 V / 20 mA) |
| 過電圧カテゴリー（接続データ） | II |
| 干渉放射（接続データ） | EN 61000-6-4 |
| ステップ応答（10～90％）（接続データ） | < 1.3 ms (for 4 mA ... 20 mA step) |
| 現在の入力信号（周囲条件） | 4 mA ... 20 mA |
| 電磁両立性（安全データ） | Conformance with EMC directive |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力（入力データ） | ≤ 450 Ω (20 mA) |
| 最大伝送エラー（接続データ） | < 0.1 % (of final value) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 伝送エラー、標準（接続データ） | < 0.05 % (of final value) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 送信機電源電圧（周囲条件） | > 16 V (20 mA) |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 最大出力電力 Po (データ通信 (バイパス)) | 587 mW |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| 最大出力電流 Io (データ通信(バイパス)) | 93 mA |
| 最大出力電圧Uo（データ通信（バイパス）） | 25.2 V |
| 低負荷/過負荷信号範囲（周囲条件） | 0 mA ... 24 mA |
| エラー発生時の出力動作（入力データ） | < 3.6 mA (In the event of cable break at the input (as per NE 43)) |
| 最大外部容量 Co (データ通信(バイパス)) | 820 nF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大外部誘導性 Lo (データ通信 (バイパス)) | 4 mH |
| 安全関連最大電圧 Um (データ通信（バイパス）) | 253 V AC (125 V DC) |
製品説明
Power signal conditioner for intrinsically safe power transducer, 2 channels; HART transparent. It powers intrinsically safe 2-conductor power transducers and transmits the 4 mA signal ... 20 mA from
