MACX MCR-EX-SL-RPSSI-I-UP

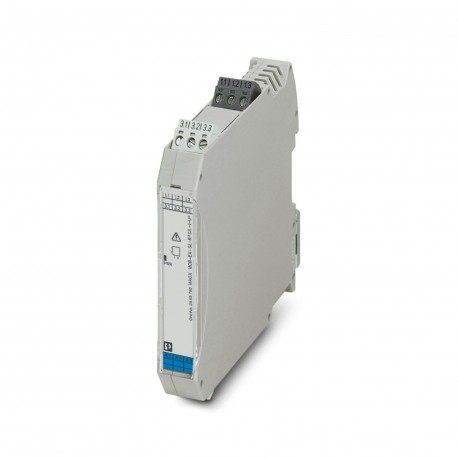

MACX MCR-EX-SL-RPSSI-I-UP 2865793 PHOENIX CONTACT Power/input isolating amplifier
$0.00米ドル
3179 在庫あり
主な仕様
GTIN:4046356324694
注文キー:2865793
（EMCデータ）:IIB
カタログページ:Page 143 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356324694 |
| 注文キー | 2865793 |
| （EMCデータ） | IIB |
| カタログページ | Page 143 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| （入力データ） | 0 mA (Cable short-circuit in the input) |
| 高さ（注） | 99 mm |
| ATEX（EMCデータ） | II (1) G [Ex ia Ga] IIC/IIB |
| グループ（EMCデータ） | IIC |
| IECEx（EMCデータ） | [Ex ia Ga] IIC/IIB |
| 原産国 | DE (Germany) |
| （接続データ） | Ex nA [ia Ga] IIC/IIB T4 Gc |
| 関税番号 | 85437090 |
| （周囲条件） | 4 mA ... 20 mA |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II (1) G [Ex ia Ga] IIC/IIB |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326 |
| 指定（EMCデータ） | Conducted interferences |
| 色（接続データ） | gray |
| HART機能（一般） | Yes |
| IECEx（接続データ） | [Ex ia Ga] IIC/IIB |
| 指定（出力データ） | Signal conditioner operation |
| 指定（安全性データ） | Conducted interferences |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | Class I Div 2; IS for Class I, II, III Div 1 |
| 出力リップル（入力データ） | < 20 mVrms |
| 信号出力（入力データ） | Current output (active and passive) |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant, additionally EN 61326 |
| 指定（接続データ） | Input/power supply |
| 最大高度（寸法） | ≤ 2000 m |
| サポートされているプロトコル（全般） | HART |
| 消費電力（出力データ） | < 1.1 W (24 V DC/ 20 mA) |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| ステータス表示（接続データ） | Green LED (supply voltage) |
| UL、米国/カナダ（接続データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| チャンネル数（接続データ） | 1 |
| 信号入力（周囲条件） | Passive current input, intrinsically safe |
| 電圧降下（周囲条件） | < 3.5 V (in input isolating amplifier operation) |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (active) |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| 伝送挙動（入力データ） | 1:1 to input signal |
| 電圧出力信号（入力データ） | 0 V ... 5 V (internal resistance, 250 Ω, 0.1%) |
| グループ（データ通信（バイパス）） | IIB |
| 規格・規制（安全データ） | EN 61000-4-6 |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 185.000 g |
| 汚染度（接続データ） | 2 |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大消費電流（出力データ） | < 45 mA (24 V DC/ 20 mA) |
| 過電圧カテゴリー（接続データ） | II |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 操作（データ通信（バイパス）） | Signal conditioner operation |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| ステップ応答（10～90％）（接続データ） | < 600 µs (for 4 mA ... 20 mA step) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 公称電源電圧範囲（出力データ） | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力（入力データ） | < 600 Ω (20 mA) |
| 最大伝送エラー（接続データ） | < 0.1 % (of final value) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 伝送エラー、標準（接続データ） | < 0.05 % (of final value) |
| 利用制限（主要商業データ） | 1 |
| 入力電流Ii（データ通信（バイパス）） | ≤ 150 mA |
| 入力電圧Ui（データ通信（バイパス）） | ≤ 30 V |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 送信機電源電圧（周囲条件） | > 16 V (20 mA) |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| UL 94準拠の難燃性評価（EMCデータ） | V0 |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 最大出力電力 Po (データ通信 (バイパス)) | 587 mW |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 最大出力電流 Io (データ通信(バイパス)) | 93 mA |
| 最大出力電圧Uo（データ通信（バイパス）） | 25.2 V |
| エラー発生時の出力動作（入力データ） | 0 mA (Cable break in the input) |
| 最大外部容量 Co (データ通信(バイパス)) | 820 nF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大外部誘導性 Lo (データ通信 (バイパス)) | 4 mH |
| 最大内部容量 Ci (データ通信 (バイパス)) | negligible |
| 安全関連最大電圧 Um (データ通信（バイパス）) | 253 V AC/DC (Supply terminals) |
| 測定範囲最終値からの典型的な偏差（安全データ） | 1 % |
製品説明
Intrinsically safe input and power signal conditioner with HART transparency. Transmits 0/4 signals ... 20 mA powered or active from the Ex zone to a load (active or passive) in the safe zone. SIL 2 (
