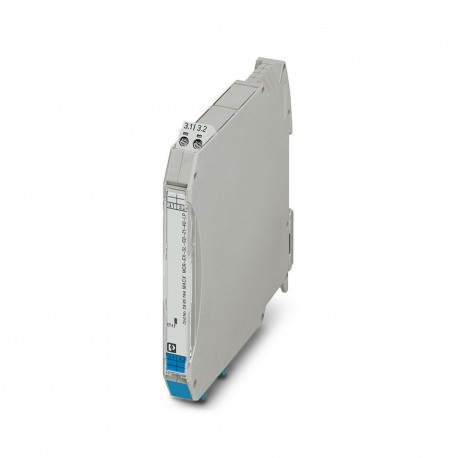

MACX MCR-EX-SL-SD-21-40-LP
MACX MCR-EX-SL-SD-21-40-LP 2865764 PHOENIX CONTACT Solenoid driver
$0.00米ドル
3930 在庫あり
主な仕様
:Bürkert Coil AC 10 standard
EMC:A
注記:This is an extract of possible combinations of valves and solenoid drivers.
タイプ:Ex i signal conditioners with SIL functional safety
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| Bürkert Coil AC 10 standard | |
| EMC | A |
| 注記 | This is an extract of possible combinations of valves and solenoid drivers. |
| タイプ | Ex i signal conditioners with SIL functional safety |
| 色 | gray (RAL 7042) |
| 深さ | 113.7 mm |
| 幅 | 12.5 mm |
| 身長 | 112.5 mm |
| 高度 | ≤ 2000 m (The technical data refers to altitudes ≤2000 m above mean sea level. For altitudes >2000 m above mean sea level, refer to the data sheet.) |
| 湿度 | B |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | A |
| 絶縁 | Safe isolation |
| 証明書 | CE-compliant |
| 温度 | B |
| 高さの範囲 | > 2000 m ... 3000 m |
| 製品タイプ | Solenoid driver |
| ねじ山 | M3 |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 最大直径 | 2 mm |
| 取り付けタイプ | DIN rail mounting |
| 応答時間 | < 20 ms |
| 識別 | I (M1) [Ex ia Ma] I |
| 入力電力Pi | negligible |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 出力電圧 | ≥ 10 V DC (40 mA) |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Yellow LED (switching state / status, lights up when output circuit is active) |
| チャンネル数 | 1 |
| 記事の改訂 | 14 |
| 適合バルブ | ASCO Coil 195 |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | PA 6.6-FR |
| 無負荷電圧 | > 21.9 V DC |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection |
| 出力数 | 1 |
| 消費電力 | < 1.055 W |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 電流制限 | > 40 mA |
| 出力の説明 | intrinsically safe |
| 寸法図 | |
| Ex i 回路 (EPL) | Ga |
| 短絡防止 | yes |
| 保護の程度 | IP20 (not assessed by UL) |
| 電気的絶縁 | 2-way isolation |
| 最大出力 Po | 550 mW |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | loop-powered, no external supply necessary |
| 電圧入力信号 | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| 設置後（EPL） | Gc |
| 規格・規制 | IEC/EN 60079-11 |
| 最大出力電流 Io | 87 mA |
| 最大出力電圧 Uo | 25.1 V |
| 定格絶縁電圧 | 375 VPP |
| 最大電流入力信号 | 65 mA (Ue= 24 V DC) |
| 導体断面積 AWG | 24 ... 14 |
| 最大内部インダクタンス Li | negligible |
| 最大内部容量 Ci | negligible |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 最大内部抵抗Ri | 287 Ω |
| 周囲温度（動作） | -40 °C ... 60 °C (Any mounting position) |
| 最大温度係数 | 0.01 %/K |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 10 % ... 95 % (non-condensing) |
| 安全関連最大電圧 Um | 253 V AC |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| IIC（混合回路）：最大外部誘導性 Lo/最大外部容量 Co | 2 mH / 50 nF, 0.5 mH / 70 nF, 0.15 mH / 100 nF |
| IIC（単純回路）：最大外部誘導性 Lo/最大外部容量 Co | 4.7 mH / 0.108 µF |
| IIA/I（混合回路）：最大外部インダクタンスLo/最大外部容量Co | 20 mH / 600 nF, 5 mH / 610 nF, 1 mH / 640 nF, 0.1 mH / 1000 nF |
| IIA/I（単純回路）：最大外部誘導性Lo/最大外部容量Co | 37.6 mH / 2.93 µF |
| IIB/IIIC（混合回路）：最大外部インダクタンスLo/最大外部容量Co | 5 mH / 300 nF, 0.5 mH / 500 nF |
| IIB/IIIC（簡易回路）：最大外部誘導性Lo/最大外部容量Co | 18.8 mH / 0.83 µF |
製品説明
Ex i valve control block. For intrinsically safe activation of Ex i magnetic valves, alarm components or LEDs installed in the Ex zone. Current limitation to 40 mA. For gases up to group IIC, loop-fed
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
