MACX MCR-EX-SL-SD-21-60-LP

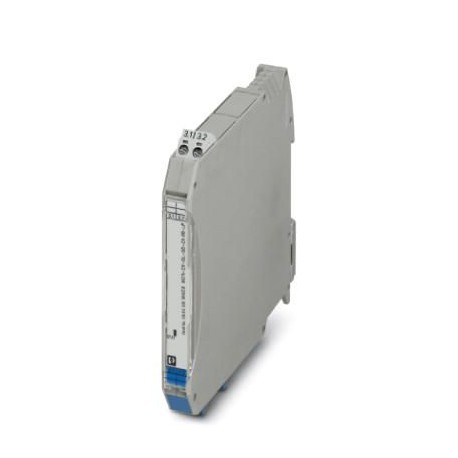

MACX MCR-EX-SL-SD-21-60-LP 2865515 PHOENIX CONTACT Solenoid driver
$0.00米ドル
4670 在庫あり
主な仕様
GTIN:4046356160575
注文キー:2865515
（一般的な）:0 (10 years)
カタログページ:Page 163 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356160575 |
| 注文キー | 2865515 |
| （一般的な） | 0 (10 years) |
| カタログページ | Page 163 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| 高さ（注） | 99 mm |
| （出力データ） | Parker Coil VZ95 482160.01 EEx ia IIB T6 |
| （安全性データ） | IIA |
| λDD（一般） | 0 |
| λDU（一般） | 0 |
| λSD（一般） | 0 |
| λSU（一般） | 2.84 x 10-7(284 FIT) |
| 原産国 | DE (Germany) |
| （接続データ） | Ex nA [ia IIB Ga] IIC T4 Gc |
| ATEX（安全データ） | II (1) G [Ex ia Ga] IIB/IIA |
| 注記（出力データ） | This is an extract of possible combinations of valves and solenoid drivers. |
| グループ（安全性データ） | IIB |
| IECEx（安全データ） | [Ex ia Ga] IIB/IIA |
| 関税番号 | 85437090 |
| SIL（接続データ） | 3 |
| ATEX（接続データ） | II (1) G [Ex ia Ga] IIB/IIA |
| 色（接続データ） | gray |
| IECEx（接続データ） | [Ex ia Ga] IIB/IIA |
| DNV GL-EMC（安全データ） | A |
| 装備の種類（一般） | Type A |
| 適合性（安全データ） | CE-compliant, additionally EN 61326 |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 騒音放出（安全データ） | EN 61000-6-4 |
| UL、米国/カナダ（安全データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| 適合性（接続データ） | CE-compliant, additionally EN 61326 |
| DNV GL-湿度（安全データ） | B |
| 指定（接続データ） | Output/input |
| 最大高度（寸法） | ≤ 2000 m |
| 適合バルブ（出力データ） | ASCO Coil 302 (12 V) |
| DNV GL-エンクロージャ（安全データ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（安全データ） | A |
| 誠実性要件（一般） | IEC 61508 - Low demand |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| DNV GL-温度（安全データ） | B |
| ステータス表示（接続データ） | Yellow LED (switching state / status, lights up when output circuit is active) |
| UL、米国/カナダ（接続データ） | Class I Div 2; IS for Class I, II, III Div 1 |
| チャンネル数（接続データ） | 1 |
| 診断範囲（DC）（一般） | DCS=0 %, DCD=0 % |
| グループ（安全特性データ） | IIA |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 応答時間（周囲条件） | 20 ms |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 120.800 g |
| 汚染度（接続データ） | 2 |
| 消費電力（対応バルブ） | < 1.325 W |
| 安全側故障率（SFF）（一般） | 100 % |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 過電圧カテゴリー（接続データ） | II |
| 安全度水準（SIL）（一般） | 3 |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 電磁両立性（安全データ） | Conformance with EMC directive |
| 入力電力Pi（安全特性データ） | negligible |
| 周囲温度（動作）（寸法） | -40 °C ... 60 °C (any mounting position, pay attention to the derating curve in the data sheet) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | 1 |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大出力 Po (安全特性データ) | 1.18 W |
| 最大温度係数（接続データ） | 0.01 %/K |
| 最大出力電流 Io (安全特性データ) | 188 mA |
| 最大出力電圧Uo（安全特性データ） | 25.1 V |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| UL 94準拠の難燃性評価（安全データ） | V0 |
| 最大外部容量 Co （安全特性データ） | 2.93 µF |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 最大内部インダクタンス Li (安全特性データ) | negligible |
| 最大外部誘導性 Lo (安全特性データ) | 7.5 mH |
| 最大内部容量 Ci (安全特性データ) | negligible |
| 安全関連最大電圧Um（安全特性データ） | 253 V AC (125 V DC) |
| 要求時危険故障確率（PFDAVG）（一般） | 0 (1 year) |
| 出力特性曲線：出力抵抗（周囲条件） | 133.4 Ω (Internal resistance Ri) |
製品説明
Ex i valve control block. For intrinsically safe activation of magnetic Ex i valves, alarm components or LEDs installed in the Ex zone. Current limitation to 58 mA. For gases up to group IIB, loop-fed
