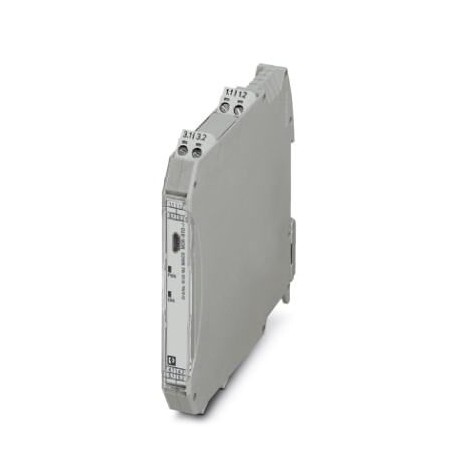

MACX MCR-RTD-I
MACX MCR-RTD-I 1050192 PHOENIX CONTACT Temperature transducer, converts signals from resistance temperature ..
$0.00米ドル
4088 在庫あり
主な仕様
GTIN:4055626666105
注文キー:1050192
（図面）:
（EMCデータ）:EN 61000-4-4
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626666105 |
| 注文キー | 1050192 |
| （図面） | |
| （EMCデータ） | EN 61000-4-4 |
| カタログページ | Page 130 (C-5-2019) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| （入力データ） | 4 mA ... 20 mA (SIL) |
| 高さ（注） | 112.5 mm |
| （電源） | 2.5 kV (50 Hz, 1 min., test voltage) |
| ATEX（EMCデータ） | II 3 G Ex ec ic IIC T4 Gc |
| IECEx（EMCデータ） | Ex ec ic IIC T4 Gc |
| UNSPSC 11（ETIM） | 39121008 |
| 原産国 | DE (Germany) |
| ETIM 2.0（eCl@ss） | EC001446 |
| ETIM 3.0（eCl@ss） | EC001446 |
| ETIM 4.0（eCl@ss） | EC001446 |
| ETIM 5.0 (eCl@ss) | EC001446 |
| ETIM 6.0 (eCl@ss) | EC002919 |
| ETIM 7.0 (eCl@ss) | EC002919 |
| SIL（電源） | 2 |
| UNSPSC 13.2 (ETIM) | 41112105 |
| UNSPSC 18.0（ETIM） | 41112105 |
| UNSPSC 19.0 (ETIM) | 41112105 |
| UNSPSC 20.0（ETIM） | 41112105 |
| UNSPSC 21.0（ETIM） | 41112105 |
| UNSPSC 6.01（ETIM） | 30211506 |
| ATEX（電源） | II 3 G Ex ec ic IIC T4 Gc |
| UNSPSC 12.01 (ETIM) | 39121008 |
| カラー（電源） | gray |
| 関税番号 | 85437090 |
| IECEx（電源） | Ex ec ic IIC T4 Gc |
| UNSPSC 7.0901 (ETIM) | 39121008 |
| DNV GL-EMC（EMCデータ） | B |
| 指定（一般） | Conducted interferences |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326 |
| 指定（EMCデータ） | Conducted interferences |
| ブロック図（図面） | |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| 適合（電源） | CE-compliant, additionally EN 61326 |
| DNV GL-湿度（EMCデータ） | B |
| 指定（電源） | Input/power supply |
| 信号出力（入力データ） | Current output |
| DNV GL-エンクロージャ（EMCデータ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（EMCデータ） | A |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0（分類） | 27210120 |
| eCl@ss 4.1 (分類) | 27210120 |
| eCl@ss 5.0 (分類) | 27210120 |
| eCl@ss 5.1 (分類) | 27210120 |
| eCl@ss 6.0 (分類) | 27210120 |
| eCl@ss 7.0 (分類) | 27210120 |
| eCl@ss 8.0 (分類) | 27200206 |
| eCl@ss 9.0 (分類) | 27210129 |
| アライメントスパン（電源） | ± 5 % |
| アライメントゼロ（電源） | ± 5 % |
| DNV GL-温度（EMCデータ） | B |
| ステータス表示（電源） | Green LED (supply voltage, PWR) |
| チャンネル数（電源） | 1 |
| ハウジング材質（電源） | PA 6.6-FR |
| 消費電力（出力データ） | ≤ 0.76 W |
| 規格・規制（一般） | EN 61000-4-6 |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 利用制限（図面） | EMC: class A product, see manufacturer's declaration in the download area |
| 電気的絶縁（電源） | 375 V (Peak value in accordance with EN 60079-11) |
| 干渉波（電源） | EN 61000-6-4 |
| 公称電源電圧（出力データ） | 24 V DC |
| 出力リップル（電流）（入力データ） | < 15 µAPP |
| 1個あたりの重量（梱包を除く） | 0.000 g |
| ケーブル抵抗（周囲条件） | ≤ 50 Ω per cable |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| ステップ応答（0～99％）（電源） | typ. 1 s |
| 入力信号範囲（周囲条件） | 0 Ω ... 50 kΩ |
| 最大電流出力信号（入力データ） | ≥ 21 mA |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| 測定範囲スパン（周囲条件） | ≥ 50 K |
| センサー入力電流（周囲条件） | 10 µA ... 210 µA (up to 2 x 210 µA for 3-conductor) |
| 伝送エラー、標準（電源） | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| 周囲温度（動作）（寸法） | -40 °C ... 70 °C (Any mounting position) |
| 電磁両立性（電源） | Conformance with EMC directive |
| 負荷/出力負荷電流出力（入力データ） | ≤ 600 Ω |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 温度係数、標準（電源） | 0.01 %/K |
| 温度測定範囲（周囲条件） | -200 °C ... 850 °C (Range depending on the sensor type) |
| ポテンショメータ抵抗範囲（周囲条件） | 0 Ω ... 50 kΩ |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| センサーエラー発生時の動作（入力データ） | As per NE 43 or can be freely defined |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors: 2, 3, 4-wire |
| 測定範囲最終値からの典型的な偏差（一般） | 1 % |
製品説明
Temperature converter, transforms signals from heat resistors and resistors into analog signals of 0/4-20 mA. Free programmable, screw connection, safety integrity level, 3-way galvanic separation, st
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
