MACX MCR-S-MUX

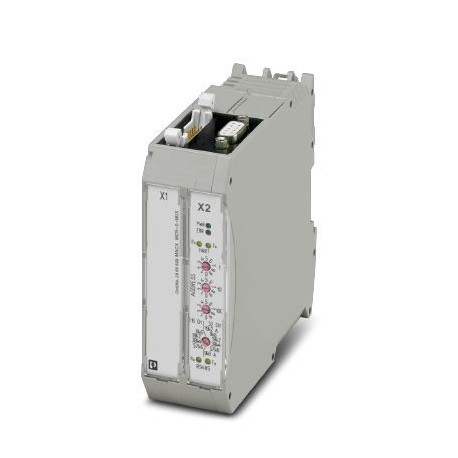

MACX MCR-S-MUX 2865599 PHOENIX CONTACT HART multiplexer
$0.00米ドル
3114 在庫あり
主な仕様
GTIN:4046356153898
注文キー:2865599
カタログページ:Page 166 (C-5-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356153898 |
| 注文キー | 2865599 |
| カタログページ | Page 166 (C-5-2017) |
| 梱包単位 | 1 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85176200 |
| 適合性（一般データ） | CE-compliant |
| 深さ（主要な商業データ） | 114.5 mm |
| 信号（周囲の状況） | HART FSK |
| 幅（主要商業データ） | 35.2 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 99 mm |
| チャネル（周囲条件） | 16 or 32; adjustable using a switch |
| 適合性（RS-485インターフェース） | CE-compliant |
| 供給電圧（RS-485インターフェース） | 24 V DC |
| 表示エラー（周囲条件） | Red "ERR" LED (flashes in case of an error in the HART bus) |
| エラー監視（RS-485インターフェース） | Processor error: The "PWR" LED flashes; error in the HART communication: the "ERR" LED flashes |
| 1個あたりの重量（梱包を除く） | 211.400 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 接続方法（周囲条件） | Flat-ribbon cable, 14-pos. (inclusive) |
| HART仕様（周囲条件） | HART Field Communication Protocol Rev. 6.0 (downward compatible up to Rev 4.0); FSK Physical Layer Specification (Rev. 8.1) |
| 信号（フィールドデバイスインターフェース（HART）） | RS-485 |
| 供給電圧範囲（RS-485インターフェース） | 18 V ... 31.2 V |
| ディスプレイ（フィールドデバイスインターフェース（HART）） | Two yellow "Tx" and "Rx" "RS-485" LEDs |
| データレート（フィールドデバイスインターフェース（HART）） | 9600 / 19200 / 38400 / 57600 [bps]; via rotary switch at the front |
| 低電圧監視（RS-485インターフェース） | Yes (no faulty devices / output states) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C |
| 公称消費電力（RS-485インターフェース） | 1.35 W |
| 動作電圧表示（RS-485インターフェース） | Green "PWR" LED |
| データ伝送表示（周囲条件） | Two yellow "Tx" and "Rx" "HART" LEDs |
| 標準消費電流（RS-485インターフェース） | 55 mA |
| アドレス設定（フィールドデバイスインターフェース（HART）） | 0...127; using a rotary switch at the front |
| 接続方法（フィールドデバイスインターフェース（HART）） | D-SUB-9 female connector |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| 伝送距離（フィールドデバイスインターフェース（HART）） | ≤ 1200 m |
| RS-485/電源のガルバニック絶縁（RS-485インターフェース） | 350 V AC |
| HART信号/RS-485のガルバニック絶縁（RS-485インターフェース） | 350 V AC |
| HART信号/電源のガルバニック絶縁（RS-485インターフェース） | 350 V AC |
| 最大許容相対湿度（動作時）（寸法） | ≤ 95 % (non-condensing) |
| データフロー制御/プロトコル（フィールドデバイスインターフェース（HART）） | Compatible with OPC HART server, PDM, PRM, and FDT/DTM |
| HART信号間のガルバニック絶縁（RS-485インターフェース） | 100 V DC (capacitive) |
| バスセグメントあたりのHARTマルチプレクサの数（フィールドデバイスインターフェース（HART）） | Max 31 |
製品説明
HART multiplexer for the online configuration and diagnostics of HART-capable field devices as well as for the constant documentation of process variables and states via a PC or a management system, f
