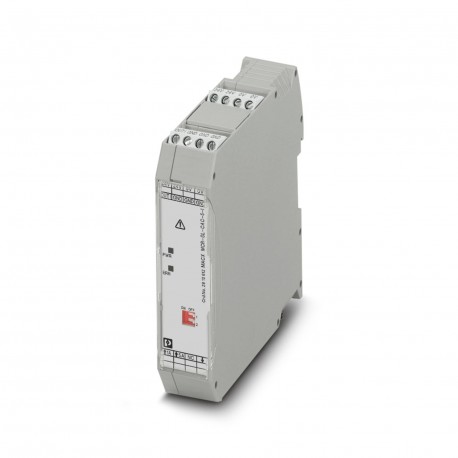

MACX MCR-SL-CAC-5-I
MACX MCR-SL-CAC- 5-I 2810612 PHOENIX CONTACT Current transducers
$0.00米ドル
4528 在庫あり
主な仕様
GTIN:4046356153775
注文キー:2810612
（一般的な）:EN 61000-4-6
カタログページ:Page 246 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356153775 |
| 注文キー | 2810612 |
| （一般的な） | EN 61000-4-6 |
| カタログページ | Page 246 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 22.5 mm |
| （入力データ） | 4 mA ... 20 mA (configurable) |
| 高さ（注） | 104 mm |
| ATEX（一般） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | typ. 200 ms |
| コメント（一般） | Criterion B |
| リップル（入力データ） | < 10 mVPP(for 500 Ω at 20 mA) |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 色（接続データ） | gray |
| 騒音放出（一般） | EN 61000-6-4 |
| 出力名（入力データ） | Current output |
| UL、米国/カナダ（一般） | UL 508 Recognized |
| 出力名（出力データ） | No switching output |
| ネジ山（電源） | M3 |
| ステータス表示（入力データ） | LED red (error), LED green (ready) |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 最大高度（寸法） | 2000 m |
| 規格・規制（一般） | EN 61000-4-5 |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Screw connection |
| 最大出力電流（入力データ） | 25 mA |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL、米国/カナダ（接続データ） | UL 508 Recognized |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (configurable) |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 取り付け位置（接続データ） | any |
| サージ強度（周囲条件） | 20 x IN(1 s) |
| 消費電力（スイッチング出力） | < 0.9 W (at UB=24 V DC, IOUT=20 mA) |
| 1個あたりの重量（梱包を除く） | 172.500 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Via DIP switches |
| 接続方法（周囲条件） | Screw terminal block |
| 過負荷容量（周囲条件） | 2 x IN (continuous) |
| 過電圧カテゴリー（接続データ） | II |
| 電磁両立性（一般） | Conformance with EMC directive |
| 供給電圧範囲（スイッチング出力） | 19.2 V DC ... 30 V DC |
| 入力電流範囲（周囲条件） | 0 A ... 5 A |
| ステップ応答（10～90％）（接続データ） | ≤ 300 ms |
| 公称周波数 fN (周囲条件) | 50 Hz |
| 公称電源電圧（スイッチング出力） | 24 V DC (-20 % ... +25 %) |
| 標準に準拠した接続（一般） | CUL |
| 最大消費電流（スイッチング出力） | < 32 mA (at UB=24 V DC, IOUT=20 mA) |
| テスト電圧入力/出力（接続データ） | 4 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C (-4 °F...149 °F) |
| 負荷/出力負荷電流出力（入力データ） | < 500 Ω (20 mA) |
| 最大伝送エラー（接続データ） | ≤ 0.5 % (of nominal range value under nominal conditions) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | Via DIP switches |
| 周波数測定範囲（周囲条件） | 45 Hz ... 65 Hz |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.02 %/K |
| 温度係数、標準（接続データ） | < 0.015 %/K |
| テスト電圧出力/電源（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 最大入力電流の設定範囲（周囲条件） | 0 A AC ... 5 A (configurable) |
| 最小入力電流の設定範囲（周囲条件） | 0 A AC ... 1 A (configurable) |
製品説明
Current converter for 1 A and 5 A AC, output signal 0...20 mA or 4...20 mA, configurable via DIP switch with LED service status signalling
