MACX MCR-SL-NAM-2T-SP

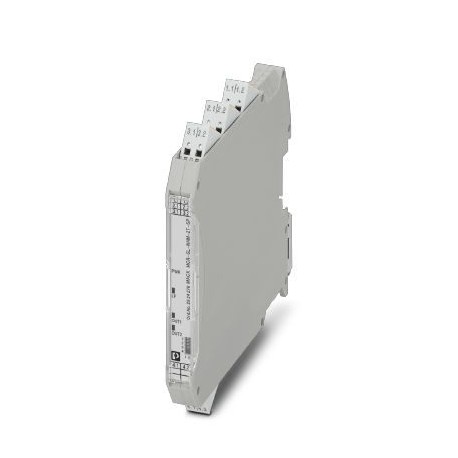

MACX MCR-SL-NAM-2T-SP 2924278 PHOENIX CONTACT Isolation amplifier
$0.00米ドル
3208 在庫あり
主な仕様
GTIN:4046356492089
注記:Made to Order (non-returnable)
注文キー:2924278
（一般的な）:1
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356492089 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2924278 |
| （一般的な） | 1 |
| （EMCデータ） | Class I, Zone 2, Group IIC T4 |
| カタログページ | Page 136 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| 高さ（注） | 116 mm |
| ATEX（EMCデータ） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T4 |
| 関税番号 | 85437090 |
| （周囲条件） | Short circuit 100 Ω < RSensor < 360 Ω |
| DNV GL-EMC（EMCデータ） | B |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326-1 |
| 指定（EMCデータ） | Conducted interferences |
| 色（接続データ） | gray |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | UL 508 Listed |
| DNV GL-湿度（EMCデータ） | B |
| DNV GL-エンクロージャ（EMCデータ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（EMCデータ） | A |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant, additionally EN 61326-1 |
| DNV GL-温度（EMCデータ） | B |
| 指定（接続データ） | Output 1/output 2 |
| 最大高度（寸法） | ≤ 2000 m |
| スイッチング出力（入力データ） | 2 transistor outputs, passive |
| 評価基準（EMCデータ） | A |
| 消費電力（出力データ） | ≤ 800 mW |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Push-in connection |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| ステータス表示（接続データ） | Green LED (supply voltage) |
| スイッチング周波数（入力データ） | ≤ 5 kHz |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| 最小接触電流（入力データ） | 5 mA (short-circuit-proof) |
| チャンネル数（接続データ） | 1 |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 最大スイッチング電流（入力データ） | 50 mA (short-circuit-proof) |
| 公称電源電圧（出力データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 140.000 g |
| 汚染度（接続データ） | 2 |
| 無負荷電圧（周囲条件） | ~ 8 V DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 50 Vrms(Rated insulation voltage (overvoltage category II; degree of pollution 2, basic insulation as per EN 61010-1)) |
| 最大消費電流（出力データ） | < 28 mA (24 V DC) |
| 最大スイッチング電圧（入力データ） | 30 V DC |
| 最小スイッチング電圧（入力データ） | 3 V DC |
| 過電圧カテゴリー（接続データ） | II |
| 安全度水準（SIL）（一般） | 1 |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 指定（安全特性データ） | Conducted interferences |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| ライン障害検出（周囲条件） | Break 0.05 mA < IIN < 0.35 mA |
| スイッチングヒステリシス（周囲条件） | < 0.2 mA |
| 短絡電流（周囲条件） | ~ 8 mA |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 利用可能な入力ソース（周囲条件） | NAMUR proximity sensors (EN 60947-5-6) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 16 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 1.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 評価基準（安全特性データ） | A |
| UL 94準拠の難燃性評価（EMCデータ） | V0 |
| 規格・規制（安全特性データ） | EN 61000-4-6 |
| スイッチングポイント（減衰）（周囲条件） | < 1.2 mA (blocking) |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 1.5 mm² |
| スイッチングポイント（減衰なし）（周囲条件） | > 2.1 mA (conductive) |
| UL 94準拠の難燃性評価（接続データ） | V0 |
