MACX MCR-SL-RPSSI-2I-SP

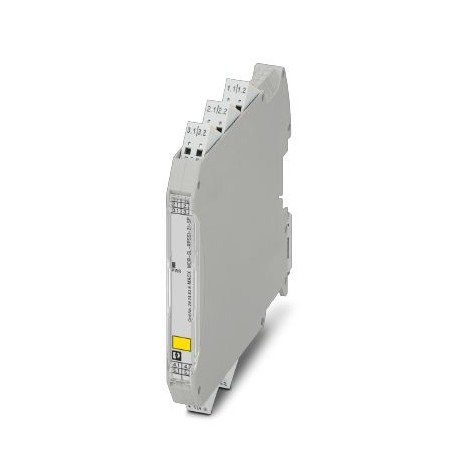

MACX MCR-SL-RPSSI-2I-SP 2924838 PHOENIX CONTACT Repeater power supply
$0.00米ドル
3866 在庫あり
主な仕様
GTIN:4046356572057
注文キー:2924838
（EMCデータ）:Class I, Zone 2, Group IIC T4
カタログページ:Page 121 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356572057 |
| 注文キー | 2924838 |
| （EMCデータ） | Class I, Zone 2, Group IIC T4 |
| カタログページ | Page 121 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| （寸法） | -20 °C ... 70 °C (any mounting position, module distance 5 mm, MTBF reduction factor 2.5, not assessed by UL) |
| （入力データ） | 0 mA (Cable short-circuit in the input) |
| 高さ（注） | 116 mm |
| ATEX（EMCデータ） | II 3 G Ex nA IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T4 |
| 関税番号 | 85437090 |
| （周囲条件） | 4 mA ... 20 mA |
| DNV GL-EMC（EMCデータ） | A |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II 3 G Ex nA IIC T4 Gc X |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326-1 |
| 指定（EMCデータ） | Conducted interferences |
| 色（接続データ） | gray |
| HART機能（一般） | Yes |
| 指定（出力データ） | Signal conditioner operation |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | UL 61010 Listed |
| DNV GL-湿度（EMCデータ） | B |
| 出力リップル（入力データ） | < 20 mVrms |
| 信号出力（入力データ） | Signal conditioner operation |
| DNV GL-エンクロージャ（EMCデータ） | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動（EMCデータ） | A |
| 耐ノイズ性（寸法） | EN 61000-6-2 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant, additionally EN 61326-1 |
| DNV GL-温度（EMCデータ） | B |
| 指定（接続データ） | Output 1/output 2 |
| 最大高度（寸法） | ≤ 2000 m |
| サポートされているプロトコル（全般） | HART |
| 消費電力（出力データ） | < 1.2 W (24 V DC / 20 mA) |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Push-in connection |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| ステータス表示（接続データ） | Green LED (PWR supply voltage) |
| UL、米国/カナダ（接続データ） | UL 61010 Listed |
| チャンネル数（接続データ） | 1 |
| 信号入力（周囲条件） | Signal conditioner operation |
| 電圧降下（周囲条件） | < 3.9 V (in input isolating amplifier operation) |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA (active) |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 公称電源電圧（出力データ） | 24 V DC |
| 1個あたりの重量（梱包を除く） | 153.000 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 電気的絶縁（接続データ） | 1.5 kV AC (50 Hz, 1 min., test voltage) |
| 最大消費電流（出力データ） | < 46 mA (24 V DC / 20 mA) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 電磁両立性（EMCデータ） | Conformance with EMC directive |
| ステップ応答（10～90％）（接続データ） | 1.3 ms (for jump 4 mA ... 20 mA, typical) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 指定（データ通信（バイパス）） | Conducted interferences |
| 公称電源電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力（入力データ） | < 450 Ω (20 mA) |
| 最大伝送エラー（接続データ） | < 0.1 % (of final value) |
| 許容湿度（動作）（寸法） | 10 % ... 95 % (non-condensing) |
| 伝送エラー、標準（接続データ） | < 0.05 % (of final value) |
| 利用制限（主要商業データ） | 1 |
| 導体断面積AWG最大（電源） | 16 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 送信機電源電圧（周囲条件） | > 21.5 V (20 mA) |
| 導体断面積（最大）（電源） | 1.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| UL 94準拠の難燃性評価（EMCデータ） | V0 |
| 最大温度係数（接続データ） | < 0.01 %/K |
| 規格・規制（データ通信（バイパス）） | EN 61000-4-6 |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 導体断面積最大可とう性（電源） | 1.5 mm² |
| 低負荷/過負荷信号範囲（周囲条件） | 0 mA ... 24 mA (Extended transmission range for diagnostics) |
| エラー発生時の出力動作（入力データ） | 0 mA (Cable break in the input) |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 測定範囲最終値からの標準偏差（データ通信（バイパス）） | 3 % |
製品説明
HART transparent instrument transducer input and feed signal conditioner. Transfers powered or activated signals from 0/4 mA ... 20 mA galvanically separated from the field in two charges. 4-way galva
