MACX MCR-SL-RPSSI-I-UP-SP

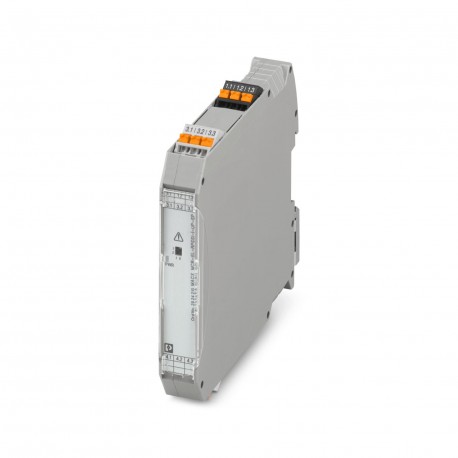

MACX MCR-SL-RPSSI-I-UP-SP 2924210 PHOENIX CONTACT Repeater power supply
$0.00米ドル
4158 在庫あり
主な仕様
:> 15.3 V (22.5 mA)
注記:and EN 61326-1
タイプ:Signal conditioners with SIL functional safety
色:gray (RAL 7042)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| > 15.3 V (22.5 mA) | |
| 注記 | and EN 61326-1 |
| タイプ | Signal conditioners with SIL functional safety |
| 色 | gray (RAL 7042) |
| 深さ | 113.7 mm |
| 幅 | 17.5 mm |
| 身長 | 107.9 mm |
| 高度 | ≤ 2000 m (The technical data refers to altitudes ≤2000 m above mean sea level. For altitudes >2000 m above mean sea level, refer to the data sheet.) |
| 絶縁 | Safe isolation |
| 応用 | Analog IN |
| 証明書 | CE-compliant |
| 指定 | Repeater power supply operation |
| 高さの範囲 | > 2000 m ... 3000 m |
| 製品タイプ | Repeater power supply |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 電圧降下 | < 3.5 V (in input isolating amplifier operation) |
| 構成 | DIP switches |
| HART機能 | Yes |
| 取り付けタイプ | DIN rail mounting |
| 出力リップル | < 20 mVrms |
| 識別 | II 3 G Ex ec IIC T4 Gc X |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Green LED (supply voltage) |
| チャンネル数 | 1 |
| 記事の改訂 | 10 |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | PA 6.6-FR |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 10 mm |
| 接続方法 | Push-in connection |
| 出力数 | 1 |
| 消費電力 | < 1.6 W (24 V DC / 20 mA) |
| 出力の説明 | Current output (active and passive) |
| 寸法図 | |
| サポートされているプロトコル | HART-transparent |
| 現在の入力信号 | 4 mA ... 20 mA |
| 保護の程度 | IP20 (not assessed by UL) |
| 電気的絶縁 | 3-way isolation |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| 電流出力信号 | 4 mA ... 20 mA (active) |
| 設置後（EPL） | Gc |
| 規格・規制 | IEC/EN 61010-1 |
| 電圧出力信号 | 1 V ... 5 V (internal resistance, 250 Ω, 0.1%) |
| ステップ応答（10～90%） | < 600 µs (for 4 mA ... 20 mA step) |
| 入力の説明 | Active current input |
| 最大消費電流 | < 75 mA (24 V DC / 20 mA) |
| 定格絶縁電圧 | 300 Vrms |
| 最大伝送エラー | < 0.1 % (of final value) |
| 送信機電源電圧 | > 16 V (20 mA) |
| 導体断面積 AWG | 24 ... 14 |
| 伝送エラー（標準） | < 0.05 % (of final value) |
| 公称電源電圧範囲 | 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| 信号伝達挙動 | In = Out |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 周囲温度（動作） | -40 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力 | < 600 Ω (20 mA) |
| 最大温度係数 | < 0.01 %/K |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 10 % ... 95 % (non-condensing) |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| エラー発生時の出力動作 | 0 mA (Cable break in the input) |
| 入力と出力間の電気的絶縁 | yes |
| 導体断面積がフレキシブル（同じ断面積の導体2本） | 0.25 mm² ... 0.34 mm² (TWIN ferrule without plastic sleeve) |
製品説明
Power signal conditioner for power supply of 2 and 3 conductor transmitters with HART transparency and wide power range, SIL 2 (1oo1)/SIL 3 (1oo2), push-in connection
