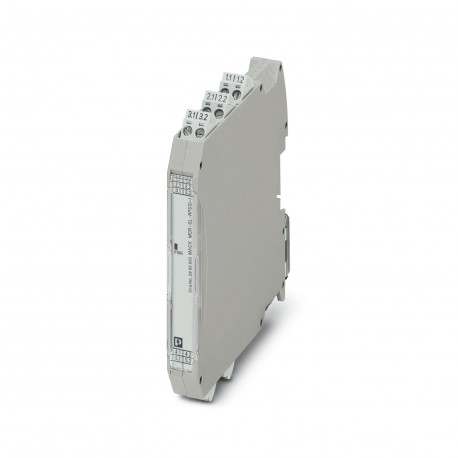

| パラメータ | 価値 |
|---|---|
| GTIN | 4046356448314 |
| 注文キー | 2865955 |
| カタログページ | Page 120 (C-5-2017) |
| 深さ(注) | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅(注) | 12.5 mm |
| (入力データ) | 0 mA (Cable short-circuit in the input) |
| 高さ(注) | 112.5 mm |
| 原産国 | DE (Germany) |
| (接続データ) | Class I, Zone 2, Group IIC T4 |
| 関税番号 | 85437090 |
| (周囲条件) | 4 mA ... 20 mA |
| SIL(接続データ) | 2 |
| ATEX(接続データ) | II 3 G Ex nA II T4 Gc X |
| 色(接続データ) | gray |
| HART機能(一般) | Yes |
| 指定(出力データ) | Signal conditioner operation |
| 出力リップル(入力データ) | < 20 mVrms |
| 信号出力(入力データ) | Current output (active and passive) |
| 耐ノイズ性(寸法) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山(電源) | M3 |
| (基準および規制) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性(接続データ) | CE-compliant, additionally EN 61326 |
| 指定(接続データ) | Input/power supply |
| 最大高度(寸法) | ≤ 2000 m |
| サポートされているプロトコル(全般) | HART |
| (データ通信(バイパス)) | Class I, Zone 2, Group IIC T4 |
| 消費電力(出力データ) | < 0.75 W (24 V DC / 20 mA / 1000 ) |
| ストリップ長さ(電源) | 7 mm |
| 接続方法(電源) | Screw connection |
| ステータス表示(接続データ) | Green LED (supply voltage) |
| UL、米国/カナダ(接続データ) | UL 61010 Listed |
| チャンネル数(接続データ) | 1 |
| 信号入力(周囲条件) | Passive current input |
| 電圧降下(周囲条件) | < 3.5 V (in input isolating amplifier operation) |
| ATEX(データ通信(バイパス)) | II 3 G Ex nA II T4 Gc X |
| 現在の出力信号(入力データ) | 0 mA ... 20 mA (active) |
| ハウジング材質(接続データ) | PA 6.6-FR |
| 供給電圧範囲(出力データ) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 伝送挙動(入力データ) | 1:1 to input signal |
| 公称電源電圧(出力データ) | 24 V DC |
| 最大締め付けトルク(電源) | 0.6 Nm |
| 1個あたりの重量(梱包を除く) | 126.000 g |
| 汚染度(接続データ) | 2 |
| 締め付けトルク、最小(電源) | 0.5 Nm |
| 中国RoHS(規格と規制) | Environmentally Friendly Use Period = 50 |
| 電気的絶縁(接続データ) | 375 V (Peak value in accordance with EN 60079-11) |
| 最大消費電流(出力データ) | < 44 mA (24 V DC / 20 mA / 1000 ) |
| 過電圧カテゴリー(接続データ) | II |
| DNV GL-EMC(データ通信(バイパス)) | A |
| ステップ応答(10~90%)(接続データ) | < 200 µs (for jump 4 mA ... 20 mA, load 600 Ω) |
| 適合性(データ通信(バイパス)) | CE-compliant, additionally EN 61326 |
| 現在の入力信号(周囲条件) | 0 mA ... 20 mA |
| 公称電源電圧範囲(出力データ) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 周囲温度(動作)(寸法) | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力(入力データ) | < 1000 Ω (20 mA) |
| 最大伝送エラー(接続データ) | < 0.1 % (of final value) |
| UL、米国/カナダ(データ通信(バイパス)) | UL 61010 Listed |
| DNV GL-湿度(データ通信(バイパス)) | B |
| 許容湿度(動作)(寸法) | 10 % ... 95 % (non-condensing) |
| 伝送エラー、標準(接続データ) | < 0.05 % (of final value) |
| 利用制限(主要商業データ) | 1 |
| DNV GL-エンクロージャ(データ通信(バイパス)) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-振動(データ通信(バイパス)) | A |
| 導体断面積AWG最大(電源) | 14 |
| 導体断面積AWG最小値(電源) | 24 |
| 電磁両立性(接続データ) | Conformance with EMC directive |
| 送信機電源電圧(周囲条件) | > 21.5 V (20 mA) |
| DNV GL-温度(データ通信(バイパス)) | B |
| 導体断面積(最大)(電源) | 2.5 mm² |
| 導体断面積(最小)(電源) | 0.2 mm² |
| 最大温度係数(接続データ) | < 0.01 %/K |
| 周囲温度(保管/輸送)(寸法) | -40 °C ... 80 °C |
| 導体断面積最大可とう性(電源) | 2.5 mm² |
| 低負荷/過負荷信号範囲(周囲条件) | 0 mA ... 24 mA (Extended transmission range for diagnostics) |
| エラー発生時の出力動作(入力データ) | 0 mA (Cable break in the input) |
| UL 94準拠の難燃性評価(接続データ) | V0 |
| 電磁両立性(データ通信(バイパス)) | Conformance with EMC directive |
| UL 94準拠の難燃性評価(データ通信(バイパス)) | V0 |
