MACX MCR-SL-RTD-I-NC

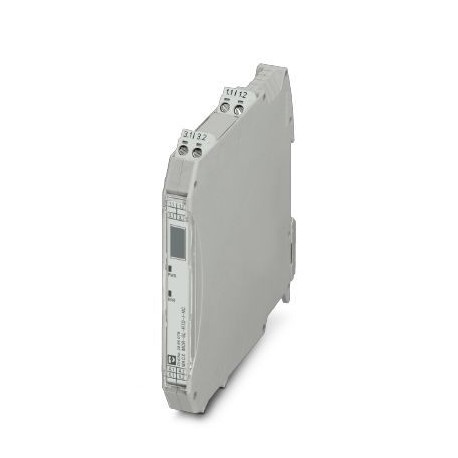

MACX MCR-SL-RTD-I-NC 2865078 PHOENIX CONTACT Temperature measuring transducer
$0.00米ドル
3047 在庫あり
主な仕様
GTIN:4046356503891
注文キー:2865078
（EMCデータ）:Class I, Zone 2, Group IIC T4
カタログページ:Page 130 (C-5-2017)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356503891 |
| 注文キー | 2865078 |
| （EMCデータ） | Class I, Zone 2, Group IIC T4 |
| カタログページ | Page 130 (C-5-2017) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 12.5 mm |
| （入力データ） | 4 mA ... 20 mA |
| GL（EMCデータ） | C, EMC1 |
| 高さ（注） | 99 mm |
| ATEX（EMCデータ） | II 3G Ex nA ic IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T4 |
| 関税番号 | 85437090 |
| GL（接続データ） | C, EMC1 |
| 指定（一般） | Conducted interferences |
| ATEX（接続データ） | II 3G Ex nA ic IIC T4 Gc X |
| 適合性（EMCデータ） | CE-compliant, additionally EN 61326-1 |
| 指定（EMCデータ） | Conducted interferences |
| 色（接続データ） | gray |
| 騒音放出（EMCデータ） | EN 61000-6-4 |
| UL、米国/カナダ（EMCデータ） | UL 508 Listed |
| 信号出力（入力データ） | Current output |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant, additionally EN 61326-1 |
| 指定（接続データ） | Input/power supply |
| 最大高度（寸法） | ≤ 2000 m |
| 消費電力（出力データ） | < 1 W |
| 規格・規制（一般） | EN 61000-4-6 |
| ストリップ長さ（電源） | 7 mm |
| アライメントスパン（接続データ） | ± 5 % |
| アライメントゼロ（接続データ） | ± 5 % |
| 接続方法（電源） | Screw connection |
| 規格/規制（EMCデータ） | EN 61000-4-6 |
| ステータス表示（接続データ） | Green LED (supply voltage, PWR) |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 公称電源電圧（出力データ） | 24 V DC |
| 出力リップル（電流）（入力データ） | < 50 µAPP |
| 最大締め付けトルク（電源） | 0.6 Nm |
| 1個あたりの重量（梱包を除く） | 131.300 g |
| ケーブル抵抗（周囲条件） | 50 Ω per line |
| 汚染度（接続データ） | 2 |
| 締め付けトルク、最小（電源） | 0.5 Nm |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | no |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大消費電流（出力データ） | < 40 mA (24 V DC) |
| 過電圧カテゴリー（接続データ） | II |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| 入力信号範囲（周囲条件） | 0 Ω ... 2000 Ω |
| 干渉放射（接続データ） | EN 61000-6-4 |
| 測定範囲スパン（周囲条件） | > 50 K |
| センサー入力電流（周囲条件） | 200 μA ... 1 mA |
| ステップ応答（0～99％）（接続データ） | typ. 700 ms |
| 周囲温度（動作）（寸法） | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力（入力データ） | ≤ 500 Ω |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 温度測定範囲（周囲条件） | -200 °C ... 850 °C (Range depending on the sensor type) |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| UL 94準拠の難燃性評価（EMCデータ） | V0 |
| 温度係数、標準（接続データ） | 0.01 %/K |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 80 °C |
| センサーエラー発生時の動作（入力データ） | As per NE 43 or can be freely defined |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors: 2, 3, 4-wire |
