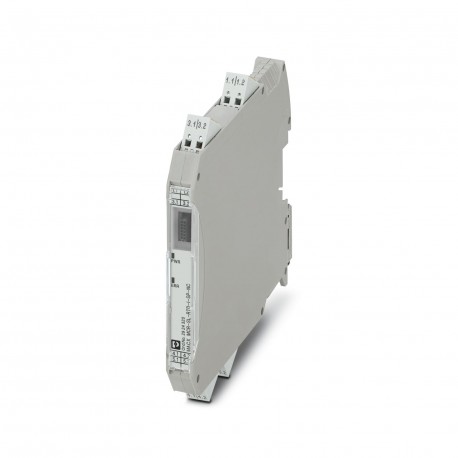

| パラメータ | 価値 |
|---|---|
| ≤ 1100 ms | |
| 注記 | and EN 61326-1 |
| タイプ | Signal conditioner |
| 色 | gray (RAL 7042) |
| 深さ | 114.5 mm |
| 幅 | 12.5 mm |
| 身長 | 116 mm |
| 高度 | ≤ 2000 m |
| 絶縁 | Safe isolation in accordance with IEC/EN 61010-1 |
| 応用 | Temperature |
| 証明書 | CE-compliant |
| 指定 | Electromagnetic RF field |
| 入力信号 | Temperature |
| 製品タイプ | Temperature transmitter |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 取り付けタイプ | DIN rail mounting |
| アライメントスパン | ± 5 % |
| アライメントゼロ | ± 5 % |
| 識別 | II 3G Ex nA ic IIC T4 Gc X |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| ステータス表示 | LED supply voltage, PWR (green) |
| ハウジング材質 | PA 6.6-FR |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 8 mm |
| 接続方法 | Push-in connection |
| 出力数 | 1 |
| 消費電力 | < 1 W |
| 出力の説明 | Current output |
| 寸法図 | |
| 保護の程度 | IP20 (not assessed by UL) |
| 電気的絶縁 | 3-way isolation |
| 過電圧カテゴリー | II |
| センサー入力電流 | 200 µA ... 1 mA |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| 電流出力信号 | 0 mA ... 20 mA |
| 規格・規制 | EN 61000-4-3 |
| 公称電源電圧 | 24 V DC |
| 出力リップル(電流) | < 50 µAPP |
| ステップ応答(0~99%) | 700 ms |
| 最大消費電流 | < 40 mA (24 V DC) |
| 定格絶縁電圧 | 300 Vrms |
| 設定可能/プログラム可能 | no |
| 導体断面積 AWG | 24 ... 16 |
| 温度測定範囲 | -200 °C ... 850 °C (Range depending on the sensor type) |
| 導体断面積は剛性 | 0.2 mm² ... 1.5 mm² |
| 周囲温度(動作) | -20 °C ... 60 °C (Any mounting position) |
| 負荷/出力負荷電流出力 | ≤ 500 Ω |
| 導体断面積が柔軟 | 0.2 mm² ... 1.5 mm² |
| 許容湿度(動作) | 5 % ... 95 % (non-condensing) |
| 温度係数(標準) | 0.01 %/K |
| 線形抵抗測定範囲 | 0 Ω ... 2000 Ω |
| 使用できるセンサーの種類(RTD) | Pt, Ni, Cu sensors: 2, 3, 4-wire |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| 周囲温度(保管/輸送) | -40 °C ... 80 °C |
| センサーエラー発生時の動作 | As per NE 43 or can be freely defined |
| 最大許容全導体抵抗 | 50 Ω (Per cable) |
