MACX MCR-SL-UI-REL-SP

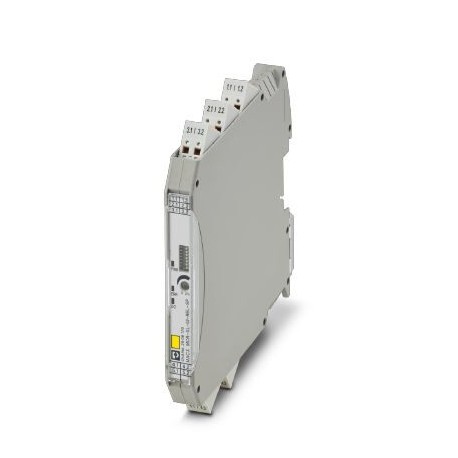

MACX MCR-SL-UI-REL-SP 2906170 PHOENIX CONTACT Limit value switch with input for active current and voltage s..
$0.00米ドル
4917 在庫あり
主な仕様
GTIN:4055626043906
注文キー:2906170
（図面）:
カタログページ:Page 140 (C-5-2019)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626043906 |
| 注文キー | 2906170 |
| （図面） | |
| カタログページ | Page 140 (C-5-2019) |
| 梱包単位 | 1 |
| （入力データ） | ≤ 0.2 A DC (ohmic load, 120 V DC) |
| ATEX（一般） | II 3 G Ex ec nC IIC T4 Gc |
| （電源） | 2.5 kV (50 Hz, 1 min., test voltage) |
| IECEx（一般） | Ex ec nC IIC T4 Gc |
| 深さ（図面） | 114.5 mm |
| 幅（図面） | 12.5 mm |
| ETIM 4.0（eCl@ss） | EC002653 |
| ETIM 5.0 (eCl@ss) | EC002653 |
| ETIM 6.0 (eCl@ss) | EC002653 |
| ETIM 7.0 (eCl@ss) | EC002653 |
| 高さ（図面） | 99 mm |
| SIL（電源） | 2 |
| ATEX（電源） | II 3 G Ex ec nC IIC T4 Gc |
| 関税番号 | 85437090 |
| IECEx（電源） | Ex ec nC IIC T4 Gc |
| （周囲条件） | Short circuit U > 10.8 V, I > 21.1 mA |
| 適合性（一般） | CE-compliant, additionally EN 61326 |
| ブロック図（図面） | |
| 騒音放出（一般） | EN 61000-6-4 |
| 出力名（入力データ） | Relay output |
| UL、米国/カナダ（一般） | UL applied for |
| 連絡先の種類（入力データ） | 1 PDT |
| 適合（電源） | CE-compliant, additionally EN 61326 |
| 指定（電源） | Input/supply, DIN rail connector |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0（分類） | 27210100 |
| eCl@ss 4.1 (分類) | 27210100 |
| eCl@ss 5.0 (分類) | 27210100 |
| eCl@ss 5.1 (分類) | 27210100 |
| eCl@ss 6.0 (分類) | 27210100 |
| eCl@ss 7.0 (分類) | 27210120 |
| eCl@ss 8.0 (分類) | 27210120 |
| eCl@ss 9.0 (分類) | 27210120 |
| 連絡先資料（入力データ） | AgSnO2, hard gold-plated |
| 最大高度（寸法） | ≤ 2000 m |
| ステータス表示（電源） | Green LED (supply voltage, PWR) |
| UL、米国/カナダ（電源） | UL applied for |
| ハウジング材質（電源） | PA 6.6-FR |
| 消費電力（出力データ） | < 0.9 W |
| 汚染度（電源） | 2 |
| 供給電圧範囲（出力データ） | 9.6 V DC ... 30 V DC (12 V DC ... 24 V DC (-20 % ... +25 %)) |
| 電気的絶縁（電源） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大スイッチング電流（入力データ） | ≤ 4 A AC (cos phi = 1) |
| 過電圧カテゴリー（電源） | II |
| 干渉波（電源） | EN 61000-6-4 |
| 機械的耐用年数（入力データ） | ≤ 107cycles |
| 公称電源電圧（出力データ） | 24 V DC |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 最大消費電流（出力データ） | 90 mA (10 V DC) |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| ステップ応答（0～99％）（電源） | ≤ 22 ms |
| 電磁両立性（一般） | Conformance with EMC directive |
| 現在の入力信号（周囲条件） | 0.2 mA ... 20 mA |
| ライン障害検出（周囲条件） | Break U |
| 最大伝送誤差（電源） | 0.1 % |
| スイッチングヒステリシス（周囲条件） | off: approx. 0.5 %, on: approx. 1 % |
| 標準消費電流（出力データ） | 38 mA (24 V DC) |
| 電圧入力信号（周囲条件） | 0.1 V ... 10 V |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C (Any mounting position) |
| 電磁両立性（電源） | Conformance with EMC directive |
| 許容湿度（動作）（寸法） | 5 % ... 95 % (non-condensing) |
| 最大温度係数（電源） | 0.01 %/K |
| 入力抵抗電流入力（周囲条件） | < 28 Ω |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| 電圧入力の入力抵抗（周囲条件） | > 100 kΩ |
製品説明
Limit value switch with input for active voltage and current signals and a limit value relay output (switched contact). Adjustable with DIP switch and potentiometer, 3-way galvanic separation, up to S
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
Block diagram
