MACX MCR-T-UI-UP

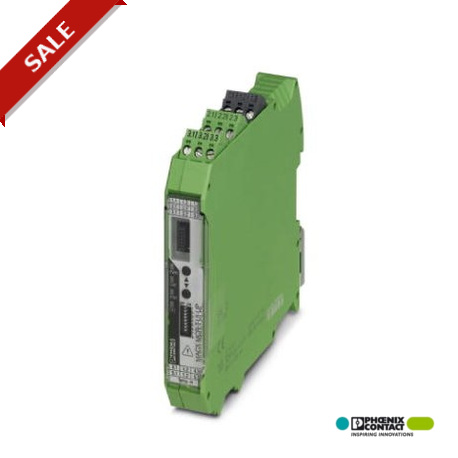

MACX MCR-T-UI-UP 2811394 PHOENIX CONTACT Freely programmable temperature transducer with analog output and 1..
$0.00米ドル
3667 在庫あり
主な仕様
（一般的な）:Class I, Zone 2, Group IIC T6
深さ（注）:114.5 mm
幅（注）:17.5 mm
（入力データ）:1 A (30 V DC)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| （一般的な） | Class I, Zone 2, Group IIC T6 |
| 深さ（注） | 114.5 mm |
| 幅（注） | 17.5 mm |
| （入力データ） | 1 A (30 V DC) |
| 高さ（注） | 99 mm |
| ATEX（一般） | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx（一般） | Ex nA nC ic IIC T4 Gc X |
| UNSPSC 11（ETIM） | 39121008 |
| ETIM 4.0（eCl@ss） | EC001596 |
| ETIM 5.0 (eCl@ss) | EC002568 |
| （接続データ） | Class I, Zone 2, Group IIC T6 |
| UNSPSC 13.2 (ETIM) | 39121008 |
| UNSPSC 6.01（ETIM） | 30211506 |
| UNSPSC 12.01 (ETIM) | 39121008 |
| UNSPSC 7.0901 (ETIM) | 39121008 |
| 適合性（一般） | CE-compliant |
| ATEX（接続データ） | II 3 G Ex nA nC ic IIC T4 Gc X |
| 色（接続データ） | green |
| IECEx（接続データ） | Ex nA nC ic IIC T4 Gc X |
| 利用制限 | EMC: class A product, see manufacturer's declaration in the download area |
| 出力名（入力データ） | Relay output |
| 連絡先の種類（入力データ） | 1 PDT |
| UL、米国/カナダ（一般） | UL 508 Listed |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| 適合性（接続データ） | CE-compliant |
| 連絡先資料（入力データ） | AgSnO2, hard gold-plated |
| 指定（接続データ） | Input/switching output |
| 最大高度（寸法） | ≤ 2000 m |
| 電気絶縁（一般） | 4-way, between input/output/power supply/switching output |
| 消費電力（出力データ） | < 1.5 W |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA ±10 V (in the case of SIL; further free configuration without SIL) |
| ハウジング材質（接続データ） | PA 66-FR |
| 供給電圧範囲（出力データ） | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| 最大突入電流（入力データ） | 0.5 A (30 V AC) |
| 汚染度（接続データ） | 2 |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大スイッチング電圧（入力データ） | 30 V AC (30 V DC) |
| 過電圧カテゴリー（接続データ） | II |
| eCl@ss 4.0（標準と規制） | 27210107 |
| eCl@ss 4.1（標準と規制） | 27210107 |
| eCl@ss 5.0（標準と規制） | 27210107 |
| eCl@ss 5.1（標準と規制） | 27210107 |
| eCl@ss 6.0（標準と規制） | 27210107 |
| eCl@ss 7.0（標準と規制） | 27210107 |
| eCl@ss 8.0（標準と規制） | 27371503 |
| 電磁両立性（一般） | Conformance with EMC directive |
| 入力信号範囲（周囲条件） | -1000 mV ... 1000 mV |
| 最大電流出力信号（入力データ） | 22 mA |
| 最大電圧出力信号（入力データ） | ± 11 V |
| 機能安全（SIL）（接続データ） | SIL 2 |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 600 Ω (20 mA) |
| 負荷/出力負荷電圧出力（入力データ） | ≥ 10 kΩ |
| 許容湿度（動作）（寸法） | typ. 5 % ... 95 % (non-condensing) |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 温度測定範囲（周囲条件） | -250 °C ... 2500 °C (Range depending on the sensor type) |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | 0.01 %/K |
| ポテンショメータ抵抗範囲（周囲条件） | 0 Ω ... 50 kΩ |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| センサーエラー発生時の動作（入力データ） | according to NE 43 or freely configurable |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 使用可能なセンサーの種類（TC）（周囲条件） | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors: 2, 3, 4-wire |
製品説明
Freely programmable temperature converter with analog output and 1 limit value relay, standard configuration, heat resistances in 2, 3 or 4 conductor technology, thermocouples, galvanic separation, wi
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
