MACX MCR-TC-I

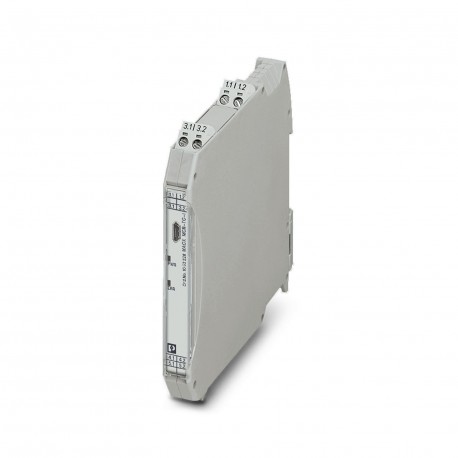

MACX MCR-TC-I 1050228 PHOENIX CONTACT Temperature transducer: converts signals from thermocouples and mV sou..
$0.00米ドル
4133 在庫あり
主な仕様
:≤ 1.7 s
EMC:B
注記:and EN 61326
タイプ:Signal conditioners with SIL functional safety
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ≤ 1.7 s | |
| EMC | B |
| 注記 | and EN 61326 |
| タイプ | Signal conditioners with SIL functional safety |
| 色 | gray (RAL 7042) |
| 深さ | 113.7 mm |
| 幅 | 12.5 mm |
| 身長 | 112.5 mm |
| 高度 | ≤ 2000 m (The technical data refers to altitudes ≤2000 m above mean sea level. For altitudes >2000 m above mean sea level, refer to the data sheet.) |
| EMCノート | EMC: class A product, see manufacturer's declaration in the download area |
| 湿度 | B |
| 囲い | Required protection according to the Rules shall be provided upon installation on board |
| 振動 | A |
| 絶縁 | Safe isolation in accordance with IEC/EN 61010-1 |
| 応用 | Temperature |
| 証明書 | CE-compliant |
| 指定 | Electromagnetic RF field |
| 温度 | B |
| 高さの範囲 | > 2000 m ... 3000 m |
| 入力信号 | Temperature |
| 製品タイプ | Temperature transmitter |
| ねじ山 | M3 |
| センサータイプ: | 500 °C ... 1820 °C |
| 試験電圧 | 2.5 kV AC (50 Hz, 60 s) |
| 構成 | Software |
| 最大直径 | 2 mm |
| 取り付けタイプ | DIN rail mounting |
| 識別 | II 3 G Ex ec ic IIC T4 Gc |
| 騒音放出 | EN 61000-6-4 |
| ノイズ耐性 | EN 61000-6-2 |
| 製品ファミリー | MACX Analog |
| ステータス表示 | Green LED (supply voltage) |
| チャンネル数 | 1 |
| 記事の改訂 | 06 |
| 深さ NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| ハウジング材質 | PA 6.6-FR |
| 入力数 | 1 |
| 汚染度 | 2 |
| 剥ぎ取り長さ | 7 mm |
| 接続方法 | Screw connection |
| 出力数 | 1 |
| 消費電力 | ≤ 0.76 W |
| 締め付けトルク | 0.5 Nm ... 0.6 Nm |
| 寸法図 | |
| 保護の程度 | IP20 |
| 電気的絶縁 | 3-way isolation |
| 過電圧カテゴリー | II |
| 供給電圧範囲 | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| 電流出力信号 | 0 mA ... 20 mA |
| 設置後（EPL） | Gc |
| 規格・規制 | EN 61000-4-3 |
| コールドポイント誤差、最大。 | ± 2 K |
| 線形mV信号範囲 | -1000 mV ... 1000 mV |
| 公称電源電圧 | 24 V DC |
| 出力リップル（電流） | < 15 µAPP |
| ステップ応答（0～99％） | 1 s |
| 最大消費電流 | < 40 mA (24 V DC) |
| 定格絶縁電圧 | 300 Vrms |
| 設定可能/プログラム可能 | Yes |
| 導体断面積 AWG | 24 ... 14 |
| 温度測定範囲 | -250 °C ... 2500 °C (Range depending on the sensor type) |
| 伝送エラー（標準） | 0.1 % (For full identification of transmission errors, see the data sheet) |
| 導体断面積は剛性 | 0.2 mm² ... 2.5 mm² |
| 電磁両立性 | Conformance with EMC directive |
| 周囲温度（動作） | -40 °C ... 70 °C (Any mounting position) |
| 負荷/出力負荷電流出力 | ≤ 600 Ω |
| 導体断面積が柔軟 | 0.2 mm² ... 2.5 mm² |
| 許容湿度（動作） | 5 % ... 95 % (non-condensing) |
| 温度係数（標準） | 0.01 %/K |
| 使用可能なセンサーの種類（TC） | B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr |
| UL 94準拠の難燃性評価 | V0 (Housing) |
| 周囲温度（保管/輸送） | -40 °C ... 80 °C |
| センサーエラー発生時の動作 | As per NE 43 or can be freely defined |
| 測定範囲最終値からの典型的な偏差 | 1 % |
製品説明
Temperature converter: transforms signals from thermocouples and mV sources into 0/4-20 mA signals. Free programming, 3-way galvanic separation, screw connection, SIL.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
