MACX MCR-TS-I-OLP

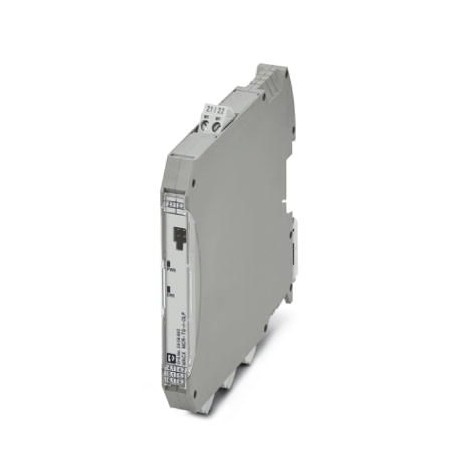

MACX MCR-TS-I-OLP 2908662 PHOENIX CONTACT Temperature measuring transducer
$0.00米ドル
4066 在庫あり
主な仕様
GTIN:4055626355450
注文キー:2908662
カタログページ:Page 194 (C-5-2017)
梱包単位:1 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626355450 |
| 注文キー | 2908662 |
| カタログページ | Page 194 (C-5-2017) |
| 梱包単位 | 1 pc |
| （寸法） | -40 °C ... 70 °C (SIL active) |
| （入力データ） | 20 mA ... 4 mA |
| CSA（一般） | NI / Class I / Div. 2 / ABCD T6/T5/T4 |
| （出力データ） | 12 V ... 32 V (SIL active) |
| ATEX（一般） | II 3G Ex nA IIC T6...T4 Gc |
| 原産国 | DE (Germany) |
| 関税番号 | 85437090 |
| （周囲条件） | -200 °C ... 850 °C (Pt 100) |
| CSA（接続データ） | NI / Class I / Div. 2 / ABCD T6/T5/T4 |
| 適合性（一般） | CE-compliant |
| FM承認（一般） | NI, Class I, Div. 2, Groups A, B, C, D |
| ATEX（接続データ） | II 3G Ex nA IIC T6...T4 Gc |
| 色（接続データ） | gray |
| トルク（接続データ） | 0.5 Nm ... 0.6 Nm |
| UL、米国/カナダ（一般） | UL 61010 Recognized |
| 深さ（主要な商業データ） | 114.5 mm |
| ネジ山（電源） | M3 |
| 幅（主要商業データ） | 12.5 mm |
| （基準および規制） | No hazardous substances above threshold values |
| 高さ（主要商業データ） | 99 mm |
| 適合性（接続データ） | CE-compliant |
| FM承認（接続データ） | NI, Class I, Div. 2, Groups A, B, C, D |
| 最大高度（寸法） | ≤ 4000 m (Above sea level) |
| ストリップ長さ（電源） | 7 mm |
| 接続方法（電源） | Screw connection |
| 最大出力電流（入力データ） | 23 mA |
| UL、米国/カナダ（接続データ） | UL 61010 Recognized |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA |
| 供給電圧範囲（出力データ） | 12 V ... 42 V (Standard) |
| 1個あたりの重量（梱包を除く） | 171.800 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 設定可能/プログラム可能（入力データ） | no |
| 過電圧カテゴリー（接続データ） | II |
| 周囲温度（動作）（寸法） | -40 °C ... 85 °C |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 温度測定範囲（周囲条件） | -250 °C ... 2500 °C (Range depending on the sensor type) |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 100 °C |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 線形抵抗測定範囲（周囲条件） | 10 Ω ... 2000 Ω (Minimum measuring span: 10 Ω) |
| 使用可能なセンサーの種類（TC）（周囲条件） | A, B, C, D, E, J, K, L, N, R, S, T, U |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors: 2, 3, 4-wire |
製品説明
Output loop-fed temperature converter to transmit up to 2 sensor signals from RTD and CT sensors, as well as resistance and voltage transmitters via 4 mA... 20 mA. HART, Standard Configuration, Safety
