MACX PL-T-UIREL-UP

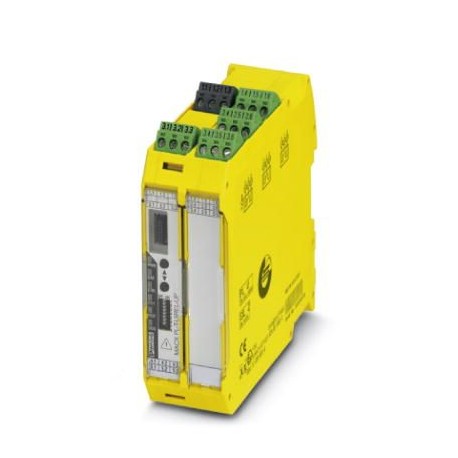

MACX PL-T-UIREL-UP 2904901 PHOENIX CONTACT Temperature measuring transducer
$0.00米ドル
3302 在庫あり
主な仕様
GTIN:4046356898768
注記:Made to Order (non-returnable)
注文キー:2904901
（一般的な）:Class I, Zone 2, Group IIC T6
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356898768 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2904901 |
| （一般的な） | Class I, Zone 2, Group IIC T6 |
| カタログページ | Page 139 (C-5-2017) |
| 梱包単位 | 1 pc |
| （入力データ） | 0.2 A (120 V DC) |
| ATEX（一般） | II 3 G Ex nA nC ic IIC T4 Gc X |
| IECEx（一般） | Ex nA nC ic IIC T4 Gc X |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC T6 |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| SIL（接続データ） | 2 |
| ATEX（接続データ） | II 3 G Ex nA nC ic IIC T4 Gc X |
| 色（接続データ） | yellow |
| IECEx（接続データ） | Ex nA nC ic IIC T4 Gc X |
| 出力名（入力データ） | Relay output |
| UL、米国/カナダ（一般） | UL 508 Listed |
| 連絡先の種類（入力データ） | 2 PDT |
| 深さ（主要な商業データ） | 114.5 mm |
| 耐ノイズ性（寸法） | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| ネジ山（電源） | M3 |
| 幅（主要商業データ） | 35 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 99 mm |
| 適合性（接続データ） | CE-compliant |
| 連絡先資料（入力データ） | AgSnO2, hard gold-plated |
| 指定（接続データ） | Input/switching output |
| 最大高度（寸法） | ≤ 2000 m |
| 電気絶縁（一般） | 4-way, between input/output/power supply/switching output |
| 出力の説明（入力データ） | 1 SIL/PL |
| 消費電力（出力データ） | < 2.4 W |
| 接続方法（電源） | Screw connection |
| UL、米国/カナダ（接続データ） | UL 508 Listed |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA (in the case of SIL; further free configuration without SIL) |
| ハウジング材質（接続データ） | PA 6.6-FR |
| 供給電圧範囲（出力データ） | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| 最大突入電流（入力データ） | 2 A (250 V AC) |
| 1個あたりの重量（梱包を除く） | 318.000 g |
| 汚染度（接続データ） | 2 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes |
| 電気的絶縁（接続データ） | 375 V (Peak value in accordance with EN 60079-11) |
| 最大スイッチング電圧（入力データ） | 250 V AC (250 V DC) |
| 過電圧カテゴリー（接続データ） | II |
| 電磁両立性（一般） | Conformance with EMC directive |
| 入力信号範囲（周囲条件） | -1000 mV ... 1000 mV |
| 最大電流出力信号（入力データ） | 22 mA |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 600 Ω (at 20 mA) |
| 最大伝送エラー（接続データ） | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| 許容湿度（動作）（寸法） | typ. 5 % ... 95 % (non-condensing) |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| UL 94（一般）に準拠した難燃性評価 | V0 |
| 温度測定範囲（周囲条件） | -200 °C ... 850 °C |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | 0.01 %/K |
| ポテンショメータ抵抗範囲（周囲条件） | 0 Ω ... 50 kΩ |
| 周囲温度（保管/輸送）（寸法） | -40 °C ... 85 °C |
| センサーエラー発生時の動作（入力データ） | according to NE 43 or freely configurable |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 使用可能なセンサーの種類（TC）（周囲条件） | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| UL 94準拠の難燃性評価（接続データ） | V0 |
| 使用可能なセンサーの種類（RTD）（周囲条件） | Pt, Ni, Cu sensors: 2, 3, 4-wire |
