MBK5/E-Z BU

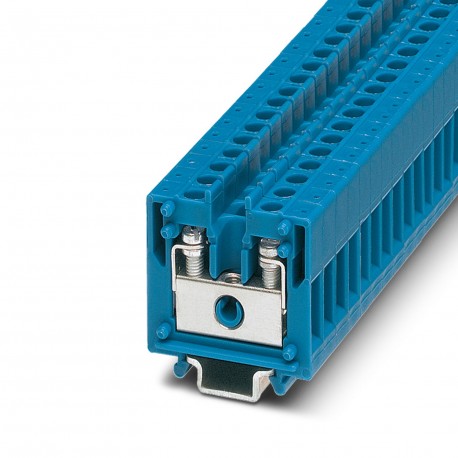

MBK 5/E-Z BU 1402982 PHOENIX CONTACT Mini feed-through terminal block
$0.00米ドル
3596 在庫あり
主な仕様
:4 mm² / 0.9 kg
色:blue (RAL 5015)
幅:6.2 mm
結果:Test passed
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| 4 mm² / 0.9 kg | |
| 色 | blue (RAL 5015) |
| 幅 | 6.2 mm |
| 結果 | Test passed |
| 潜在能力 | 1 |
| 革命 | 135 |
| 製品タイプ | Miniature terminal block |
| ねじ山 | M3 |
| 取り付けタイプ | NS 15 |
| 行数 | 1 |
| 回転速度 | 10 rpm |
| エンドカバー幅 | 1 mm |
| 公称電流 | 32 A |
| 公称電圧 | 500 V |
| サイドパネルを開く | Yes |
| 記事の改訂 | 07 |
| 剥ぎ取り長さ | 8 mm |
| 露出時間 | 30 s |
| 断面積AWG | 24 ... 10 (converted acc. to IEC) |
| 締め付けトルク | 0.5 ... 0.6 Nm |
| 汚染度 | 3 |
| 断熱材 | PA |
| 定格サージ電圧 | 6 kV |
| 試験力設定点 | 1 N |
| 最大負荷電流 | 41 A (with 6 mm² conductor cross section) |
| 過電圧カテゴリー | III |
| 公称断面積 | 4 mm² |
| 接続数 | 2 |
| テスト電圧設定点 | 7.3 kV |
| DINレール/固定サポート | NS 15 |
| 絶縁材料グループ | I |
| 内部円筒ゲージ | A4 |
| 導体断面積は剛性 | 0.2 mm² ... 6 mm² |
| 周囲温度（アセンブリ） | -5 °C ... 70 °C |
| 導体断面積/重量 | 0.2 mm² / 0.2 kg |
| 周囲温度（作動） | -5 °C ... 70 °C |
| レベルあたりの接続数 | 2 |
| 導体断面積が柔軟 | 0.2 mm² ... 4 mm² |
| 標準に準拠した接続 | IEC 60947-7-1 |
| 要件温度上昇試験 | Increase in temperature ≤ 45 K |
| 短時間耐電流 4 mm² | 0.48 kA |
| 短時間耐電流 6 mm² | 0.72 kA |
| UL 94準拠の難燃性評価 | V0 |
| 煙ガス毒性 NFPA 130 (SMP 800C) | passed |
| 周囲温度（保管/輸送） | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| フレキシブル導体断面積[AWG] | 24 ... 12 (converted acc. to IEC) |
| 許容湿度（保管/輸送） | 30 % ... 70 % |
| 挿入ブリッジ付き断面、剛性 | 4 mm² |
| 表面燃焼性 NFPA 130 (ASTM E 162) | passed |
| 同じ断面積の2本の導体、ソリッド | 0.2 mm² ... 1.5 mm² |
| 挿入ブリッジ付きフレキシブル断面 | 4 mm² |
| 同じ断面積の2本の導体、フレキシブル | 0.2 mm² ... 1.5 mm² |
| 寒冷地における静的断熱材の適用 | -60 °C |
| 公称条件での最大消費電力 | 1.02 W |
| 熱量測定による発熱量NFPA 130（ASTM E 1354） | 28 MJ/kg |
| 鉄道車両の防火（DIN EN 45545-2）R22 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R23 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R24 | HL 1 - HL 3 |
| 鉄道車両の防火（DIN EN 45545-2）R26 | HL 1 - HL 3 |
| 煙の比光学密度 NFPA 130 (ASTM E 662) | passed |
| フレキシブル導体断面（プラスチックスリーブ付きフェルール） | 0.25 mm² ... 2.5 mm² |
| 相対断熱材温度指数（電気、UL 746 B） | 130 °C |
| 導体断面フレキシブル（プラスチックスリーブなしのフェルール） | 0.25 mm² ... 4 mm² |
| 断熱材の温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブなしのフェルール付き | 0.25 mm² ... 1.5 mm² |
| 同じ断面積の2本の導体、フレキシブル、プラスチックスリーブ付きツインフェルール付き | 0.5 mm² ... 2.5 mm² |
製品説明
Mini-terminal block, nominal voltage: 500 V, nominal current: 32 A, number of connections: 2, connection type: Screw connection, 1st floor, Dimensioning cross-section: 4 mm², cross-section: 0.2 mm² -
