MC 1,5/11-G-3,5 GY AU

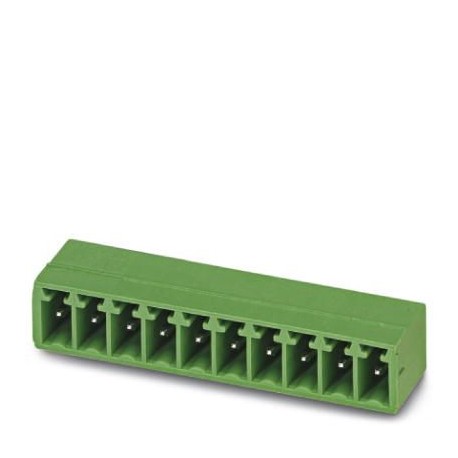

MC 1,5/11-G-3,5 GY AU 1765984 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3082 在庫あり
主な仕様
GTIN:4046356514422
注文キー:1765984
梱包単位:1
関税番号:85366930
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356514422 |
| 注文キー | 1765984 |
| 梱包単位 | 1 |
| 関税番号 | 85366930 |
| （周囲条件） | Test passed |
| 結果（引き抜き試験） | Test passed |
| ピッチ（主要商業データ） | 3.5 mm |
| 注記（電気的パラメータ） | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| ロック（主要商業データ） | without |
| サイクル数（引張試験） | 100 |
| 仕様（引抜試験） | IEC 60512-15-1:2008-05 |
| ピッチ（材料データ - ハウジング） | 3.5 mm |
| 定格電流（アイテムプロパティ） | 8 A |
| 寸法試験（引抜試験） | Test passed IEC 60512-1-2:2002-02 |
| ピン配置（主要商用データ） | Linear pinning |
| 寒冷ストレス（耐久性試験（B）） | -40 °C/2 h |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| 目視検査（引き抜き試験） | Test passed IEC 60512-1-1:2002-02 |
| 取り付けタイプ（主要商用データ） | Wave soldering |
| 1ポジションあたりの試験力（引き抜き試験） | 20 N |
| （終端および接続方法） | 1.5 mm² / flexible / > 40 N |
| プラグインシステム（主要商業データ） | MINI COMBICON |
| 仕様（耐久試験（B）） | ISO 6988:1985-02 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 寸法a（材質データ - ハウジング） | 35 mm |
| マーキング耐性（引き抜き試験） | Test passed IEC 60068-2-70:1995-12 |
| 熱応力（耐久試験（B）） | 100 °C/168 h |
| 連絡先の種類（主要な商業データ） | Male connector |
| 幅 [ w ] (材質データ - ハウジング) | 39.9 mm |
| 高さ [ h ] (材質データ - ハウジング) | 10.65 mm |
| 長さ [ l ] (材質データ - ハウジング) | 9.2 mm |
| レベル数（主要商業データ） | 1 |
| 腐食ストレス（耐久性試験（B）） | 1.0 dm3SO2on 300 dm3/40 °C/3 cycles |
| 偏光とコーディング（引き抜き試験） | Test passed IEC 60512-13-5:2006-02 |
| 記事の範囲（主要な商業データ） | MC 1,5/..-G |
| 接点材質（電気的パラメータ） | Cu alloy |
| ピン寸法（材料データ - ハウジング） | 0.8 x 0.8 mm |
| はんだピン[P]（材料データ - ハウジング） | 3.4 mm |
| （環境・耐久性試験（E）） | No hazardous substances above threshold values |
| ポジション数（主要商業データ） | 11 |
| 潜在的可能性の数（主要な商業データ） | 11 |
| 接続数（主要商業データ） | 11 |
| 接触抵抗R1（機械試験（A）） | 1 mΩ |
| 接触抵抗R2（機械試験（A）） | 1 mΩ |
| 絶縁材料（材料データ - 連絡先） | PBT |
| 定格サージ電圧（III/2）（項目特性） | 2.5 kV |
| 梱包の種類（製品の寸法） | packed in cardboard |
| 記事の簡単な説明（主要商業データ） | Feed-through header |
| 図（空間距離と沿面距離） | |
| 1パッケージあたりの個数（製品の寸法） | 50 |
| 表面特性（電気的パラメータ） | Selective coating |
| 引抜試験（結線・接続方法） | IEC 60999-1:1999-11 |
| 挿入/引き抜きサイクル（機械試験（A）） | 100 |
| 定格絶縁電圧（III/2）（項目特性） | 160 V |
| 引抜強度（1ポジションあたり）（引抜試験） | 3 N |
| 中国RoHS（環境および耐久性試験（E）） | Environmentally friendly use period: unlimited = EFUP-e |
| 挿入強度（1ポジションあたり）（引抜試験） | 5 N |
| 絶縁材料グループ（材料データ - 連絡先） | IIIa |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 225 |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 7.25 mm |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 周囲温度（動作）（梱包情報） | -40 °C (dependent on the derating curve) |
| 名称梱包単位（製品の寸法） | Pcs. |
| 商用周波耐電圧（耐久試験（B）） | 1.39 kV |
| 商用周波数耐電圧（機械試験（A）） | 1.39 kV |
| 結果、保護等級、IPコード（耐候性試験（D）） | Finger safety with IP20 test finger |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 2.95 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 2.95 kV |
| 導体の損傷および緩みの試験（周囲条件） | IEC 60999-1:1999-11 |
| 金属表面接触面積（最上層）（電気的パラメータ） | Gold (0.8 - 1.4 µm Au) |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Gold (0.8 - 1.4 µm Au) |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (2 - 3 µm Ni), |
| 絶縁材料グループ（規格に従った機械試験） | IIIa |
| 絶縁抵抗、隣接位置（機械試験（A）） | > 1 GΩ |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (2 - 3 µm Ni) |
| 定格サージ電圧（II/2）（規格に基づく機械試験） | 2.5 kV |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 2.5 kV |
| 定格サージ電圧（III/3）（規格に基づく機械試験） | 2.5 kV |
| 定格絶縁電圧（II/2）（規格に基づく機械試験） | 250 V |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 160 V |
| 定格絶縁電圧（III/3）（規格に従った機械試験） | 160 V |
| 引抜強度（1極あたり）（電流容量/定格電流値） | 3 N |
| 極当たりの挿入強度（概算）（電流容量/ディレーティング曲線） | 5 N |
| インサート内のコンタクトホルダーの要件 >20 N (電流容量 / ディレーティング曲線) | Test passed |
| 挿入時の分極要件 >20 N (電流容量/ディレーティング曲線) | Test passed |
| 導体断面積 / 導体種類 / 引張力（端末処理および接続方法） | 0.14 mm² / solid / > 7 N |
製品説明
Printed circuit board base housing, nominal section: 1.5 mm², color: gray, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Gold, contact connection type: Male, number of potenti
