MC 1,5/12-G-3,81 P20 THRR72

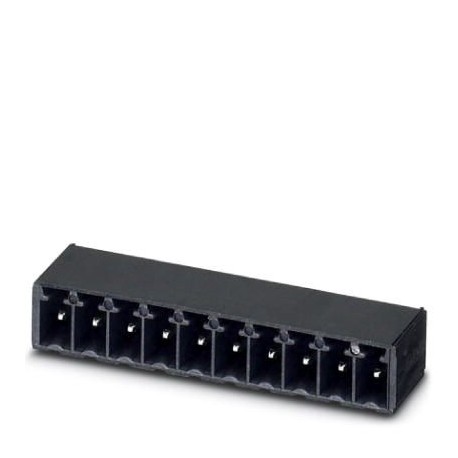

MC 1,5/12-G-3,81 P20 THRR72 1782679 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3866 在庫あり
主な仕様
GTIN:4046356550598
注記:Made to Order (non-returnable)
注文キー:1782679
カタログページ:Page 210 (C-1-2013)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4046356550598 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1782679 |
| カタログページ | Page 210 (C-1-2013) |
| 梱包単位 | 380 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366930 |
| 最小注文数量 | 380 pc |
| （パッケージ情報） | Following IEC 60068-2-58:2005-02 |
| ピッチ（主要商業データ） | 3.81 mm |
| （基準および規制） | No hazardous substances above threshold values |
| ロック（主要商業データ） | without |
| ピッチ（材料データ - ハウジング） | 3.81 mm |
| プロセス（パッケージ情報） | Reflow/wave soldering |
| 定格電流（アイテムプロパティ） | 8 A |
| ピン配置（主要商用データ） | Linear pinning |
| キャプション（材料データ - 住宅） | Schematic representation – for additional information, see product range drawing in the Download Center |
| 取り付けタイプ（主要商用データ） | THR soldering |
| プラグインシステム（主要商業データ） | MINI COMBICON |
| 1個あたりの重量（梱包を除く） | 2.080 g |
| 寸法a（材質データ - ハウジング） | 41.91 mm |
| ESDレベル（PCB設計の寸法） | (D) electrostatically conductive |
| 仕様（パッケージ情報） | Following IPC/JEDEC J-STD-020D.1:2008-03 |
| 連絡先の種類（主要な商業データ） | Male connector |
| 幅 [ w ] (材質データ - ハウジング) | 47.11 mm |
| 中国RoHS（規格と規制） | Environmentally friendly use period: unlimited = EFUP-e |
| 高さ [ h ] (材質データ - ハウジング) | 8.9 mm |
| 長さ [ l ] (材質データ - ハウジング) | 9.2 mm |
| レベル数（主要商業データ） | 1 |
| 記事の範囲（主要な商業データ） | MC 1,5/..-G-THR |
| （空間距離と沿面距離） | CUL |
| 接点材質（電気的パラメータ） | Cu alloy |
| ピン寸法（材料データ - ハウジング） | 0.8 x 0.8 mm |
| はんだピン[P]（材料データ - ハウジング） | 2 mm |
| ポジション数（主要商業データ） | 12 |
| 仕様（PCB設計の寸法） | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| 穴径（製品寸法） | 1.4 mm |
| 潜在的可能性の数（主要な商業データ） | 12 |
| [W] テープ幅（PCB設計用寸法） | 72 mm |
| 接続数（主要商業データ） | 12 |
| 寸法図（材質データ - ハウジング） | |
| 絶縁材料（材料データ - 連絡先） | LCP |
| 定格サージ電圧（III/2）（項目特性） | 2.5 kV |
| パッケージの種類（PCB設計の寸法） | 72 mm wide tape |
| [A] コイル径（PCB設計用寸法） | 330 mm |
| 絶縁材料グループ（周囲条件） | IIIa |
| パッケージあたりの個数（PCB設計の寸法） | 380 |
| 記事の簡単な説明（主要商業データ） | Feed-through header |
| 寸法図（PCB設計用寸法） | |
| 定格サージ電圧（II/2）（周囲条件） | 2.5 kV |
| 表面特性（電気的パラメータ） | Tin-plated |
| 湿気感受性レベル（パッケージ情報） | MSL 1 |
| 外装タイプ（PCB設計用寸法） | Transparent-Bag |
| 定格サージ電圧（III/2）（周囲条件） | 2.5 kV |
| 定格サージ電圧（III/3）（周囲条件） | 2.5 kV |
| 周囲温度（組立）（加工上の注意） | -5 °C ... 100 °C |
| 周囲温度（動作）（処理上の注意） | -40 °C (dependent on the derating curve) |
| 定格絶縁電圧（III/2）（項目特性） | 160 V |
| 絶縁材料グループ（材料データ - 連絡先） | IIIa |
| リフローにおけるはんだサイクル（パッケージ情報） | 3 |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | 175 |
| 定格絶縁電圧（II/2）（周囲条件） | 250 V |
| 分類温度Tc（包装情報） | 260 °C |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 6.9 mm |
| 定格絶縁電圧（III/2）（周囲条件） | 160 V |
| 定格絶縁電圧（III/3）（周囲条件） | 160 V |
| 単位梱包単位（PCB設計の寸法） | Pcs. |
| [W2] コイル全体寸法（PCB設計用寸法） | 78.4 mm |
| 周囲温度（保管・輸送）（処理上の注意） | -40 °C ... 70 °C |
| 金属表面接触面積（最上層）（電気的パラメータ） | Tin (3 - 5 µm Sn) |
| UL 94準拠の難燃性評価（材料データ - 連絡先） | V0 |
| 金属表面はんだ付け部（最上層）（電気的パラメータ） | Tin (3 - 5 µm Sn) |
| 金属表面接触面積（中間層）（電気的パラメータ） | Nickel (1 - 3 µm Ni), |
| 金属表面はんだ付け部（中間層）（電気的パラメータ） | Nickel (1.3 - 3 µm Ni) |
| 規格に準拠した接続（空間距離および沿面距離） | EN-VDE |
| UL 94準拠の難燃性評価（空気空間距離および沿面距離） | V0 |
製品説明
Printed circuit board base case, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of potentials: 12, numbe
