MC 1,5/18-GF-3,81 P20 THR

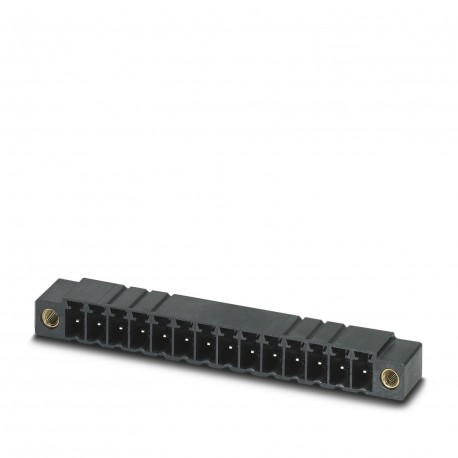

MC 1,5/18-GF-3,81 P20 THR 1829182 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4241 在庫あり
主な仕様
タイプ:Component suitable for through hole reflow
ピッチ:3.81 mm
幅:78.97 mm
身長:8.9 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Component suitable for through hole reflow |
| ピッチ | 3.81 mm |
| 幅 | 78.97 mm |
| 身長 | 8.9 mm |
| 長さ | 9.2 mm |
| プロセス | Reflow/wave soldering |
| ピン配置 | Linear pinning |
| 製品タイプ | PCB headers |
| 穴径 | 1.4 mm |
| 取り付けタイプ | THR soldering |
| 製品ファミリー | MC 1,5/..-GF-THR |
| 接触面 | Tin Sn |
| 取り付けフランジ | Threaded flange |
| 記事の改訂 | 01 |
| 設置高さ | 6.9 mm |
| 包装の種類 | packed in cardboard |
| 寸法図 | |
| 断熱材 | LCP |
| ポジション数 | 18 |
| 最大負荷電流 | 8 A |
| 定格電圧（II/2） | 250 V |
| 定格電圧（III/2） | 160 V |
| はんだピンの長さ | 2 mm |
| 湿気感受性レベル | MSL 1 |
| 絶縁材料グループ | IIIa |
| 定格サージ電圧（II/2） | 2.5 kV |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| リフローにおけるはんだサイクル | 3 |
| 分類温度Tc | 250 °C |
| UL 94準拠の難燃性評価 | V0 |
製品説明
PCB headers, number of positions: 18, product range: MC 1,5/..-GF-THR, pitch: 3.81 mm, pin layout: Linear pinning, solder pin [P]: 2 mm, type of packaging: packed in cardboard
