MC 1,5/ 3-ST-3,81 GY

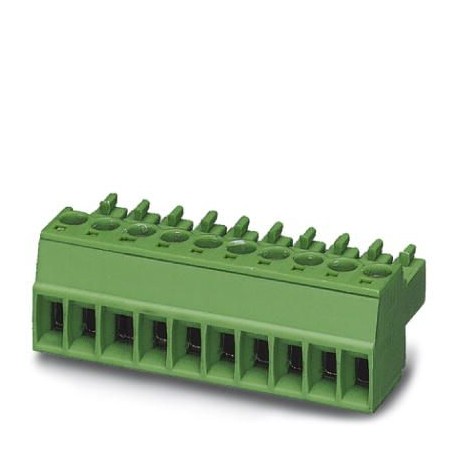

MC 1,5/ 3-ST-3,81 GY 1883653 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4647 在庫あり
主な仕様
GTIN:4017918389284
注文キー:1883653
梱包単位:50 pc
原産国:DE (Germany)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918389284 |
| 注文キー | 1883653 |
| 梱包単位 | 50 pc |
| 原産国 | DE (Germany) |
| （接続データ） | CSA |
| 関税番号 | 85366990 |
| 最小注文数量 | 50 pc |
| ピッチ（主要商業データ） | 3.81 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 接続方法（寸法） | Screw connection with tension sleeve |
| 品目範囲（寸法） | MC 1,5/..-ST |
| 公称電流IN（寸法） | 8 A |
| ポジション数（寸法） | 3 |
| ディメンションa（主要商業データ） | 7.62 mm |
| 幅 [ w ] (主要商業データ) | 12.22 mm |
| 高さ [ h ] (主要商業データ) | 11.1 mm |
| 長さ [ l ] (主要商業データ) | 16.1 mm |
| 公称断面積（寸法） | 1.5 mm² |
| 定格電圧（III/3）（寸法） | 160 V |
| 1個あたりの重量（梱包を除く） | 2.540 g |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| REACh SVHC（基準と規制） | Lead 7439-92-1 |
| UL/CUL準拠の最大AWG（一般） | 14 |
| UL/CUL準拠の最小AWG（一般） | 30 |
| 導体断面積 AWG 最大 (一般) | 16 |
| 導体断面積AWG最小値（一般） | 28 |
| 導体断面積（固体最大）（一般） | 1.5 mm² |
| 導体断面積（最小）（一般） | 0.14 mm² |
| 標準に準拠した接続（寸法） | EN-VDE |
| 導体断面積最大可とう性（一般） | 1.5 mm² |
| 導体断面積（フレキシブル）最小値（一般） | 0.14 mm² |
| 標準に準拠した接続（接続データ） | EN-VDE |
| 同一断面積の2本の導体、最大実線（一般） | 0.5 mm² |
| 同一断面積の2本の導体、最小単線（一般） | 0.08 mm² |
| 同じ断面積の2本の導体、最大撚線（一般） | 0.75 mm² |
| 同じ断面積の2本の導体を撚り合わせた最小値（一般） | 0.08 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ最大（一般） | 0.5 mm² |
| 導体断面積はフレキシブル、フェルール付きプラスチックスリーブ付き最小（一般） | 0.25 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなし最大。（一般） | 1.5 mm² |
| 導体断面積はフレキシブル、フェルール付き、プラスチックスリーブなしの最小値（一般） | 0.25 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最大（一般） | 0.34 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブなしのフェルール、最小（一般） | 0.25 mm² |
| 同一断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最大（一般） | 0.5 mm² |
| 同じ断面積の2本の導体、撚線、プラスチックスリーブ付きツインフェルール、最小（一般） | 0.5 mm² |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: gray, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 3, n
