MC 1,5/ 6-ST-3,81 BD:1-6 Q

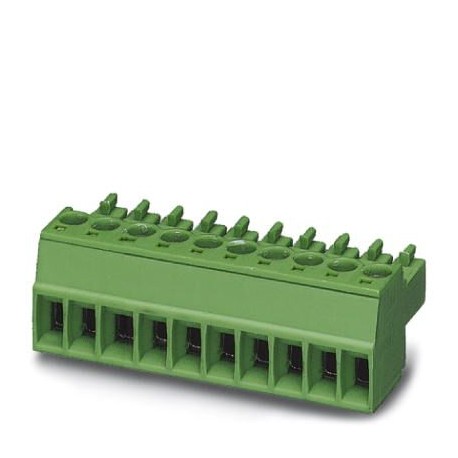

MC 1,5/ 6-ST-3,81 BD:1-6 Q 1763465 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4281 在庫あり
主な仕様
EAN:Four trillion forty six billion three hundred fifty six million four hundred ten thousand eight hundred forty seven
キー順序:One million seven hundred sixty three thousand four hundred sixty five
（図面）:
主な販売:AAAEAA -
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| EAN | Four trillion forty six billion three hundred fifty six million four hundred ten thousand eight hundred forty seven |
| キー順序 | One million seven hundred sixty three thousand four hundred sixty five |
| （図面） | |
| 主な販売 | AAAEAA - |
| 梱包単位 | 50 pcs |
| ロック（図面） | without |
| ステップ（図面） | 3,81 mm |
| UNSPSC 11（ETIM） | Thirty nine million one hundred twenty one thousand four hundred nine |
| 原産国 | DE (Germany) |
| ETIM 3.0（eCl@ss） | EC001121 |
| ETIM 4.0（eCl@ss） | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| UNSPSC 13.2 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| UNSPSC 18.0（ETIM） | Thirty nine million one hundred twenty one thousand four hundred nine |
| UNSPSC 19.0 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| UNSPSC 20.0（ETIM） | Thirty nine million one hundred twenty one thousand four hundred nine |
| UNSPSC 21.0（ETIM） | Thirty nine million one hundred twenty one thousand four hundred nine |
| UNSPSC 6.01（ETIM） | Thirty million two hundred eleven thousand eight hundred ten |
| UNSPSC 12.01 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| 関税番号関税 | Eighty five million three hundred sixty six thousand nine hundred ninety |
| UNSPSC 7.0901 (ETIM) | Thirty nine million one hundred twenty one thousand four hundred nine |
| eCl@ss 4.0 (評価) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 4.1 (評価) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.0 (評価) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 5.1 (評価) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 6.0 (評価) | Twenty seven million two hundred sixty thousand seven hundred |
| eCl@ss 7.0 (評価) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 8.0 (評価) | Twenty seven million four hundred forty thousand three hundred nine |
| eCl@ss 9.0 (評価) | Twenty seven million four hundred forty thousand three hundred nine |
| 結果（引張試験） | Test approved |
| 最小注文数量 | 50 pcs |
| 略語（図面） | Plug-in connector for plate circ. printed |
| プラグインシステム（図面） | MINI COMBICON |
| 極数（図面） | Six |
| 接触の種類（図面） | Female connection |
| （環境条件） | Test approved |
| 階数（図面） | One |
| ピンのデザイン（図面） | Available pin triple linear |
| 観察力（能力相関） | According to WEEE/RoHS, without filaments according to IEC 60068-2-82/JEDEC JESD 201 |
| 一連の記事（図面） | MC 1,5/..-ST |
| 接続タイプ（図面） | Connection by screw with capsule-traction |
| 目視検査（引張試験） | Test passed DIN en 60512-1-1:2003-01 |
| 潜在的な数（図面） | Six |
| ステップ（材料データ - ハウジング） | 3,81 mm |
| 寸法確認（引張試験） | Test passed DIN en 60512-1-2:2003-01 |
| サイクル数（引張試験） | Twenty five |
| 接続数（図面） | Six |
| 平均（材料データ - 住宅） | 19,05 mm |
| 物質接触（アビリティコネクト） | Cu alloy |
| 単位重量（包装を除く） | 4,694 g |
| 努力冷気（抵抗力をチェック（B）） | -40 °C/2 h |
| 分離（材料データ - 接触） | PA |
| 印刷物の耐性（引張試験） | Test passed DIN en 60068-2-70:1996-07 |
| ポロによる強度試験（引張試験） | 21 N |
| 幅 [ w ] (材質データ - ハウジング) | 23,65 mm |
| （接続及び接続方法） | 1,5 mm2 / flexible / > 40 N |
| 高さ [ h ] (材質データ - ハウジング) | 11,1 mm |
| 長さ [ l ] (材質データ - ハウジング) | 16,1 mm |
| 偏光とコーディング（引張試験） | Test passed DIN en 60512-13-5:2006-11 |
| 熱応力（抵抗をチェック（B）） | 100 °C/168 h |
| 包装の種類（製品寸法） | packaged in box |
| カラーハウジング（材質データ - 問い合わせ） | green (6021) |
| プラグのサイクル（機械試験（A）） | Twenty five |
| 試験の仕様（引張試験） | DIN EN 60512-15-1:2009-03 |
| プラグイン（電気特性データ） | yes |
| 疲労腐食（耐性をチェック（B）） | 0,2 dmThreeSOTwoin 300 dmThree/40 °C/1 cycle |
| 定格電流（物品の特性） | 8 To |
| 定格電圧（物品の特性） | 160 V |
| （チェックと環境耐性（E）） | You will find information about hazardous substances in the manufacturer's declaration in the "Downloads"tab |
| 張力サイジング（物品の特性） | 160 V |
| 交流電圧に耐えられるか（抵抗値（B）をチェック） | 1,39 kV |
| ねじの駆動頭の形状（図面） | Lengthwise slot (L) |
| 交流電圧に耐えられるか（機械試験（A）） | 1,39 kV |
| 外形寸法（材質データ - ハウジング） | |
| 包装単位（製品寸法） | Units |
| 表面特性（接着力） | tinning of malleable cast iron |
| 接触抵抗 ROne (機械試験 (A)) | 1,3 mΩ |
| 接触抵抗 RTwo (機械試験 (A)) | A 1.5 mΩ |
| ポロによるプラグへの力（引張試験） | 6 N |
| 試験の仕様（抵抗をチェックする（B）） | DIN EN ISO 6988:1997-03 |
| 試験の詳細（気候に関するエッセイ（D）） | DIN EN 61984 (VDE 0627):2009-11 |
| 剥離長さ（電気的特性データ） | 7 mm |
| 試験の仕様（機械試験（A）） | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| 引張試験（接続部および接続方法） | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 締め付けトルク（電気的特性データ） | 0.22 Nm ... 0,25 Nm |
| グループ絶縁材料（材料データ - 連絡先） | I |
| 常温（サービス）（包装の表示） | -40 °C ... 100 °C (in function of the curve derating) |
| 接続の種類（電気特性データ） | Connection by screw with capsule-traction |
| IEC 60112に準拠したCTI（材料データ - 連絡先） | Six hundred |
| 中国RoHS（チェックと環境耐性（E）） | Space of time for the intended use (FEUP): 50 years |
| REACh SVHC（チェックと環境耐性（E）） | Lead 7439-92-1 |
| 極当たりの抜去時の力（引張試験） | 4 N |
| 張力とサイジング（II/2）（物品の特性） | 320 V |
| 張力とサイジング（III/2）（物品の特性） | 160 V |
| 周囲温度（組立）（梱包の指示） | -5 °C ... 100 °C |
| 電圧衝撃耐量（抵抗値（B）をチェック） | 2,95 kV |
| 金属接触面積（最上層）（アビリティコネックス） | Tin (4 - 8 ám Sn) |
| 電圧衝撃耐量（機械試験（A）） | 2,95 kV |
| 結果 - 保護等級 IP コード (気候に関するエッセイ (D)) | Protection against contact of fingers with finger proof IP20 |
| 導体断面（電気的特性データ） | 0,14 mm2 ... 1,5 mm2 |
| 過渡電圧設計（II/2）（物品の特性） | 2.5 kV |
| ゲージオスaxb / 直径（電気特性データ） | 2.4 mm x 1.5 mm/1.6 mm |
| 過渡電圧設計（III/2）（物品の特性） | 2.5 kV |
| 過渡電圧設計（III/3）（物品の特性） | 2.5 kV |
| 絶縁抵抗 極間（機械試験（A）） | 15 TΩ |
| フレキシブル導体の断面（電気特性データ） | 0,14 mm2 ... 1,5 mm2 |
| 図面タイプ: MC 1,5/...-ST-3,81 と MC 1,5/...-G-3,81 (図面) | |
| 導体断面積 AWG / kcmil (電気特性データ) | 28 ... 16 |
| 周囲温度（保管・輸送）（梱包の表示） | -40 °C ... 70 °C |
| UL 94準拠の可燃性クラス（材料データ - 連絡先） | V0 |
| ポロによるプラグへの力（飛行線と空気層） | 6 N |
| 図面タイプ: MC 1,5/...-ST-3,81 と MCD 1,5/...-G1-3,81 (図面) | |
| エンボルナジェポイント（最上層）の金属表面（能力コネックス） | Tin (4 - 8 ám Sn) |
| 図面タイプ: MC 1,5/...-ST-3,81 と MC 1,5/...-G-3,81 THT (図面) | |
| 図面タイプ: MC 1,5/...-ST-3,81 と MCVU 1,5/...-GFD-3,81 (図面) | |
| 使用されるポルタコンタクトの要件 >20 N (飛行線と空域) | Test approved |
| 極あたりのプラグを抜くときの力（飛行経路と空間） | 4 N |
| 試験の仕様（規格に従った機械試験） | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| 同じ断面積の2本の導体、剛性（電気的特性データ） | 0,08 mm2 ... 0.5 mm2 |
| 導体の損傷および緩みの確認（環境条件） | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| 空域と飛行経路（規格に従った機械試験） | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| 同じ断面積の2本の導体、フレキシブル（電気特性データ） | 0,08 mm2 ... 0.75 mm2 |
| 建物の高さ（はんだ付けの軸を含まない高さ）（材料データ - 住宅） | 11,1 mm |
| 飛行ラインの最小値（II/2）（規格に従った機械試験） | 1.6 mm |
| EN 60695-2-13に準拠したフィラメントGWITの発火温度（材料データ - 連絡先） | Seven hundred seventy five |
| 飛行ラインの最小値（III/2）（規格に従った機械試験） | 1.5 mm |
| 飛行ラインの最小値（III/3）（規格に従った機械試験） | 2 mm |
| プラスチックスリーブ付きフレキシブル導体の断面（電気的特性データ） | 0.25 mm2 ... 0.5 mm2 |
| EN 60695-2-12に基づくフィラメントの可燃性番号GWFI（材料データ - 連絡先） | Eight hundred fifty |
| 駆動部の断面 / 駆動部の種類 / 牽引力（接続部および接続方法） | 0.14 mm2 / stiff / > 7 N |
| 接続部に関する警告（規格に従った機械試験） | With the conductor of 1,5 mm2 (rigid) connected to it. |
| 20Nを超える接続時に混乱が生じないことの要件（飛行線と空域） | Test approved |
| つま先キャップ付きフレキシブル導体の断面（プラスチックスリーブなし）（電気特性データ） | 0.25 mm2 ... 1.5 mm2 |
| EN 60695-10-2に準拠したボールの硬度の温度試験（材料データ - 連絡先） | 125 °C |
| エアギャップの最小値 - 不均一磁場（II/2）（規格に従った機械試験） | 1.5 mm |
| エアギャップの最小値 - 不均一磁場（III/2）（規格に従った機械試験） | 1.5 mm |
| エアギャップの最小値 - 不均一磁場（III/3）（規格に従った機械試験） | 1.5 mm |
| 2本の等断面積導体、フレキシブル、つま先キャップ付き、プラスチックスリーブなし（電気特性データ） | 0.25 mm2 ... 0,34 mm2 |
| 同じ断面積の2本の導体、つま先キャップ付きフレキシブル、プラスチックスリーブ付きTWIN（電気特性データ） | 0.5 mm2 ... 0.5 mm2 |
製品説明
Connector for printed circuit board, nominal section: 1.5 mm², color: green, rated current: 8 A, sizing voltage (III/2): 160 V, surface contacts: Tin, contact type: Connection female, Number of potent
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
技術的詳細
DiagramType: MC 1,5/...-ST-3,81 with MC 1,5/...-G-3,81
