MCC 0,5/11-ST-2,54

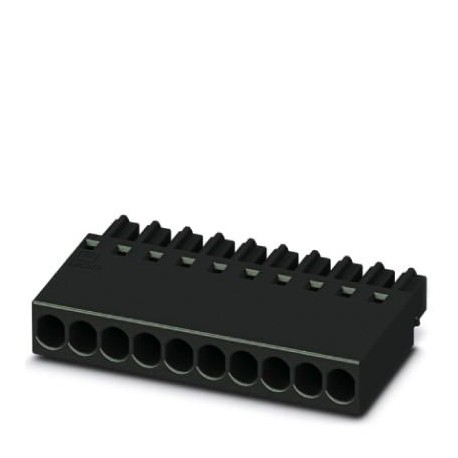

MCC 0,5/11-ST-2,54 1012276 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
4523 在庫あり
主な仕様
GTIN:4055626489148
注記:Made to Order (non-returnable)
注文キー:1012276
梱包単位:100 pc
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4055626489148 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 1012276 |
| 梱包単位 | 100 pc |
| 原産国 | DE (Germany) |
| 関税番号 | 85366990 |
| （周囲条件） | |
| 最小注文数量 | 100 pc |
| ピッチ（主要商業データ） | 2.54 mm |
| ピッチ（材料データ - ハウジング） | 2.54 mm |
| 定格電流（アイテムプロパティ） | 6 A |
| 寒冷ストレス（耐久性試験（B）） | -55 °C/2 h |
| 仕様（気候試験（D）） | IEC 61984:2008-10 |
| プラグインシステム（主要商業データ） | MICRO COMBICON - FMC 0,5 |
| 仕様（耐久試験（B）） | DIN 50018:2013-05 |
| 仕様（機械試験（A）） | IEC 60512-9-1:2010-03 |
| 1個あたりの重量（梱包を除く） | 1.320 g |
| 寸法a（材質データ - ハウジング） | 25.4 mm |
| 熱応力（耐久試験（B）） | 105 °C/168 h |
| 連絡先の種類（主要な商業データ） | Female connector |
| 幅 [ w ] (材質データ - ハウジング) | 28.44 mm |
| 高さ [ h ] (材質データ - ハウジング) | 3.95 mm |
| 長さ [ l ] (材質データ - ハウジング) | 16 mm |
| レベル数（主要商業データ） | 1 |
| 接続方法（主要商用データ） | Crimp connection |
| 腐食ストレス（耐久性試験（B）） | 1.0 dm3SO2on 300 dm3/40 °C/1 cycle |
| 記事の範囲（主要な商業データ） | MCC 0,5/..-ST |
| ストリップ長さ（電気的パラメータ） | 4.1 mm ... 4.5 mm |
| （環境・耐久性試験（E）） | No hazardous substances above threshold values |
| 絶縁材（接続容量） | PA |
| ポジション数（主要商業データ） | 11 |
| 結果（終了と接続方法） | Test passed |
| 接触抵抗R1（機械試験（A）） | 2.1 mΩ |
| 接触抵抗R2（機械試験（A）） | 2.1 mΩ |
| 定格サージ電圧（III/2）（項目特性） | 2.5 kV |
| 梱包の種類（製品の寸法） | packed in cardboard |
| 記事の簡単な説明（主要商業データ） | Printed-circuit board connector |
| 図（空間距離と沿面距離） | |
| 絶縁材料グループ（接続容量） | I |
| 1パッケージあたりの個数（製品の寸法） | 100 |
| IEC 60112に準拠したCTI（接続容量） | 600 |
| 電圧（規格に従った機械試験） | 160 V |
| サイクル数（終端および接続方法） | 100 |
| 仕様（終端および接続方法） | IEC 60512-15-1:2008-05 |
| 挿入/引き抜きサイクル（機械試験（A）） | 100 |
| 定格絶縁電圧（III/2）（項目特性） | 160 V |
| 中国RoHS（環境および耐久性試験（E）） | Environmentally friendly use period: unlimited = EFUP-e |
| 寸法試験（終端および接続方法） | Test passed IEC 60512-1-2:2002-02 |
| 高さ（はんだピンなし）（材質データ - ハウジング） | 3.95 mm |
| 仕様（空間距離および沿面距離） | IEC 61984 |
| 周囲温度（組立）（梱包情報） | -5 °C ... 100 °C |
| 仕様（規格に従った機械試験） | IEC 60664-1:2007-04 |
| 試験仕様（終端および接続方法） | IEC 61984 |
| 目視検査（終端および接続方法） | Test passed IEC 60512-1-1:2002-02 |
| 周囲温度（動作）（梱包情報） | -40 °C |
| 名称梱包単位（製品の寸法） | Pcs. |
| 1ポジションあたりの試験力（終端および接続方法） | 20 N |
| 導体断面積が柔軟（電気パラメータ） | 0.14 mm² ... 0.75 mm² (Maximum external diameter of the insulation 1.9 mm) |
| 商用周波耐電圧（耐久試験（B）） | 1.39 kV |
| 商用周波数耐電圧（機械試験（A）） | 1.39 kV |
| マーキングの耐性（終端と接続方法） | Test passed IEC 60068-2-70:1995-12 |
| 結果、保護等級、IPコード（耐候性試験（D）） | Back of hand safety with IP10 access probe |
| 導体断面積 AWG / kcmil (電気的パラメータ) | 26 ... 18 (Maximum external diameter of the insulation 1.9 mm) |
| 偏光と符号化（終端と接続方法） | Test passed IEC 60512-13-5:2006-02 |
| UL 94準拠の難燃性評価（接続容量） | V0 |
| 海面におけるインパルス耐電圧（耐久性試験（B）） | 2.95 kV |
| 海面におけるインパルス耐電圧（機械試験（A）） | 2.95 kV |
| 周囲温度（保管/輸送）（包装情報） | -40 °C ... 70 °C |
| 試験仕様（電流容量/ディレーティング曲線） | IEC 61984 |
| 絶縁材料グループ（規格に従った機械試験） | I |
| 絶縁抵抗、隣接位置（機械試験（A）） | > 12 TΩ |
| 定格サージ電圧（II/2）（規格に基づく機械試験） | 2.5 kV |
| 定格サージ電圧（III/2）（規格に基づく機械試験） | 2.5 kV |
| 定格サージ電圧（III/3）（規格に基づく機械試験） | 2.5 kV |
| 1極あたりの引抜強度（目安）（結線方法） | 3 N |
| 1極あたりの挿入強度（結線方法） | 2 N |
| 定格絶縁電圧（II/2）（規格に基づく機械試験） | 320 V |
| 定格絶縁電圧（III/2）（規格に従った機械試験） | 160 V |
| 定格絶縁電圧（III/3）（規格に従った機械試験） | 160 V |
| 引抜強度（1極あたり）（電流容量/定格電流値） | 3 N |
| 極当たりの挿入強度（概算）（電流容量/ディレーティング曲線） | 2 N |
| EN 60695-2-12（接続容量）に準拠したグローワイヤの可燃性指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ発火温度GWIT（接続容量） | 775 |
| EN 60695-10-2（接続容量）に準拠したボール圧力テストの温度 | 125 °C |
| インサート内のコンタクトホルダーの要件 >20 N (電流容量 / ディレーティング曲線) | Test passed |
| 挿入時の分極要件 >20 N (電流容量/ディレーティング曲線) | Test passed |
製品説明
Connector for printed circuit board, nominal section: 0.75 mm², color: black, nominal current: 6 A, nominal voltage (III/2): 160 V, contact type: Female, number of potentials: 11, number of rows: 1, n
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
