MCC 1/ 4-STZ-3,81 ABGY

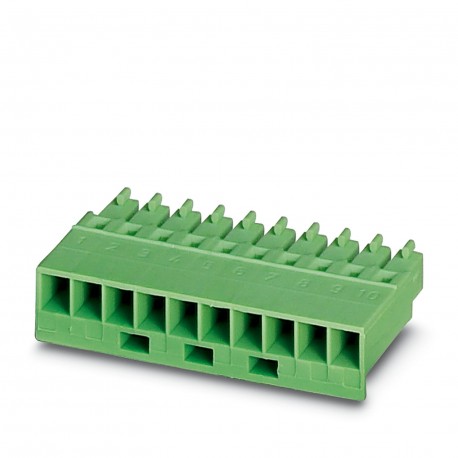

MCC 1/ 4-STZ-3,81 ABGY 1949254 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3115 在庫あり
主な仕様
タイプ:Standard
ピッチ:3.81 mm
幅 [w]:16.03 mm
高さ [h]:8.7 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| タイプ | Standard |
| ピッチ | 3.81 mm |
| 幅 [w] | 16.03 mm |
| 高さ [h] | 8.7 mm |
| 長さ [l] | 23.1 mm |
| ロックタイプ | without |
| 製品ライン | COMBICON Connectors S |
| 製品タイプ | PCB connector |
| 行数 | 1 |
| 製品ファミリー | MCC 1/..-STZ |
| カラー（ハウジング） | agate gray (7038) |
| 取り付けフランジ | without |
| 記事の改訂 | 00 |
| コネクタシステム | COMBICON MC 1,5 |
| 接続方法 | Crimp connection |
| 包装の種類 | packed in cardboard |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 潜在的な数 | 4 |
| 定格電圧（II/2） | 320 V |
| 公称断面積 | 1 mm² |
| 接続数 | 4 |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| 接点接続タイプ | Socket |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 2.5 kV |
| 導体断面積 AWG | 24 ... 18 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 100 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 導体断面積が柔軟 | 0.2 mm² ... 1 mm² |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 導体/PCB接続方向 | 0 ° |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 金属表面接触面積（最上層） | Tin (Sn) |
| 周囲温度（保管/輸送） | -40 °C ... 70 °C |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Connector for printed circuit board, nominal section: 1 mm², color: agate gray, nominal current: 8 A, nominal voltage (III/2): 160 V, contact type: Female, number of potentials: 4, number of rows: 1,
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
