MCO 1,5/ 4-G1L-3,5 BK

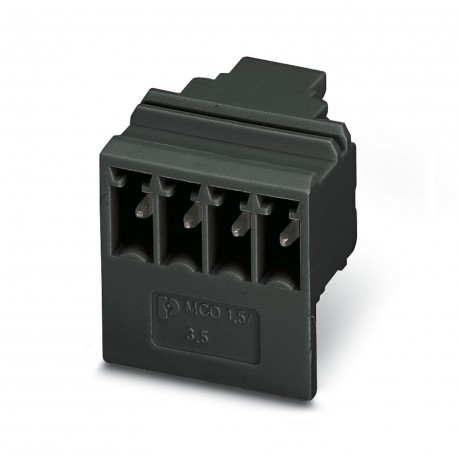

MCO 1,5/ 4-G1L-3,5 BK 2200048 PHOENIX CONTACT Printed-circuit board connector
$0.00米ドル
3067 在庫あり
主な仕様
ピッチ:3.5 mm
結果:Test passed
振幅:0.35 mm (10 Hz ... 60.1 Hz)
頻度:10 - 150 - 10 Hz
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| ピッチ | 3.5 mm |
| 結果 | Test passed |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 頻度 | 10 - 150 - 10 Hz |
| 幅 [w] | 14.95 mm |
| 高さ [h] | 15.3 mm |
| 長さ [l] | 14.55 mm |
| ピン配置 | Linear pinning |
| スイープ速度 | 1 octave/min |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 製品タイプ | PCB headers |
| 穴径 | 1.2 mm |
| 取り付けタイプ | Wave soldering |
| サイクル数 | 25 |
| 仕様 | IEC 60512-1-1:2002-02 |
| 行数 | 1 |
| ピン寸法 | 0.8 x 0.8 mm |
| 製品ファミリー | MCO 1,5/..-G1L |
| 熱応力 | 105 °C/168 h |
| カラー（ハウジング） | black (9005) |
| テストの指示 | X-, Y- and Z-axis |
| 記事の改訂 | 00 |
| 接触材料 | Cu alloy |
| 腐食性ストレス | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| 包装の種類 | packed in cardboard |
| 接触抵抗 | 1.6 mΩ |
| 公称電流IN | 8 A |
| 公称電圧UN | 160 V |
| 寸法図 | |
| 断熱材 | PA |
| ポジション数 | 4 |
| 潜在的な数 | 4 |
| 外装の種類 | Carton |
| 定格電圧（II/2） | 320 V |
| 接触抵抗R1 | 1.6 mΩ |
| 接触抵抗R2 | 1.6 mΩ |
| 接続数 | 4 |
| 定格電圧（III/2） | 160 V |
| 定格電圧（III/3） | 160 V |
| はんだピン長さ [P] | 2.75 mm |
| 軸ごとのテスト期間 | 2.5 h |
| 表面特性 | tin-plated |
| 絶縁材料グループ | I |
| IEC 60112に準拠したCTI | 600 |
| 定格サージ電圧（II/2） | 2.5 kV |
| テストされたポジションの数 | 5 |
| 挿入/離脱サイクル | 25 |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格サージ電圧（III/3） | 2.5 kV |
| 周囲温度（アセンブリ） | -5 °C ... 100 °C |
| 周囲温度（動作） | -40 °C ... 105 °C (dependent on the derating curve) |
| 定格絶縁電圧（II/2） | 320 V |
| 定格絶縁電圧（III/2） | 160 V |
| 定格絶縁電圧（III/3） | 160 V |
| 最小沿面距離（II/2） | 1.6 mm |
| 電源周波数耐電圧 | 1.39 kV |
| 最小沿面距離 (III/2) | 0.8 mm |
| 最小沿面距離 (III/3) | 2 mm |
| 1ポジションあたりの引き抜き強度約 | 4 N |
| 1極あたりの挿入強度は約 | 8 N |
| 相対湿度（保管/輸送） | 30 % ... 70 % |
| UL 94準拠の難燃性評価 | V0 |
| 海面での耐インパルス電圧 | 2.95 kV |
| 周囲温度（保管/輸送） | -40 °C ... 55 °C |
| インサート内のコンタクトホルダー要件 >20 N | Test passed |
| 絶縁抵抗、隣接位置 | > 5 MΩ |
| 最小クリアランス値 - 非均質磁場（II/2） | 1.5 mm |
| 最小クリアランス値 - 非均質磁場（III/2） | 1.5 mm |
| 最小クリアランス値 - 非均質場（III/3） | 1.5 mm |
| EN 60695-2-12に準拠したグローワイヤ燃焼指数GWFI | 850 |
| EN 60695-2-13に準拠したグローワイヤ着火温度GWIT | 775 |
| EN 60695-10-2に準拠したボール圧力試験の温度 | 125 °C |
製品説明
Printed circuit board base housing, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact type: Male, number of potentials: 4, number of rows: 1, number
