MCR-4CLP-I-I-00

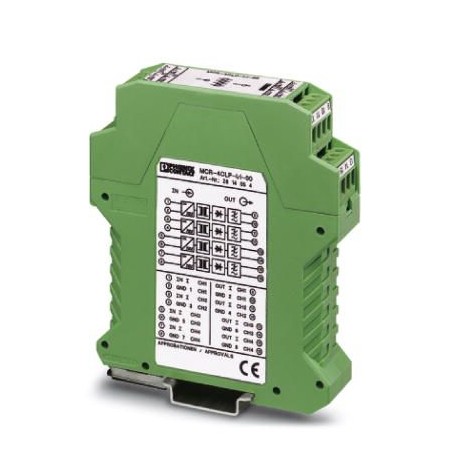

MCR-4CLP-I-I-00 2814045 PHOENIX CONTACT Loop-powered isolators
$0.00米ドル
3427 在庫あり
主な仕様
GTIN:4017918131708
注記:Made to Order (non-returnable)
注文キー:2814045
カタログページ:Page 135 (C-7-2013)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918131708 |
| 注記 | Made to Order (non-returnable) |
| 注文キー | 2814045 |
| カタログページ | Page 135 (C-7-2013) |
| 梱包単位 | 1 pc |
| （入力データ） | 4 mA ... 20 mA |
| 原産国 | DE (Germany) |
| リップル（入力データ） | < 5 mV (rms) |
| 関税番号 | 85437090 |
| （周囲条件） | 4 mA ... 20 mA |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 出力名（入力データ） | Current output |
| UL、米国/カナダ（一般） | cULus |
| 深さ（主要な商業データ） | 114.5 mm |
| ネジ山（電源） | M3 |
| 幅（主要商業データ） | 22.5 mm |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 高さ（主要商業データ） | 99 mm |
| 適合性（接続データ） | CE-compliant |
| 出力数（入力データ） | 4 |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Pluggable screw connection |
| 最大出力電流（入力データ） | < 50 mA |
| UL、米国/カナダ（接続データ） | cULus |
| チャンネル数（接続データ） | 4 |
| 現在の出力信号（入力データ） | 0 mA ... 20 mA |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 供給電圧範囲（出力データ） | no separate supply voltage necessary |
| 伝送挙動（入力データ） | 1:1 to input signal |
| 取り付け位置（接続データ） | any |
| 1個あたりの重量（梱包を除く） | 146.800 g |
| 入力数（周囲条件） | 4 |
| 応答電流（周囲条件） | < 50 µA |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | no |
| 最大入力電流（周囲条件） | 50 mA (100 mA overload) |
| 最大入力電圧（周囲条件） | 30 V (30 V overload) |
| 限界周波数（3 dB）（接続データ） | < 75 Hz |
| ステップ応答（10～90％）（接続データ） | 5 ms (with 500 Ω load) |
| 電圧損失（周囲条件） | 2.5 V (I = 20 mA) |
| 現在の入力信号（周囲条件） | 0 mA ... 20 mA |
| 標準に準拠した接続（一般） | CUL |
| テスト電圧入力/出力（接続データ） | 510 V (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -10 °C ... 70 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 1375 Ω (at I = 20 mA output signal) |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (of final value) |
| 入力の説明（周囲条件） | Current input |
| 入力電圧制限（周囲条件） | 33 V (with Zener diode) |
| 設定可能/プログラム可能（周囲条件） | no |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | ≤ 0.002 %/K (of measured value / 100 Ω load) |
| 追加エラー、負荷依存（接続データ） | 0.02 % (of measured value) |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
