MCR-C-U-I- 4-DC

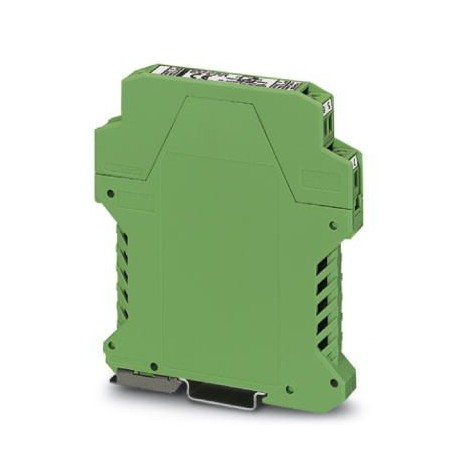

MCR-C-U-I- 4-DC 2814537 PHOENIX CONTACT Signal conditioner
$0.00米ドル
3996 在庫あり
主な仕様
GTIN:4017918156220
注文キー:2814537
カタログページ:Page 131 (C-7-2013)
深さ（注）:114.5 mm
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918156220 |
| 注文キー | 2814537 |
| カタログページ | Page 131 (C-7-2013) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 5 pc |
| 幅（注） | 12.5 mm |
| 高さ（注） | 99 mm |
| 原産国 | DE (Germany) |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 出力名（入力データ） | Current output |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 出力数（入力データ） | 1 |
| ストリップ長さ（電源） | 8 mm |
| 接続方法（電源） | Pluggable screw connection |
| 最大出力電流（入力データ） | 30 mA |
| チャンネル数（接続データ） | 1 |
| 現在の出力信号（入力データ） | 4 mA ... 20 mA |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 供給電圧範囲（出力データ） | 20 V DC ... 30 V DC |
| 取り付け位置（接続データ） | any |
| 保護回路（接続データ） | Transient protection |
| 1個あたりの重量（梱包を除く） | 74.780 g |
| 入力数（周囲条件） | 1 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | no |
| 最大入力電圧（周囲条件） | 30 V |
| 限界周波数（3 dB）（接続データ） | 30 Hz |
| ステップ応答（10～90％）（接続データ） | 11 ms |
| 標準消費電流（出力データ） | < 15 mA (without load) |
| 電圧入力信号（周囲条件） | 0 V ... 10 V |
| 標準に準拠した接続（一般） | CUL |
| 周囲温度（動作）（寸法） | -25 °C ... 60 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 500 Ω |
| 最大伝送エラー（接続データ） | ≤ 0.3 % (of final value) |
| 入力の説明（周囲条件） | Voltage input |
| 伝送エラー、標準（接続データ） | < 0.2 % (of final value) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | no |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | < 0.015 %/K |
| テスト電圧、入力/出力/電源（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 電圧入力の入力抵抗（周囲条件） | 100 kΩ |
| 線形伝送範囲（出力範囲の終了値を基準として）（入力データ） | -5 % ... 105 % |
製品説明
3-way MCR signal conditioner, for galvanic separation of analog signals, input signal: 0 V ... 10 V, output signal: 4 mA ... 20 mA. Replacement item: 2902029 MINI MCR-2-U-I4.
