MCR-C-UI-UI-DCI-NC

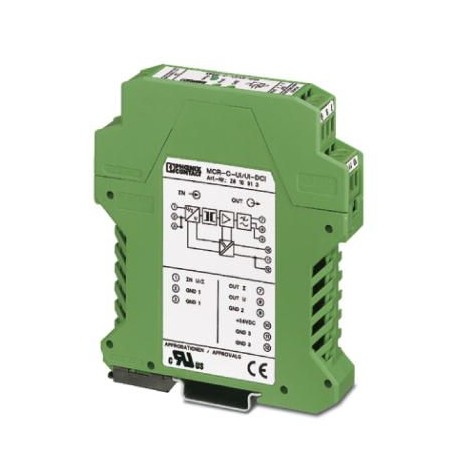

MCR-C-UI-UI-DCI-NC 2810939 PHOENIX CONTACT Signal conditioner
$0.00米ドル
3931 在庫あり
主な仕様
GTIN:4017918118303
注文キー:2810939
（一般的な）:Class I, Zone 2, Group IIC
カタログページ:Page 360 (IF-2009)
サプライヤー情報
製品: 0
通常、2〜3営業日以内に出荷します
品質保証済み
高速配送
テクニカルサポート
技術仕様
| パラメータ | 価値 |
|---|---|
| GTIN | 4017918118303 |
| 注文キー | 2810939 |
| （一般的な） | Class I, Zone 2, Group IIC |
| カタログページ | Page 360 (IF-2009) |
| 深さ（注） | 114.5 mm |
| 梱包単位 | 1 pc |
| 幅（注） | 17.5 mm |
| 高さ（注） | 99 mm |
| 原産国 | DE (Germany) |
| （接続データ） | Class I, Zone 2, Group IIC |
| 関税番号 | 85437090 |
| 適合性（一般） | CE-compliant |
| 色（接続データ） | green |
| 騒音放出（一般） | EN 61000-6-4 |
| ノイズ耐性（一般） | EN 61000-6-2 |
| UL、米国/カナダ（一般） | UL 508 Recognized |
| ネジ山（電源） | M3 |
| （基準および規制） | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 適合性（接続データ） | CE-compliant |
| 出力数（入力データ） | 1 |
| ストリップ長さ（電源） | 8 mm |
| アライメントスパン（接続データ） | ± 2 % |
| アライメントゼロ（接続データ） | ± 2 % |
| 接続方法（電源） | Pluggable screw connection |
| 最大出力電流（入力データ） | 30 mA |
| 最大出力電圧（入力データ） | 15 V |
| 騒音放出（接続データ） | EN 61000-6-4 |
| ノイズ耐性（接続データ） | EN 61000-6-2 |
| UL、米国/カナダ（接続データ） | UL 508 Recognized |
| チャンネル数（接続データ） | 1 |
| ハウジング材質（接続データ） | Polyamide PA non-reinforced |
| 供給電圧範囲（出力データ） | 18 V DC ... 30 V DC |
| 電圧出力信号（入力データ） | 0 V ... 10 V (please indicate if different setting when ordering) |
| 取り付け位置（接続データ） | any |
| 保護回路（接続データ） | Transient protection |
| 1個あたりの重量（梱包を除く） | 140.000 g |
| 入力数（周囲条件） | 1 |
| 中国RoHS（規格と規制） | Environmentally Friendly Use Period = 50 |
| 設定可能/プログラム可能（入力データ） | Yes, unconfigured |
| 最大消費電流（出力データ） | < 30 mA (without load) |
| 電磁両立性（一般） | Conformance with EMC directive |
| 最大入力電流（周囲条件） | 50 mA |
| 最大入力電圧（周囲条件） | 30 V |
| 限界周波数（3 dB）（接続データ） | 30 Hz |
| ステップ応答（10～90％）（接続データ） | 11 ms |
| 電圧入力信号（周囲条件） | 0 V ... 10 V (please indicate if different setting when ordering) |
| 標準に準拠した接続（一般） | CUL |
| テスト電圧入力/出力（接続データ） | 1.5 kV (50 Hz, 1 min.) |
| 周囲温度（動作）（寸法） | -20 °C ... 65 °C |
| 負荷/出力負荷電流出力（入力データ） | ≤ 500 Ω |
| 負荷/出力負荷電圧出力（入力データ） | ≥ 10 kΩ |
| 最大伝送エラー（接続データ） | ≤ 0.1 % (of final value) |
| 利用制限（主要商業データ） | EMC: class A product, see manufacturer's declaration in the download area |
| 設定可能/プログラム可能（周囲条件） | Yes, standard configuration IN 0 ... 10 V, OUT 0 ... 10 V |
| 導体断面積AWG最大（電源） | 14 |
| 導体断面積AWG最小値（電源） | 24 |
| 電磁両立性（接続データ） | Conformance with EMC directive |
| 導体断面積（最大）（電源） | 2.5 mm² |
| 導体断面積（最小）（電源） | 0.2 mm² |
| 最大温度係数（接続データ） | 0.0075 %/K |
| テスト電圧電源/信号（接続データ） | 1 kV (50 Hz, 1 min.) |
| 入力抵抗電流入力（周囲条件） | 50 Ω |
| 導体断面積最大可とう性（電源） | 2.5 mm² |
| 電圧入力の入力抵抗（周囲条件） | 1 MΩ |
製品説明
MCR 3-way signal conditioner, with configurable input/output, for galvanic separation of analog signals, unconfigured. Replacement item: 2811446 MACX MCR-UI-UI-NC.
主な機能
- 産業グレードの品質
- RoHS準拠
- CE認証取得
- 1年保証
